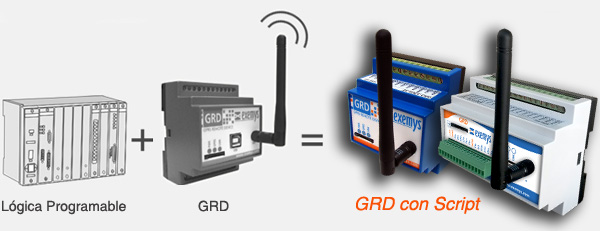

Hemos agregado la posibilidad de cargar lógica de programación y cálculo, mediante un simple script, dentro de los dispositivo GRD de Telemetría celular, lo cual permite resolver una infinidad de situaciones de campo. |
|
|
 |
¿ Qué es un Script ?
Un Script es un archivo de órdenes que una vez cargado en el GRD, se interpreta y ejecuta.

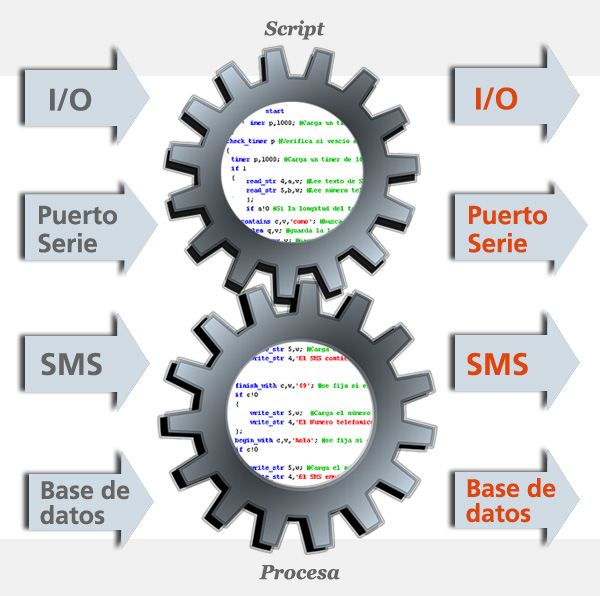

Operaciones que realiza un Script:
Dentro del Script, se describen las operaciones que debe ejecutar el dispositivo, como por ejemplo:
• Operaciones Matemáticas
• Operaciones Lógicas
• Operaciones con Timers
• Lectura de variables analógicas
• Registros de Variables
• Encendido y Apagado de pines digitales de I/O
• Envio y recepción de SMS
• Interpretación de datos del puerto serial
Control de salidas:
Se pueden encender/apagar las salidas (físicas o Modbus), en función de:
- Lógica binaria
- Comparaciones de valores analógicos
- Fecha/hora
- Comandos remotos (SMS o base de datos)
- Estado de conexión del GRD
- Puerto Serie
Recepción de SMS
Con los texto recibidos se pueden disparar lógicas de control.
Envío de SMS
Se pueden enviar texto complejos incluyendo valores de varias entradas.
Recepción de texto por puerto serie
Con los texto recibidos se pueden disparar lógicas de control.
Envío de texto por puerto serie
Se pueden enviar texto complejos incluyendo valores de varias entradas. |
| |
|
Ejemplo de un Script
Debajo se muestra un simple ejemplo, el cual permite el encendido y apagado de una salida digital por un tiempo determinado:
start
{ b=0;
timer a,10000;
};
check_timer a
{ timer a,10000;
neg b,b;
write_io 1,1,b;
};
end;
|
| |
¿ Cómo se programa y se cargan los scripts ?
El script se programa con un sencillo software, el cual permite escribir en forma ordenada, los comandos que se ejecutarán dentro del GRD.
Los scripts se cargan en el GRD, por medio de su puerto USB o bien en forma remota, a través del Middleware.
Una vez cargados los scripts, el GRD está listo para ejecutar la lógica de los mismos. |

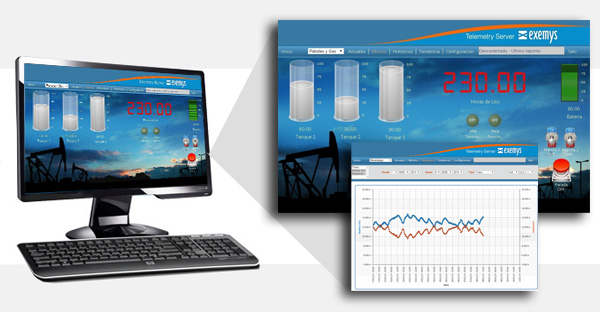

Visualización
La información puede visualizarse por emdio de una página web, utilizando nuestro Servidor de Telemetría
El Servidor permite:
• Visualizar los datos en un gráfico propio y con textos propios
• Registrar la información en tablas
• Graficar los datos
|
|
Características Generales |
• Comunicación Celular GSM / GPRS Quadband
• Comunicación Satelital (módulo antena opcional)
• Entradas 4-20mA y 0-10V
• Entradas Digitales
• Entradas de Conteo de Pulsos
• Salidas Digitales
• Puertos Seriales RS232/485
|
Ejemplo de Aplicación:
Control Básico de Nivel de Bomba
En esta aplicación básica, se mantiene lleno al tanque, mediante
la medición y control de los siguientes parámetros:
• Medición de nivel bajo para abrir la válvula de llenado
• Medición de nivel alto para cerrar la válvula de llenado
• Control de la válvula de llenado
• Medición de caudal para verificar que ingrese líquido al tanque
En la página Web del Servidor de Telemetría, se pueden visualizar los
siguientes elementos e indicaciones:
• Nivel del Tanque en sus dos puntos de medición (lleno o vacio)
• Indicación de Tanque vacío
• Indicación de Tanque lleno
• Indicación de Falta de líquido de llenado
|
Otros ejemplos de Aplicación: |
| |
|
Cálculo de Caudal:
Calcula el caudal midiendo la presion diferencial |
| |
Alternancia de 2 Bombas:
Alterna el uso de 2 bombas mediante un timer
|
| |
Deteccion de fallas en dosificador:
Detiene el dosificador mediante una de sus salidas digitales en base a la medicion de dos temperaturas y una señal digital.
|
| |
Marcha/Parada Remota:
Mediante un mensaje SMS o la presión de un botón en la página web del servidor de telemetría, se activarán las salidas del GRD en forma temporizada para controlar un sistema de marcha/parada |
| |
Marcha/Parada Automatica:
Mediante Lógica temporizada se realiza la marcha y parada de un sistema |
Modelos: |
Modelos |
Puerto Serial |
Entradas Analógicas |
Expansión I/O MODBUS |
Entradas Digitales |
Salidas Digitales |
SCRIPT |
SMS |
USB |
GRD1300-XF |
1 RS232/485
en simultáneo |
--- |
Si |
--- |
--- |
Si |
Si |
Si |
GRD3301-XF |
--- |
2 configurables 0-10V / 4-20mA (1 entrada, PT100) |
NO |
Hasta 4
(4 para pulsos de hasta 50Hz) |
Hasta 2
(ver manual) |
Si |
Si |
Si |
GRD3305-XF |
1 RS232/485
en simultáneo |
4 configurables
0-10V / 4-20mA |
Si |
4
(4 para pulsos de hasta 50Hz) |
2 |
Si |
Si |
Si |
GRD3534-XF |
1 RS232/485
en simultáneo |
8 configurables
0-10V / 4-20mA |
Si |
16
(8 para pulsos de hasta 50Hz) |
8 |
Si |
Si |
Si |
|
| |
|
|
|
|
|
