Sistema de Monitoreo y Control con tecnología Wireless 2.4GHZ y/o Celular

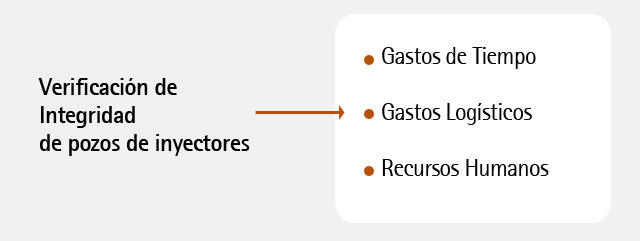

Exemys desarrolló un sistema integral de Monitoreo, Registro y Control de las diferentes variables que permiten determinar la integridad de un pozo inyector y de las diferentes acciones que se pueden ejecutar a distancia o en forma autónoma y automática. |
|
 |
| |
Cómo funciona el sistema
El sistema está basado en los dispositivos wRemote y GRD, desarrollados y fabricados por Exemys |
 |
| |

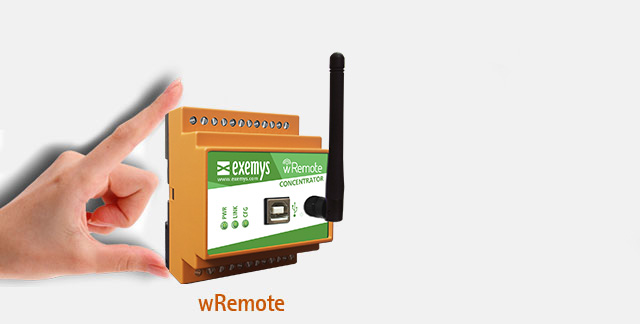

Dispositivos wRemote
Los dispositivos wRemote, instalados en la cercanía de los pozos inyectores, realizan la adquisición de las diferentes variables de medición, para su posterior transmisión inalámbrica, a un nodo concentrador. |
 |
| |
| |

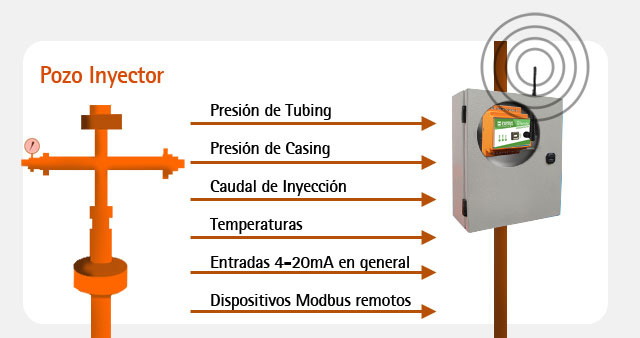

| Variables que se pueden monitorear y registrar |
Acciones de Control Manual |
Acciones de Control Automático (Requiere GRD) |
| Presión de Tubing |
Apertura y Cierre de Vávulas |
Lógica de Programación para ejecutar comandos de apertura, cierre, marcha, parada |
| Presión de Casing |
Marcha y Parada de Bombas |
| Caudal de Inyección |
|
| Temperaturas |
|
|
| Entradas 4-20mA en general |
|
|
| Dispositivos Modbus remotos |
|
| Frecuencia, Corriente, Potencia |
| Torque |
| RPM |
| Caudal inyectado |
|
| |

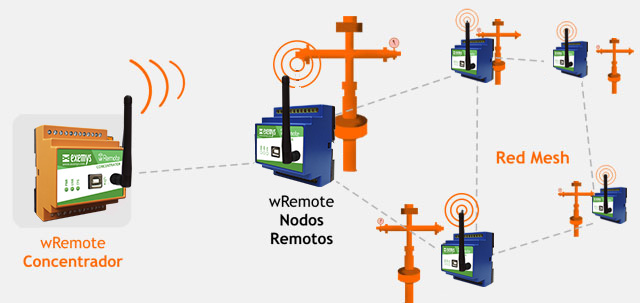

Red inalámbrica 2.4GHZ tipo MESH |
| El sistema inalámbrico de 2.4GHz, está pensado para transmitir información hasta 2 o 3Km de distancia, y más también dependiendo de las antenas utilizadas.
La topología de red MESH, permite realizar saltos de información entre los nodos, y extender las comunicaciones a distancias mucho mayores. En caso de que la comunicación entre un nodo y otro se vea dificultada, automáticamente se designa otro camino.
|
| |
 |
| |

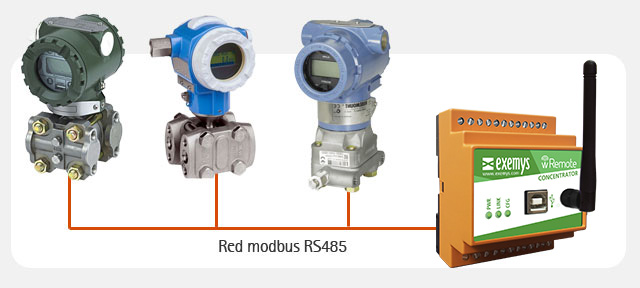

Puerto Modbus |
| Adicionalmente el wRemote posee un puerto de comunicaciones Modbus, el cual permite comunicarse con diferentes aparatos o medidores de campo que posean dicho protocolo.
|
 |
| |
Dispositivos Concentradores |
Los datos de los diferentes nodos remotos, se reciben en un Concentrador, también de la familia wRemote, el cual recibe las comunicaciones, y las convierte en datos y registros Modbus.
El puerto modbus del Concentrador, puede ser conectado directamente a un sistema SCADA local o remoto, por medio de radio enlaces de larga distancia (radio modems de 900MHz)
|
 |
Una vez en el sistema SCADA, la información puede ser registrada y analizada para determinar anomalías en el pozo.
|
| |
| |

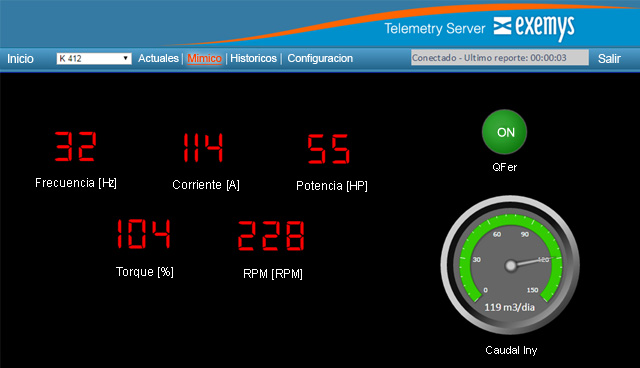

Ejemplo de Aplicación |
| |
 |
| |
Ventajas Tecnológicas
- Permite registrar y analizar las variables remotas de todos los pozos
- Transmisión Inalámbrica robusta y de bajo costo por punto
Ventajas Operativas y del Negocio
- Facilita la toma de decisiones
- Reduce los gastos operativos de viajes
- Reduce los accidentes
- Permite redirigir esfuerzos humanos a otras tareas
|
| |
| |
| |
|
