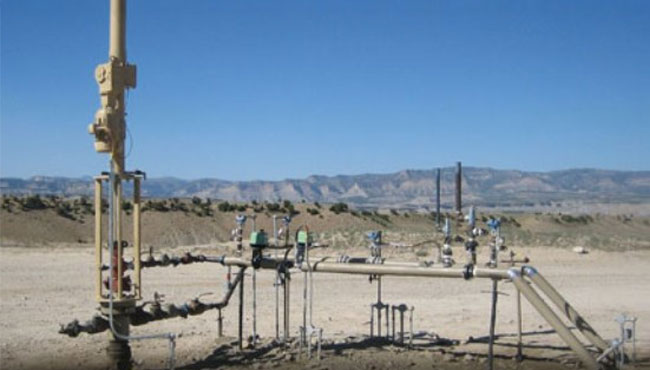

| Los sistemas de extracción con bombas de cremallera lineal (LRP), poseen un sistema de control del motor con velocidad variable, el cual brinda detalles de funcionamiento que son muy útiles para el personal de producción y de mantenimiento.
Gracias a los dispositivos de Telemetría de Exemys, estos parámetros de funcionamiento y otros indicadores de alarma o de estado, pueden ser monitoreados y controlados a distancia, sin la necesidad de estar presentes en el yacimiento.
|
| |
|
Telemetría de las bombas LRP
Habitualmente, los paneles de control donde se encuentra la electrónica de potencia y la electrónica de control, poseen un puerto de comunicación con el protocolo Modbus, ampliamente utilizado en sistemas de control de petróleo y gas.

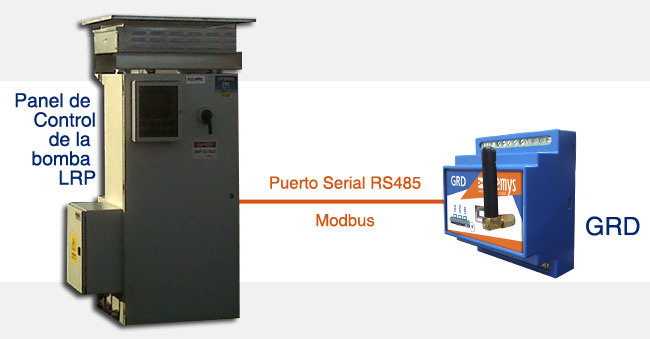

El dispositivo GRD3305, de la familia de dispositivos para Telemetria de activos remotos, posee un puerto serial RS485, en la modalidad de Puerto Maestro Modbus, el cual interactúa con el controlador de la bomba LRP.
|
| |
| Datos provenientes del controlador de la bomba
El controlador de la bomba brinda la siguiente información, por medio de sus registros Modbus:
• Modo (Optimizado, Dual, Single)
• Golpes por minutos
• Porcentaje de Llenado
• Producción (m3/día)
• Potencia de entrada (HP)
• Máxima carga en el vástago (Lbs)
Trasmisión de los datos

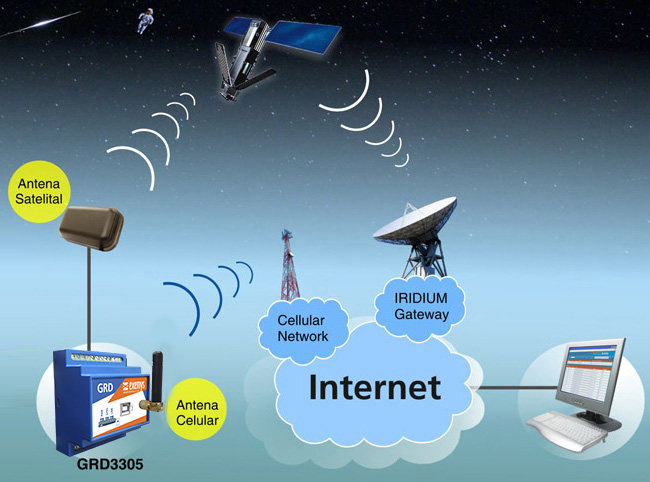

El GRD3305 permite transmitir y recibir datos por cualquiera de los dos canales de comunicación, ya sea celular o satelital.
De esta forma, el canal satelital puede utilizarse como backup de la señal celular, en aquellas zonas donde la señal sea intermitente o bien puede utilizarse directamente la comunicación satelital para aquellos sitios extremadamente remotos donde la señal celular es totalmente nula.)
|
| Visualización y Utilización de los datos:
Exemys propone dos métodos diferentes para que el usuario pueda disponer de los datos de campo.

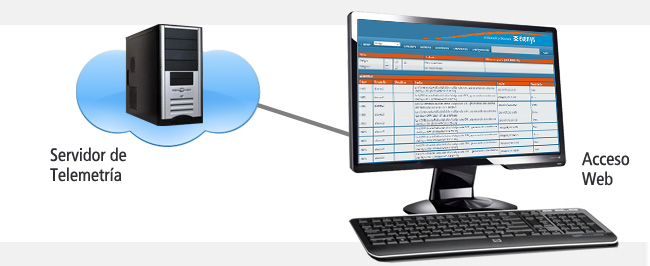

1) Modo Servidor de Telemetría
Los datos se pueden visualizar y graficar en un página web, gracias al uso del Servidor Web para Telemetría, desarrollado por Exemys y puesto a disposición de cualquier usuario de los dispositivos GRD Mediante esta aplicación Web, el usuario puede definir en forma muy rápida, su propia pantalla web, con diferentes mímicos, botones, lámparas y widgets que posee el sistema. Esta aplicación es ideal para disminuir los tiempos de puesta en marcha de un sistema de telemetría. |
| |
| |
|
2) Modo Base de datos
Gracias a un software servidor, sin costo, provisto por Exemys, los datos se almacenan en una base de datos SQL o MySQL, de tal forma que el usuario pueda acceder a la base y disponer de toda la información proveniente de los dispositivos de campo. De esta forma, los datos pueden ser obtenidos de la base por un Servidor Web, un sistema Scada o un Software Propietario.
|
| |
Ventajas del dispositivo GRD3305:
• Información de Campo, permanente
• Medición de variables en sitios remotos y dispersos
• Posibilidad de monitorear y actuar sobre variables remotas
• Gastos de comunicación muy bajos |
| |
| |
| |
|
|
|
