La medición remota de los parámetros de funcionamiento de los compresores, es de vital importancia para una gestión eficiente de los mismos.
|
¿Qué se puede medir del compresor y cómo?
El dispositivo GRD3305 / GRD3534 posee entradas y salidas analógicas y digitales, que pueden interactuar directamente con los sensores y actuadores del compresor.
Adicionalmente, posee un puerto de comunicaciones RS485 con protocolo Modbus, el cual puede ser conectado al panel de control o a transmisores de caudal.
Las salidas digitales del GRD3305 / GRD3534 pueden actuar sobre la marcha o parada del compresor
La información que transmite el dispositivo GRD3305 / GRD3534 , se utilizan para determinar innumerables datos de funcionamiento de los compresores, como por ejemplo:
|
|
• Estado (en marcha o parado)
• Horas de marcha y de parada (Horómetro)
• Volúmen de Gas instantáneo
• Volúmen de Gas día anterior
• Volúmen de Agua
• Temperatura del Gas
• Presión de Succión
• Presión Estática
• Presión de Descarga
• RPM
• Voltaje Batería Interna
• Voltaje Alimentación
• Apertura de Puerta de panel
• Alarma de Falla
• Activación de Marcha y Parada
Ejemplos de conexión a los Compresores
|
Características generales: |

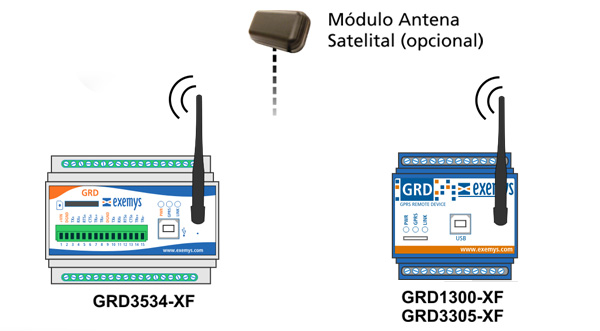

• Comunicación Celular GSM / GPRS Quadband
• Comunicación Satelital (módulo antena opcional)
• Entradas 4-20mA y 0-10V
• Entradas Digitales
• Entradas de Conteo de Pulsos
• Salidas Digitales
• Puertos Seriales RS232/485
|
|
Modelos: |
Modelos |
Puerto Serial |
Entradas Analógicas |
Expansión I/O MODBUS |
Entradas Digitales |
Salidas Digitales |
SCRIPT |
SMS |
USB |
GRD1300-XF |
1 RS232/485
en simultáneo |
--- |
Si |
--- |
--- |
Si |
Si |
Si |
GRD3301-XF |
--- |
2 configurables 0-10V / 4-20mA (1 entrada, PT100) |
NO |
Hasta 4
(4 para pulsos de hasta 50Hz) |
Hasta 2
(ver manual) |
Si |
Si |
Si |
GRD3305-XF |
1 RS232/485
en simultáneo |
4 configurables
0-10V / 4-20mA |
Si |
4
(4 para pulsos de hasta 50Hz) |
2 |
Si |
Si |
Si |
GRD3534-XF |
1 RS232/485
en simultáneo |
8 configurables
0-10V / 4-20mA |
Si |
16
(8 para pulsos de hasta 50Hz) |
8 |
Si |
Si |
Si |
|
|
|
|
Ventajas: |
|
• Permite conocer el Estado del compresor en todo momento
• Presenta datos de Volúmen de gas (obtenidos del caudalímetro)
• Agiliza las operaciones de reparaciones correctivas
• Facilita la operación de mantenimiento preventivo
• Evita gastos de logística innecesarios
• Reduce la asistencias a los sitios remotos
• Aumenta la vida útil del compresor
|
| |
¿Cómo se visualiza la información ?
La información se almacena en una base de datos del tipo SQl o MySQl, para luego ser presentada en una página Web o por medio de un sistema diseñado por el propio usuario. |
|
|
| |
| |
| |
|
|
|
