El Multiplexor Modbus SGW1-MMP, fue desarrollado para permitir el acceso simultáneo a un mismo puerto Modbus, desde otros puertos diferentes.

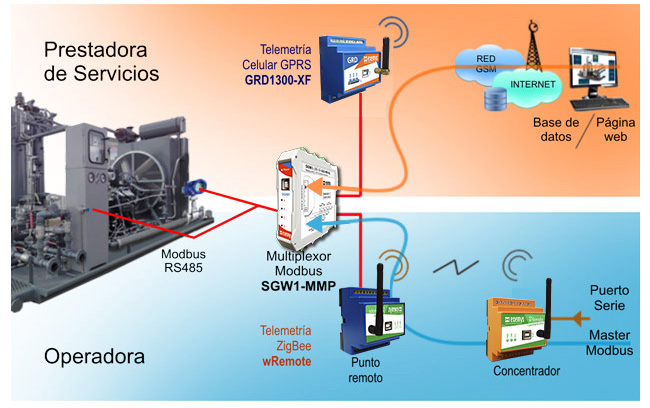

En este caso, dos puertos Modbus Master, acceden a un puerto remoto Modbus Slave:
|
 |
| |
Ventajas:

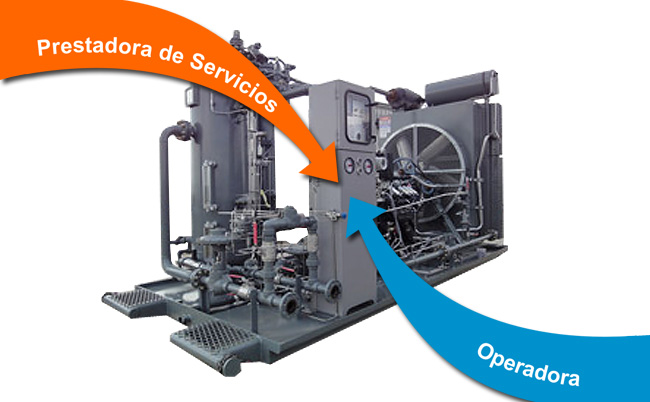

- Ambas empresas pueden acceder a la misma información
- La información fluye en forma independiente por cada canal
|
| |
Multiplexor Modbus |

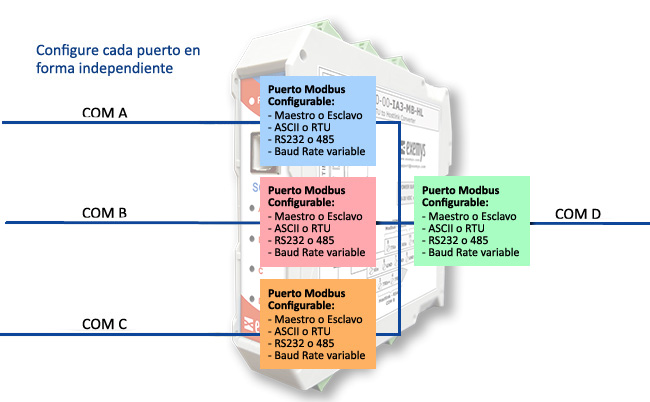

El Multiplxor SGW1-MMP, dispone de 4 puertos seriales independientes.
Cada puerto puede ser configurado como:
- Maestro o Esclavo
- Modo ASCII o Modo RTU
- Puerto RS232 o RS485
- Baud Rate propio para cada puerto
Una vez que se configura la multiplexación interna del equipo, el dispositivo funciona en forma transparente.
|
 |
|
| |
Canales de Comunicación |
En esta aplicación en particular, cada empresa optó por un medio de comunicación diferente.

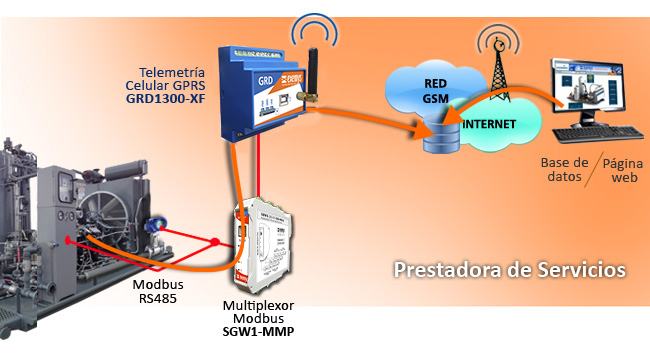

Comunicación GSM/GPRS
La empresa prestadora de servicios, optó por la comunicación GSM/GPRS, en donde los dispositivos GRD, se comunican directamente con los controladores de los compresores, y publican la información en una base de datos y posteriormente en una página Web.
|
 |
| |

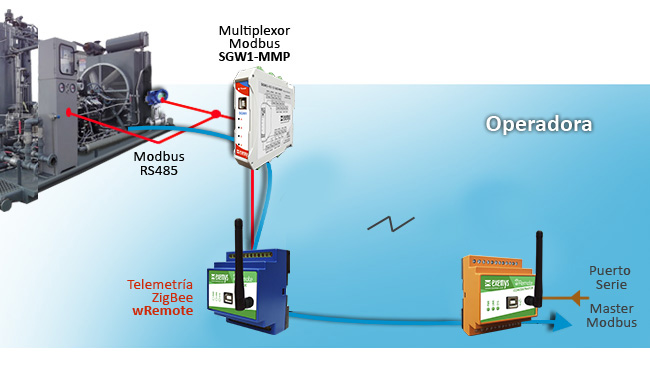

Comunicación Inalámbrica 2.4GHz ZigBee
La empresa operadora del yacimiento, optó por una comunicación local de datos, utilizando para ellos los dispositivos wRemote, conectados por un lado a los controladores de los compresores, y por otro lado a un puerto Modbus del SCADA local.
|
 |
| |
| |
|
| |
