Dependiendo del modelo de ERD puede o no tener entradas salidas físicas.
A continuación veremos que tipos de entradas / salidas podemos tener y que parámetros podremos configurarles a cada una.
Es importante aclarar que esta configuración es aplicable solo a las entradas físicas no a entradas provenientes de consultas MODBUS.

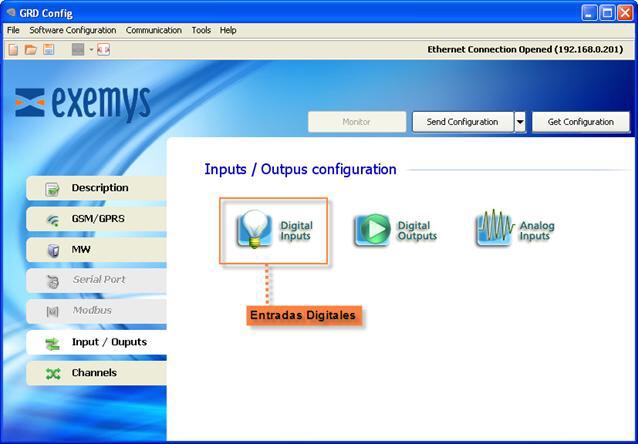

Para la configuración de los parámetros se deberá ingresar al menú “Inputs / Outputs” y alli adentro seleccionar el tipo de entrada / salida los cuales son:

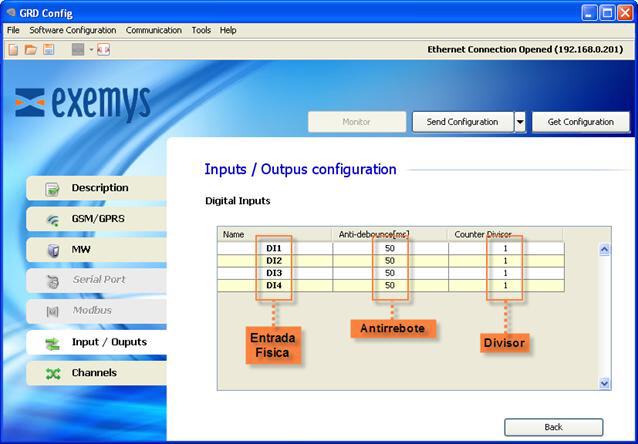

Al ingresar en la configuración de una entrada digital veremos que podemos configurar 2 parámetros uno es el antirrobote que queremos para evitar ruidos y el divisor de conteo en caso de que sea utilizada como entrada de pulsos.
El valor del antirrobote puede ser configurado entre 1 y 250 ms.
El divisor de conteo puede tomar un valor entre 1 y 1000.

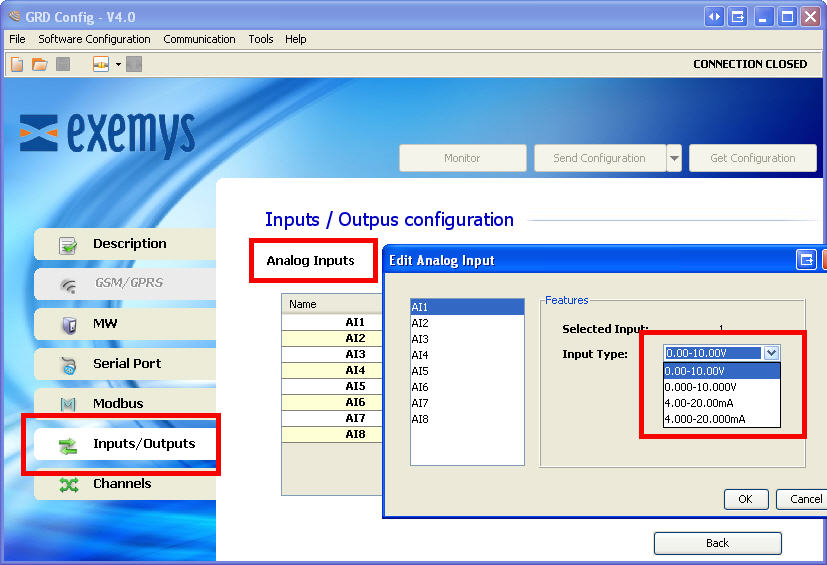

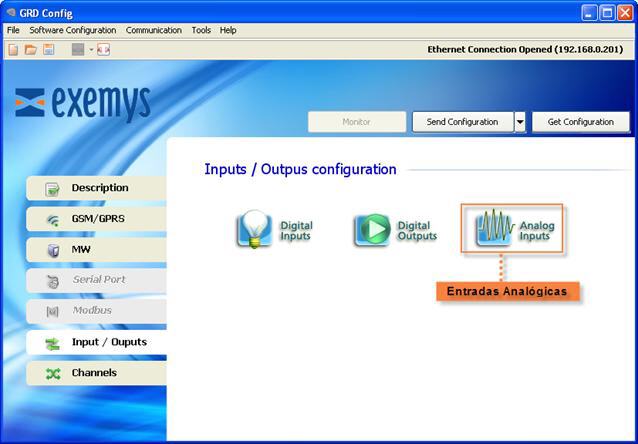

En la configuración de las entradas analógicas podemos seleccionar según el modelo de ERD como queremos que opere la misma, esto se refiere a si vamos a medir tensión o corriente y la resolución de la misma.
Las entradas analógicas pueden ser configuradas de las siguientes maneras:
