Los canales son el medio por el cual se envía o recibe información de las entradas/salidas del equipo al MW.
Estos canales pueden ser vinculados a entradas físicas del equipo como a consultas Modbus según la compatibilidad de estas con el canal.
Los GRD/cLAN poseen 4 tipos de canales:
La vinculación natural es la siguiente:
Canal |
Input/Output |
I1..n |
DI1..n |
O1..n |
DO1..n |
AN1..n |
AI1..n |
PI1..n |
DI1..n |
Donde:
Ix: se refiere a un canal de entrada digital.
DIx: se refiere a una entrada digital física.
Ox: se refiere a un canal de salida digital.
DOx: se refiere a una salida digital física.
ANx: se refiere a una canal de entrada analógica.
AIx: se refiere a una entrada analógica física.
PIx: se refiere a un canal de entrada de pulsos.
Mas allá de que lo mas común es vincular los canales como en el ejemplo anterior también se pueden hacer de manera desordenada o repetirlos, esto quiere decir que podría crear un canal I5 que este vinculado con la entrada DI3 y un canal I6 que también este vinculado con la entrada DI3.
En los equipos con puerto serie, las entradas/salidas podrían no ser físicas y provenir de consultas MODBUS. En ese caso la vinculación seria según el tipo de consulta, por ejemplo las consultas de tipo “Coil” se podrían asociar solamente a los canales de salidas digitales, para mas información sobre los tipos de consultas y su asociación deberá consultar “Maestro MODBUS incorporado”, en este caso las entradas/salidas no serian DIx, DOx o AIx sino MB-DIx / MB-PIx, MB-DOx o MB-AIx.
También se pueden vincular los canales a las variables de un script. Si el valor de la variable cambia, tambien cambiará el valor del canal. Si se escribe un canal de salidas digitales, el valor de la variable asociada también cambiará.

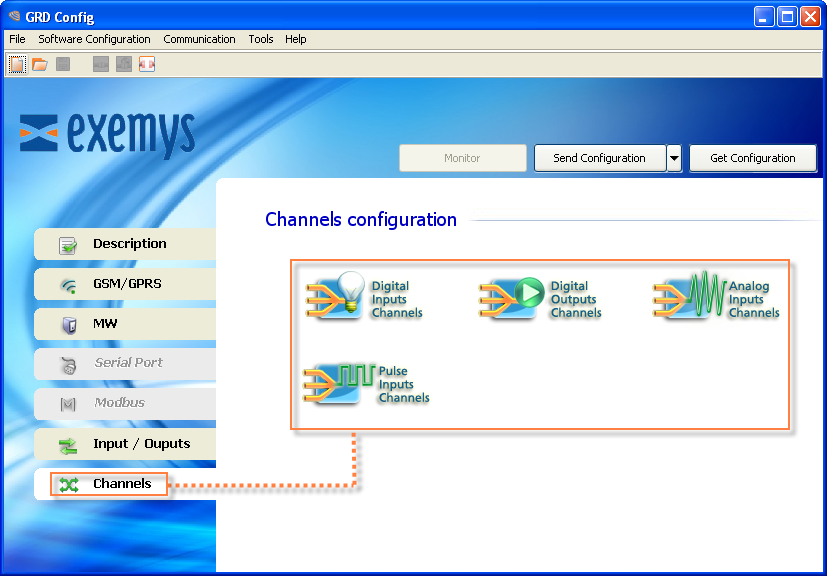

Para agregar canales en el “Configurador” deberá ingresar al menú “Channels" -> Tipo de canal deseado
Luego seleccionar el canal que se desee y dentro de cualquiera de los 4 tendremos la opción de agregar o quitar, es importante destacar que nos aparecerá dentro de cada canal solo las entradas o salidas compatibles con ese canal.
Si se vincula un canal a una variable del script se recomienda no mapear variables usadas para cálculos intermedios ya que el valor del canal cambiará durante la ejecución del script.

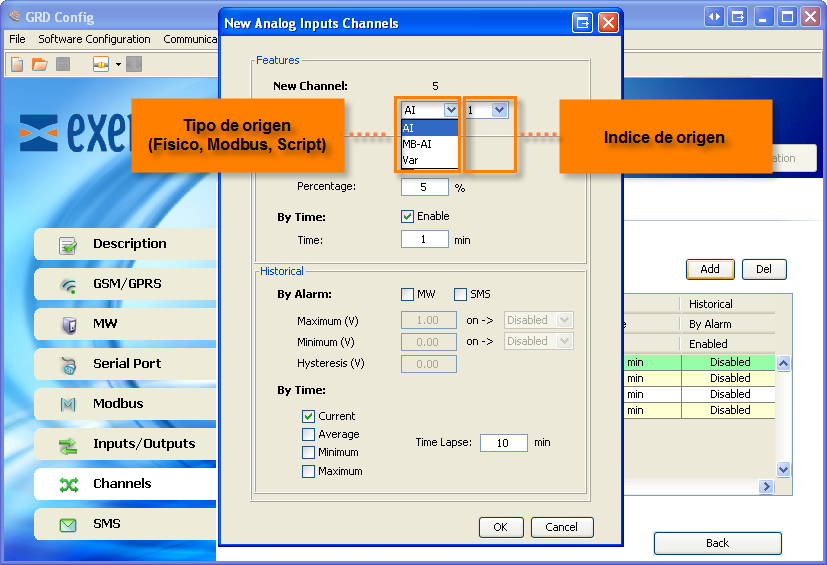

A continuación veremos un ejemplo de cómo agregar un canal de entrada analogica.
Para borrar un canal solo basta con hacer clic en el botón “Del” previamente habiéndolo seleccionado.
|
Desde la versión de firmware 4.0.0 del GRD-2G el nivel de señal también puede seleccionarse como tipo de origen en los canales analógicos En las versiones 3G está disponible desde la version 1.0 |
