GRD3534-XF
Características de hardware
- SIMs: 1
- USB: 1 (Configuración)
- Comunicación 2G y 2.5G (GPRS, EDGE) (bandas norteamericanas y europeas)
- Puertos Serie: 2 (ambos RS232 y RS485)
- Entradas digitales: 16 activadas por tensión (8 tambien pueden contar pulsos de hasta 1 Khz)
- Entradas analogicas: 8 configurables en 0-1V / 0-10V / 4-20mA
- Salidas digitales: 8 tipo colector abierto
- Tensión de alimentación: 10 a 30 Vdc
Adquisición de datos
- Por entradas/salidas físicas
- Por entradas/salidas de expasión Modbus (maestro Modbus embebido)
- Esclavo Modbus embedido
- Otros protocolos mediante programacion de Script
Modos de funcionamiento:
- Monitoreo por página Web/Base de datos (Registrador GPRS)
- Monitoreo desde SCADA
- Acceso remoto a puerto serie
- Alarmas/Control por mensaje de texto (SMS)
- Control local mediante programacion de Script (temporizado, lógica, operaciones matemáticas, control de entradas/salidas)
Comunicación con el servidor :
- GSM / GPRS (2G/2.5G)
- Satelital (con modem satelital externo)
Características disponibles según versiones de firmware (si tiene una versión anterior de firmware consulte como actualizarlo)
- Conexión con modem satelital externo desde firmware 5.2.2

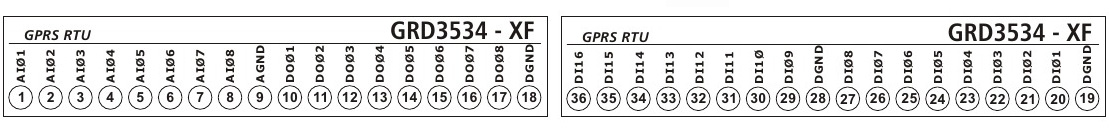

Conexionado
Conexionado - Alimentación
Conexionado – Puertos RS232 – Puertos RS485
El puerto RS232 es del tipo DTE de 5 hilos (TX, RX, RTS, CTS, GND) y posee una bornera para su conexión.
Los puertos RS485 son de 2 hilos (TR+ y TR-) y poseen una bornera para su conexión.
No hace falta configurar si se va a usar el puerto en RS232 o en RS485, solo hay que conectarlo en los bornes que corresponda según su uso.
En este modelo no es necesario abrir el equipo para cambiar la configuración de las entradas analógicas entre tensión y corriente ya que se realiza automáticamente cuando se selecciona el modo en el configurador.
2017-02-02
