Si tiene conectado un modem SBD Iridium (EDGE o ITAS) al puerto serie del GRD, puede enviar los registros históricos en su memoria al Middleware usando la red satelital de Iridium.
En este momento la comunicación satelital está soportada por el GRD3305-XF y el GRD3534-XF (doble puerto serie). La versión de firmware debe ser 5.2.2 o superior.
El modo satelital puede utilizarse como mecanísmo principal para el envío de datos o como respaldo de la comunicación GSM/GPRS.
El manejo del envío de la información mediante este modulo se hace a través de la programación de un script. Refierasé al manual de script para mas detalles.
Los datos son enviados finalmente al Middleware.
Los datos enviados por el modem son re enviados por el gateway de Iridium a una dirección IP y puerto definidos al momento de la contratación del servicio satelital.
El Middleware puede recibir en el puerto "Servidor de GRD" (40000) datos del gateway de Iridium. Utilizará el IMEI (número único de indentificación) del modem para saber a que ID de GRD corresponde la información recibida.
La versión del Middleware debe ser 4.4.0 o superior.
El modem Iridium EDGE/ITAS utiliza el servicio SBD (Short Burst Data) para el envío de datos. Para usar este servicio debe contratar a un proveedor de Iridium solicitando el alta del servicio.
El modem EDGE tiene un modelo único, el IR EDGE1601

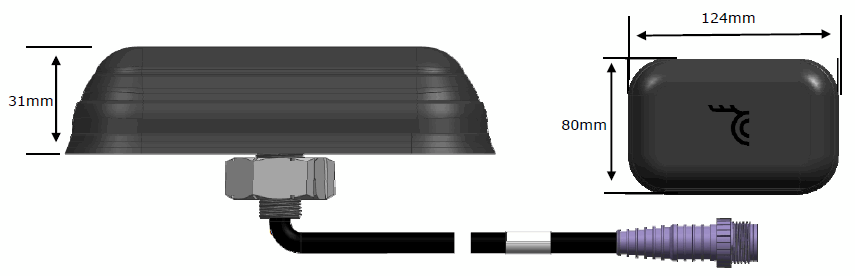

Los modelos de ITAS recomendados son el HIRD-SX-0129x-30 o en su defecto el HIRD-SX-0129x-01. Ambos modelos también pueden ser denominados ITAS 832SP
Al momento de solicitar el servicio debe indicar el IMEI del modem y la dirección y puerto donde estará instalado el Middleware. Iridium denomina DirectIP a este mecanismo de envío de datos.

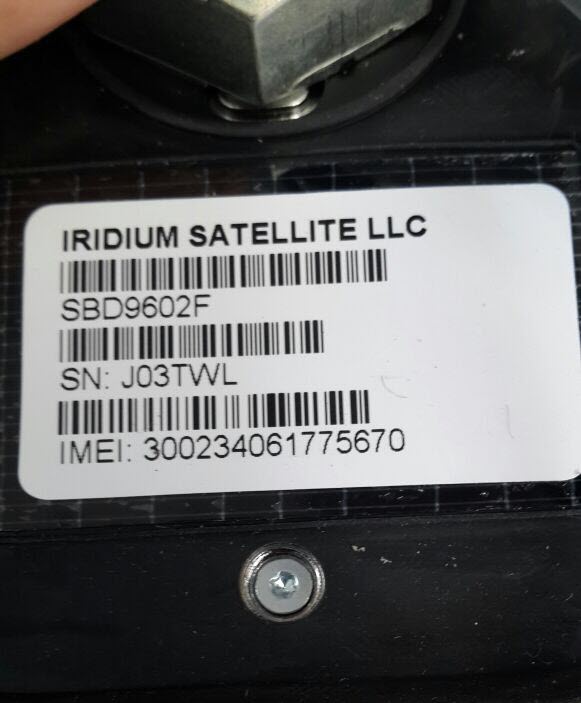

El IMEI puede encontrarlo en una etiqueta debajo del modem.

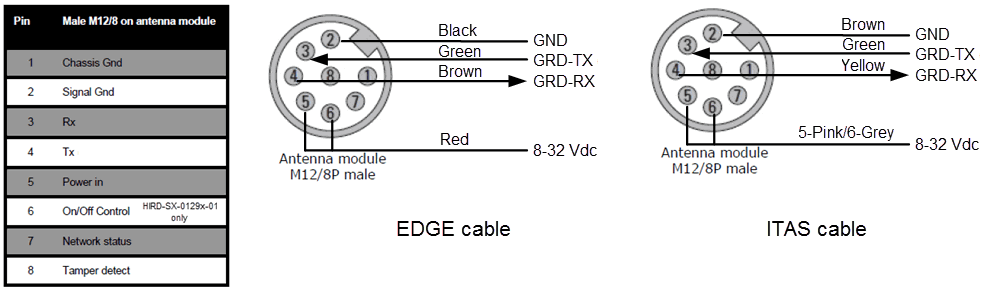

Conexión con el modem
El GRD se conecta al modem mediante un cable RS232.
Se recomienda compartir la fuente de alimentación con el GRD.
Es solo necesario conectar el pin 6 en el ITAS HIRD-SX-0129x-01
Configuración
GRD Config

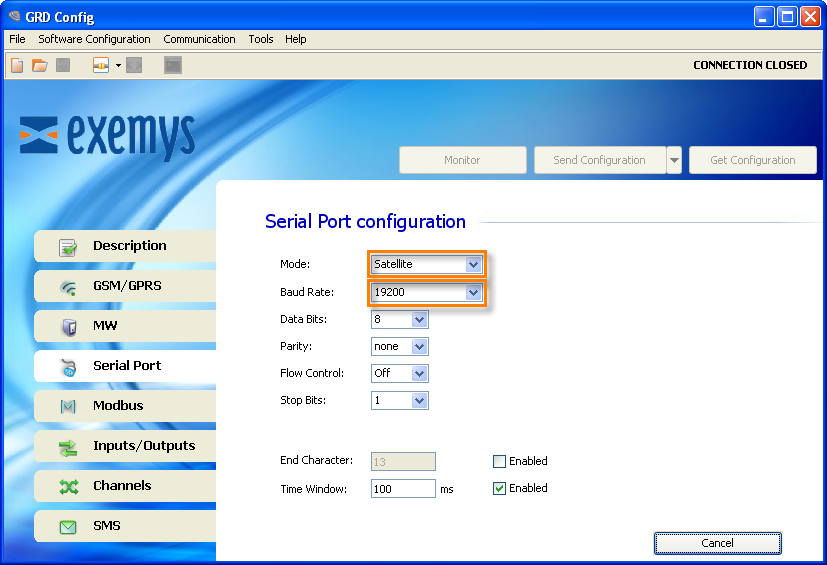

Utilice el "GRD Config" para configurar el puerto serie del GRD como se ve en la imagen.
Una vez configurado debe programar el script para el envio de datos.
Middleware
La versión del Middleware debe ser la 4.4.0 o superior para poder recibir datos satelitales en el puerto "Servidor de GRD"

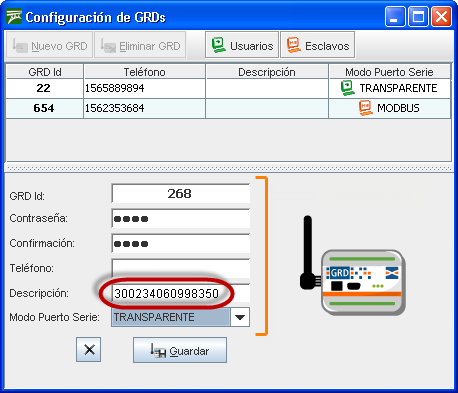

La única configuración a realizar es la carga del IMEI del modem en el campo "Descripción" del GRD.
Los registros históricos enviados por modem satelital pueden configurarse de la manera convencional en cada canal.
Si desea optimizar el uso de datos del modem puede generar los registros desde el mismo script.
2019-11-28
