Los modelos MQ tiene las mismas características eléctricas que los XF |
Dependiendo de la aplicación usted podrá optar por alguno de los siguientes modelos:
Modelos |
Puerto Serie |
Maestro MODBUS incorporado |
Entradas Discretas |
Salidas Discretas |
Entradas analógicas |
Entradas de conteo |
Alarmas por SMS |
Interprete de Scripts |
Alimentación |
GRD1620-XF-3G / 4GA / 4GM |
1 x RS232 / 1 x RS485 |
SI |
- |
- |
- |
- |
SI |
SI |
10 a 30Vcc |
GRD3621-XF-3G / 4GA / 4GM |
- |
- |
4(1) |
4(1) |
2 (4) |
4 (2) |
SI |
SI |
10 a 30Vcc |
GRD3625-XF-3G / 4GA / 4GM |
1 x RS232 / 1 x RS485 |
SI |
6(1) |
6(1) |
4 |
6 (2) |
SI |
SI |
10 a 30Vcc |
GRD3534-XF-3G / 4GA / 4GM |
2 x RS232/RS485 |
SI |
16 |
8 |
8 |
8 (3) |
SI |
SI |
10 a 30Vcc |
(1) Las entradas/salidas discretas son configurables como entrada o salida y comparten los mismo terminales
(2) Las entradas discretas pueden actuar como entradas de conteo
(3) No todas las entradas discretas pueden actuar como entradas de conteo, referirse a cada modelo para ubicarlas
(4) La entrada AI1 acepta conexión directa de sensor PT100
Refierase a la sección "Modelos" para ver el conexionado de puertos series, entradas/salidas y alimentación de cada equipo
Bandas de modelos "3G": GPRS: B2/B5, eGPRS: B8/B3, 3G: B1/B2/B5/B6/B8/B19
Bandas de modelos "4GA" (America Latina y Australia) : GPRS: B2/B5, eGPRS: B3/B8, 3G: B1/B2/B5/B8, LTE Cat 1:B1/B2/B3/B4/B5/B7/B8/B28
Bandas de modelos "4GM" (Global) : GPRS: B2/B5, eGPRS: B3/B8, 3G: B1/B2/B4/B5/B6/B8/B19, LTE Cat 1:B1/B2/B3/B4/B5/B7/B8/B12/B13/B18/B19/B20/B25/B26/B28
Para conectar a la computadora se utiliza un cable USB standard tipo “B”.

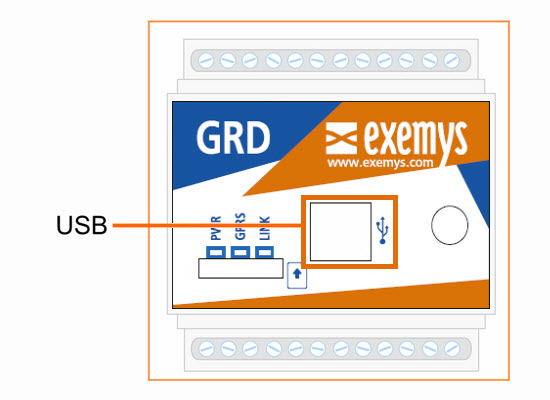

GRD1620-XF-3G / GRD3621-XF-3G / GRD3625-XF-3G (Tambien los modelos 4GA y 4GM) |

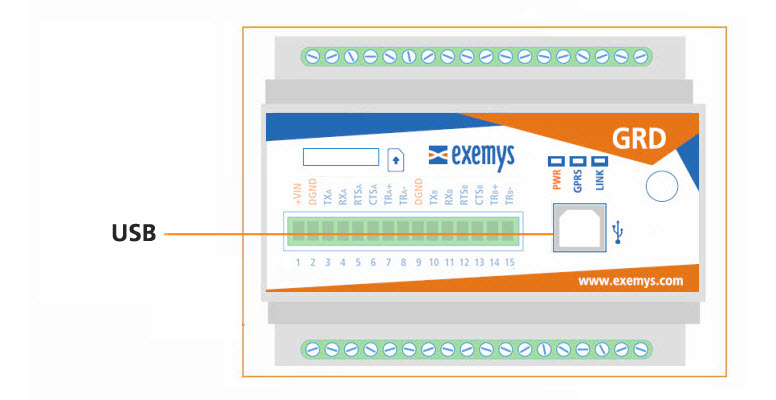

GRD3534-XF-3G (Tambien los modelos 4GA y 4GM) |
|---|---|
 |
 |
El GRD tiene 3 LEDs indicadores.
POWER: Energía aplicada al GRD
GPRS: Estado de la registración del GRD en la red de datos
LINK: Estado de la conexión entre el GRD y el Middleware

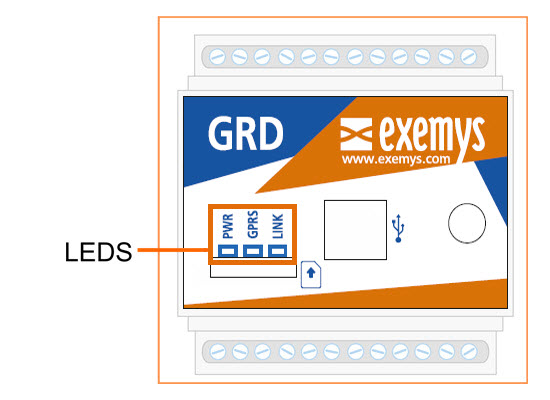

GRD1620-XF-3G / GRD3621-XF-3G / GRD3625-XF-3G (Tambien los modelos 4GA y 4GM)
|

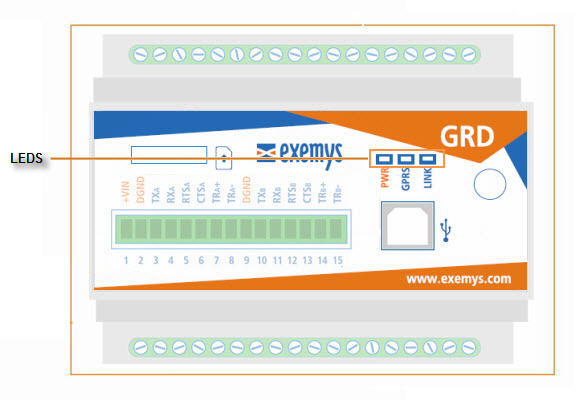

GRD3534-XF-3G (Tambien los modelos 4GA y 4GM) |
|---|---|
 |
|
A continuación se da el detalle de que indica cada LED en forma independiente y en combinación.
PWR LED |
GPRS LED |
LINK LED |
Descripción |
Destella rápido |
- |
- |
Conectándose a la red GSM. |
Encendido |
- |
- |
Conectado a la red GSM si destello anteriormente sino SIM deshabilitada. |
Encendido |
Destella rápido |
|
Conectándose a la red de datos |
Encendido |
- |
Conectado en la red de datos |
|
Encendido |
Destella rápido |
Conectándose al MW |
|
Encendido |
Conectado al MW |
||
Destellan rápido |
Falta la tarjeta SIM |
||
Encendido |
Un solo destello |
- |
Enviando o recibiendo un SMS |
Encendido |
Un solo destello |
Enviando o recibiendo datos al MW |
|
Destellando en secuencia de izquierda a derecha |
Proceso de encendido |
||
Encendido |
Destella lento |
- |
Fallo conexión a datos, reintentando en unos segundos |
Destella junto con el led de LINK |
Destella alternado con los leds de PWR y LINK |
Destella junto con el led de PWR |
Nivel de señal bajo |
|
|||
Encendido |
Destella lento |
Fallo conexión con MW reintentando en unos segundos |
|
Para el correcto funcionamiento del equipo la tarjeta Micro SIM debe contar con los siguientes requisitos:
Debe tener un abono o contrato que brinde los servicios de GSM y de datos
Debe estar liberada para ser instalada en cualquier equipo (algunas tarjetas SIM solo pueden usarse en el equipo con el que fueron compradas)
Verifique que conozca el número de teléfono asignado a la Tarjeta SIM.
Debe conocer los datos para acceder a la red 2G/3G/4G (en modelos 4GA y 4GM) del operador de telefonía correspondiente a la tarjeta SIM (APN, usuario y contraseña). El GRD posee precargados estos datos para Movistar Argentina, Telecom Personal Argentina y Claro Argentina. Si usted usa otro operador contáctese con el o consulte a soporte@exemys.com
Si el PIN (código de seguridad) de la Tarjeta SIM está activado deberá conocerlo e ingresarlo al GRD cuando éste lo solicite.
Solo debe insertar la SIM como se muestra en la figura y presionarla hacia adentro para extraerla.
|
NO COLOCAR NI QUITAR LA SIM CON EL GRD ENCENDIDO |

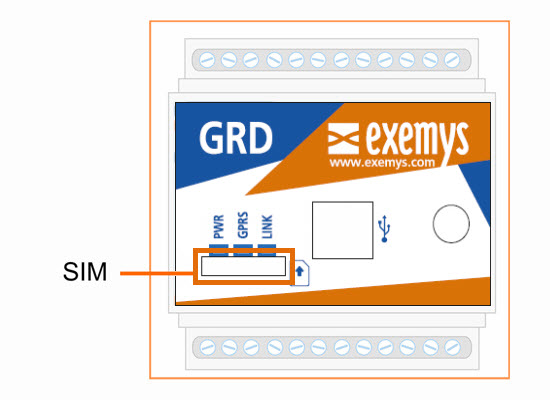

GRD1620-XF-3G / GRD3621-XF-3G / GRD3625-XF-3G (Tambien los modelos 4GA y 4GM) |

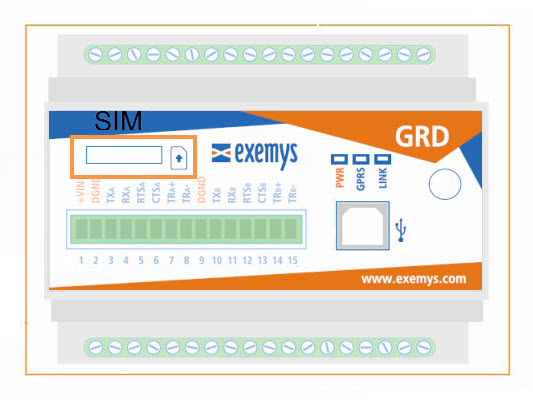

GRD3534-XF-3G (Tambien los modelos 4GA y 4GM) |
|---|---|
 |
 |
