El concentrador wRemote-1500-ETH-CN suma un puerto Ethernet para obtener la información de los remotos.
Esta comunicación se puede hacer en Modbus RTU/ASCII sobre TCP/IP o directamente en Modbus TCP.
En esta sección se detallan las particularidades de este concentrador.

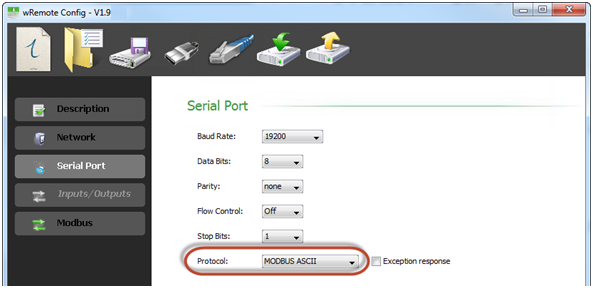

El equipo espera conexiones TCP/IP en el puerto 10000. El tipo de Modbus esperado será el mismo que se configure por su puerto serie. Se permite un máximo de hasta 8 conexiones en el puerto 10000. Si una conexión permanece sin uso durante 2 minutos se terminará automáticamente.
El equipo espera conexiones Modbus TCP en el puerto 502. Luego de recibida las consultas hará la conversión a Modbus serie en caso de que deba enviarla a los nodos remotos. Se permite un máximo de hasta 8 conexiones en el puerto 502. Si una conexión permanece sin uso durante 2 minutos se terminará automáticamente.
El equipos multiplexará las consultas recibidas que tienen como destino un puerto serie remoto. Tenga en cuenta que el tiempo de respuesta se irá multiplicando por la cantidad de consultas simultaneas que lleguen al concentrador. Se recomienda un timeout mínimo de 4 segundos por cada maestro conectado.
Si no se usa la conexión por red, se puede usar el puerto serie del equipo como en un equipo convencional. No se puede usar la comunicación serie en simultaneo con consultas al los puertos 502 y/o 10000.

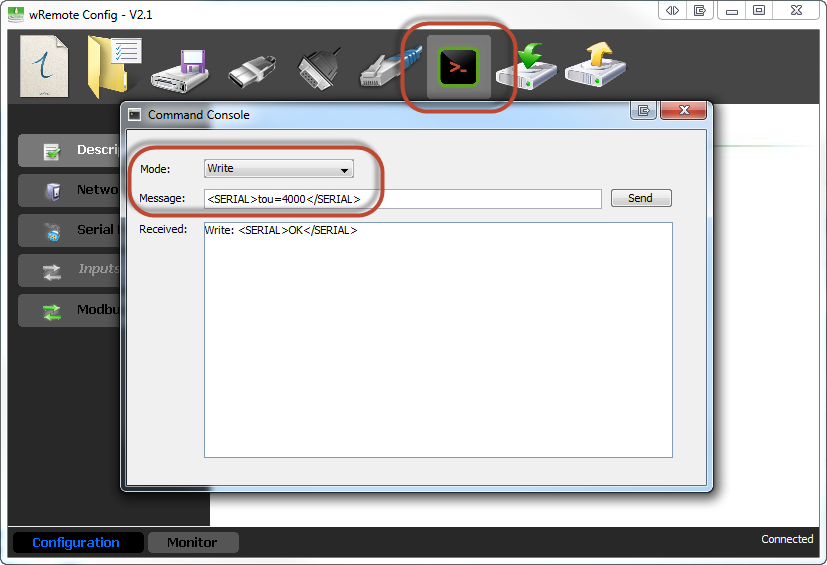

En caso de tener que ajustar el tiempo de respuesta máximo que esperará el concentrador, deberá habilitar la consola de comandos y enviar el comando que se muestra a continuación.
