Los modelos MQ tiene las mismas características eléctricas que los XF |
Modelo |
Puerto Serie |
Maestro MODBUS incorporado |
Entradas Discretas |
Salidas Discretas |
Entradas analógicas |
Entradas de conteo |
Interprete de Scripts |
Alimentación |
cLAN1205-XF/MQ |
1 x RS232 - 1 x RS485/RS422 ISO |
SI |
- |
- |
- |
- |
SI |
Externa 10 a 30Vcc |
cLAN1520-XF |
2 x RS232/RS485 |
SI |
- |
- |
- |
- |
SI |
Externa 10 a 30Vcc |
cLAN2205-XF/MQ |
1 x RS232 - 1 x RS485/RS422 ISO |
SI |
10(1) |
10(1) |
- |
10(1) |
SI |
Externa 10 a 30Vcc |
cLAN3524-XF/MQ |
2 x RS232/RS485 |
SI |
16 |
8 |
8 |
8(3) |
SI |
Externa 10 a 30Vcc |
cLAN3625-XF/MQ-WiFi |
1 x RS232 - 1 x RS485 |
SI |
6(2) |
6(2) |
4 |
6(2) |
SI |
Externa 10 a 30Vcc |
(1) El equipo tiene 10 terminales que pueden configuarse como entradas o como salidas digitales. Todas las entradas digitales pueden funcionar como entredas de conteo.
(2) El equipo tiene 6 terminales que pueden configuarse como entradas o como salidas digitales. Todas las entradas digitales pueden funcionar como entredas de conteo.
(3) Algunas entradas discretas pueden actuar como entradas de conteo
Refierase a la sección "Modelos" para ver el conexionado de puertos series, entradas/salidas y alimentación de cada equipo

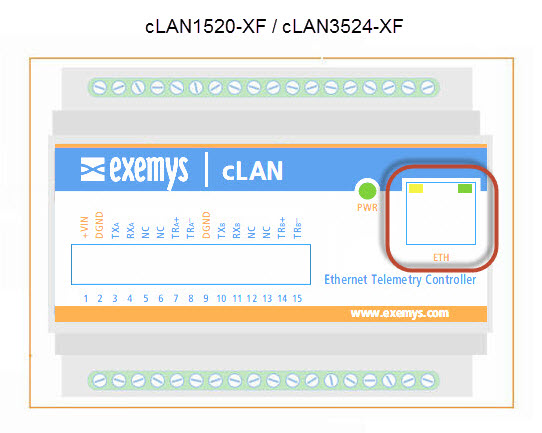

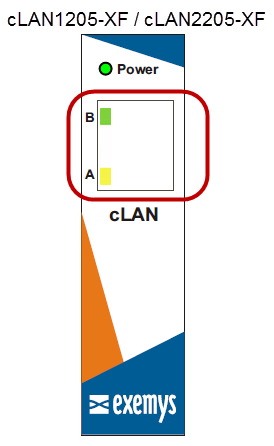

El puerto ethernet del cLAN es un puerto estándar 10/100 Mbps (10BASE-T / 100BASE-TX)

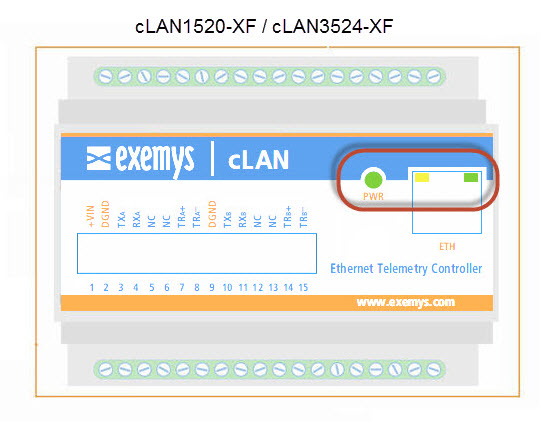

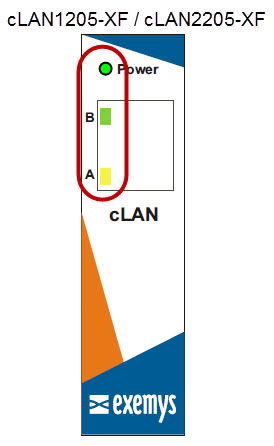

El cLAN tiene 3 LEDs indicadores.
POWER: Energía aplicada al cLAN
Network (amarillo): Estado de la conexión de la red LAN
Link (verde): Estado de la conexión entre el cLAN y el Middleware
A continuación se da el detalle de que indica cada LED en forma independiente y en combinación.
| Verde | Amarillo | Descripcion |
|---|---|---|
Titila alternativamente con el amarillo |
Titila alternativamente con el verde |
Tiempo de acceso a consola serie |
Apagado |
Titila muy rápido |
Ausencia de conexión ethernet |
- |
90% de un
segundo encendido, 10% apagado |
Obteniendo dirección IP |
- |
90% de un
segundo apagado, 10% encendido. |
Tiene una dirección IP y conexión ethernet. Este es el estado normal de operación |
Titila muy rápido |
- |
Conectando al MW |
Encendido |
- |
Conectado al MW |
Encendido |
Encendido |
Borrando memoria |
Los cLAN-WiFi tiene 3 LEDs indicadores.
PWR Verde: Energía aplicada y estado de conexión con servidor
Conector red Amarillo: Estado de la conexión de Ethernet
Conector red Verde: Estado de la conexión de WiFi
A continuación se da el detalle de que indica cada LED en forma independiente y en combinación.
| PWR Verde | Descripción |
|---|---|
Continuamente endendido |
cLAN encendido y conectado al servidor |
Titila muy rápido. |
cLAN encendido y conectando al servidor |
Titila muy lento (1 vez por segundo) |
cLAN encendido y sin conexión al servidor configurada |
| Conector de red Verde | Descripción |
|---|---|
Apagado |
Interfaz de Red WiFi apagada. |
Titila muy rápido |
Ausencia de conexión WiFi |
10% de un
segundo encendido, 90% apagado |
Conectado a WiFi y con dirección IP válida. Este es el estado normal de operación. |
90% de un
segundo encendido, 10% apagado |
No tiene dirección IP y no puede hallar al servidor DHCP en WiFi. |
50% de un
segundo encendido, 50% apagado |
Tiempo de acceso a consola serie |
| Conector de red Amarillo | Descripción |
|---|---|
Titila muy rápido |
Cable Ethernet no detectado |
10% de un
segundo encendido, 90% apagado |
Conectado a Ethernet y con dirección IP válida. Este es el estado normal de operación. |
90% de un
segundo encendido, 10% apagado |
No tiene dirección IP y no puede hallar al servidor DHCP en Ethernet |
50% de un
segundo encendido, 50% apagado |
Tiempo de acceso a consola serie |
Los cLAN3625-XF-WiFi y cLAN3625-MQ-WiFi possen un conector del tipo RP-SMA para la antena. Son provistos de fábrica con una antena de 2dBi.
