El GRDconfig es el programa de aplicación provisto que se utiliza para configurar los equipos cLAN.
Esta aplicación fue desarrollada con una filosofía de fácil-de-usar y permite configurar y monitorear a los equipos cLAN y GRD. El Configurador se puede instalar sobre plataformas Windows 2003, XP, Vista (de 32 bits), 2008, 7, 8 y 10 (de 32 o 64 bits).
Debe tener instalado el Java Runtime Environment de 32 bits versión 1.8 o superior (disponible en forma gratuita en www.java.com).
Para instalarlo siga los siguientes pasos:
Una vez instalado podrá ver en su menú Programas una carpeta llamada Exemys. Dentro de esta encontrará otra llamada GRDconfig; ésta contiene los iconos GRDconfig y Desinstalar GRDconfig y la carpeta con los accesos al programador de scripts Script Programmer

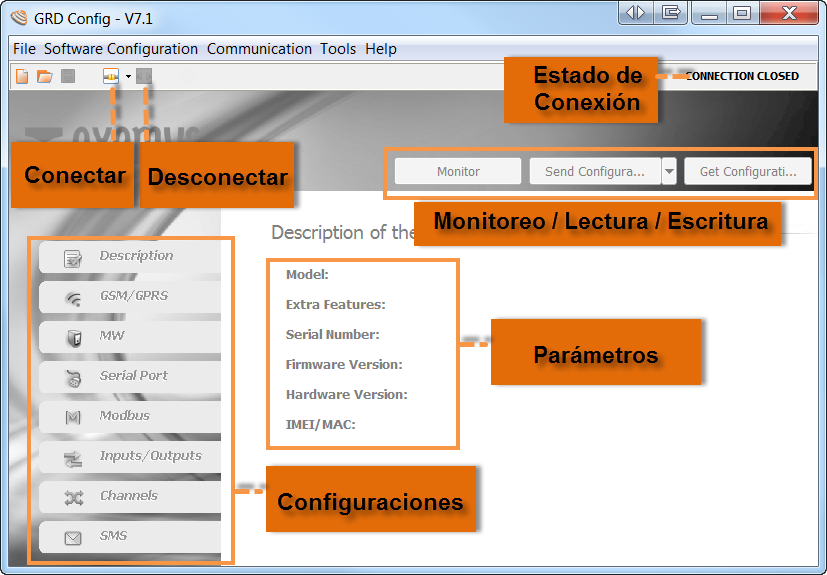

La figura que se presenta a continuación muestra la pantalla principal del Configurador.
La configuración local del cLAN se realizar por su interface Ethernet. Antes de poder conectar el GRDconfig con el cLAN debe configurarle sus parámetros de red (Dirección IP, Mascara de red, etc)

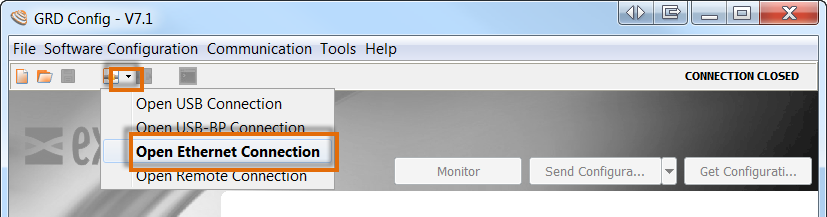

Para hacer esto, presione la flecha hacia abajo al lado del botón "Conectar" y seleccione "Open Ethernet Connection"

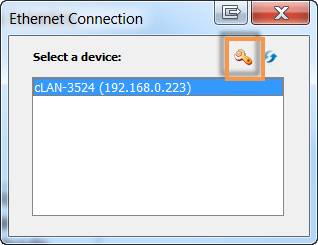

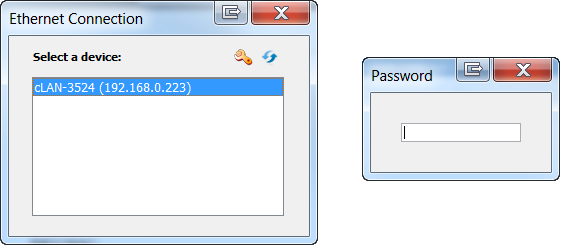

Si hay equipos cLAN conectados a su red local los verá listados con su respectiva dirección IP. Si el equipo no tiene una dirección IP verá entre paréntesis (0.0.0.0)

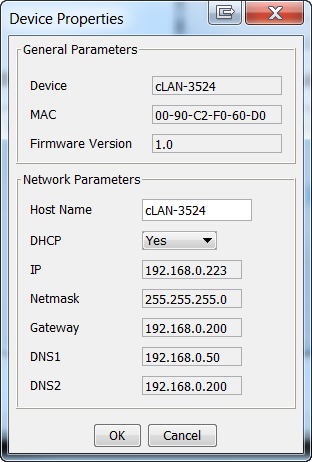

Si presiona el botón con forma de llave podrá ver y/o editar la configuración de red del equipo.
Si habilita DHCP y hay un servidor DHCP en su red, la configuración de los parámetros de red será automática.
Si configura manualmente los parámetros de red, tenga en cuenta que el Gateway solo es necesario si el MW se encuentra en una red diferente al cLAN. Los DNS1 y DNS2 solo se necesarios configurarlos si usa una URL para indicarle al cLAN donde esta el MW en vez de una dirección IP.
Si no desea configurar el Gateway o algún DNS puede configurar 0.0.0.0.
Si edita estos valores el GRDconfig le pedirá una contraseña. Esta contraseña es la misma que usa el cLAN para conectarse al MW. El valor de fábrica es una contraseña vacia.
Para conectarse con el cLAN en forma local (LAN/Ethernet) debe tener conectada la computadora a la misma red que el cLAN.
Como se indico en la sección anterior. Busque al cLAN presionando el botón conectar (habiendo seleccionado antes al menos una vez "Open Ethernet Connection" y luego haga doble click sobre el cLAN que desea configurar. Al hacerlo se le pedirá una contraseña. Esta contraseña es la misma que usa el cLAN para conectarse al MW. El valor de fábrica es una contraseña vacia.
|
Si el Configurador se encuentra con un modelo desconocido no habilitará ninguna de las pantallas. Descargue la ultima versión del configurador desde aquí: http://www.exemys.com/GRDconfig |
Para obtener los parámetros del equipo deberá presionar el botón “Get Configuration”

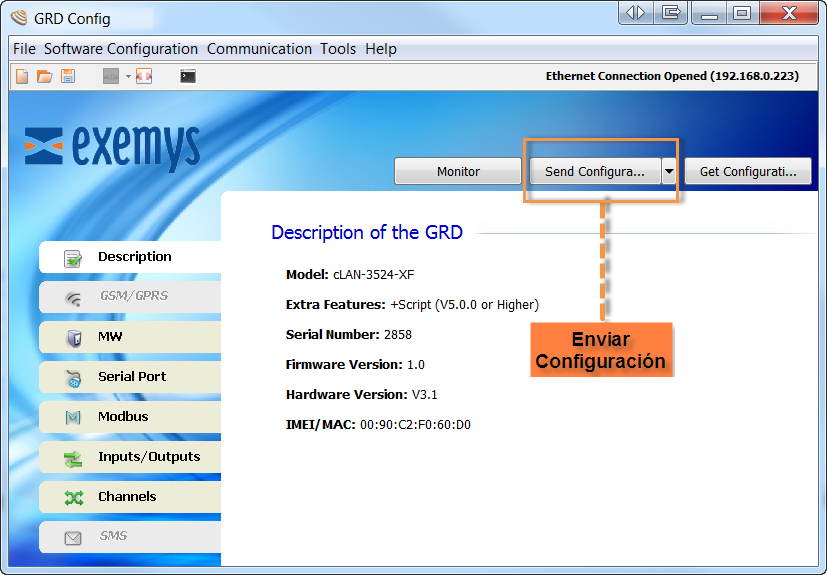

Si desea enviar al cLAN cualquier algún cambio en la configuración deberá presionar el botón “Send Configuration”.

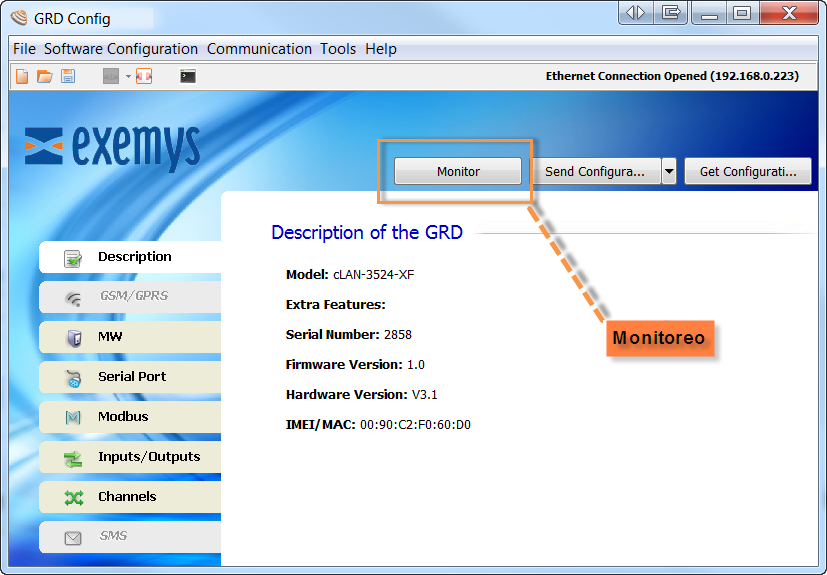

Para ingresar al monitoreo en el cual se ven el estado de todos los parámetros del cLAN deberá presionar el botón “Monitor”.

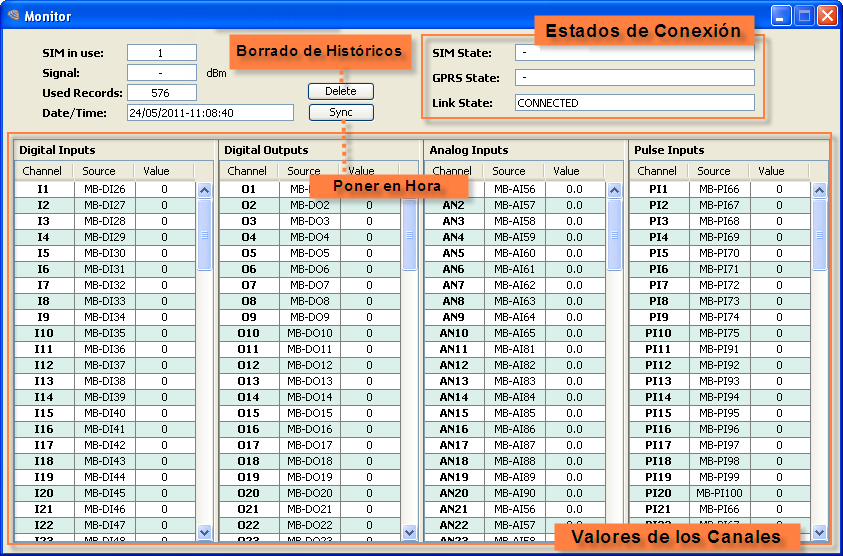

Una vez que ingresemos al monitoreo nos aparecerá la siguiente pantalla, en la que podremos ver los valores de los canales de entrada/salida, la hora, la cantidad de históricos acumulados y los estados de conexión del equipo.
El configurador en conjunto con el MW tiene la capacidad de acceder a la configuración y el monitoreo de los cLAN de manera remota, esto quiere decir que no tiene necesidad de estar conectado a la PC localmente.
Es importante destacar que los parámetros de conexión al MW no pueden ser modificados por esta vía.

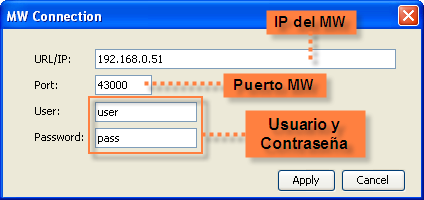

Es necesario cargar en el configurador los parámetros del MW al cual nos queremos conectar para así tener acceso remoto a los cLAN que este tiene conectados, para ello hay que entrar a “Software Configuration -> MW Connection”
Luego debemos configurar URL/IP, Port, User y Password.
La IP que debemos cargar es aquella en la que se encuentra corriendo el MW, y el puerto es el que esta configurado para tener acceso remoto a el.
A continuación veremos como configurar estos parámetros en el MW, ingresando a “Configuración -> Avanzadas” y allí en el apartado “Configuración Remota”.

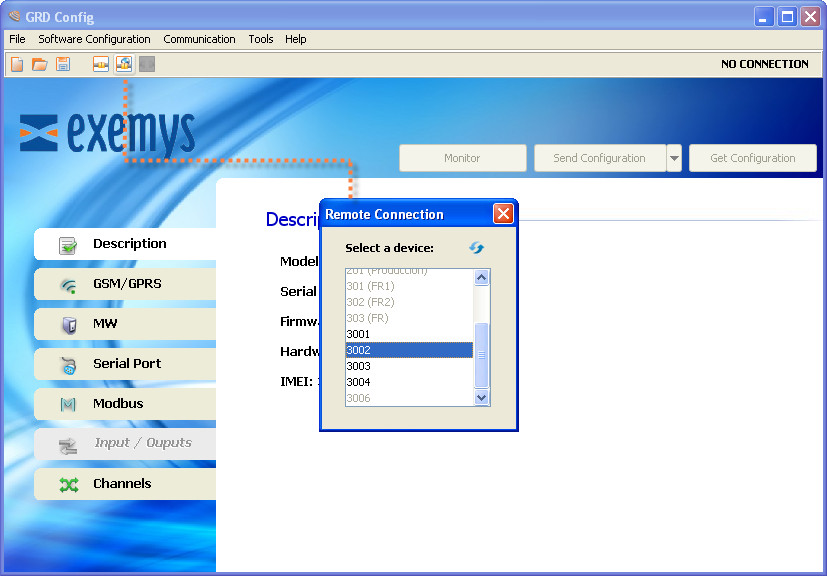

Para conectarse a un cLAN de manera remota hay que ingresar a “Communication -> Open Remote Connection” o hacer clic en el icono
, luego de esto aparecerá una ventana en la cual tendremos una lista de los GRDs, nótese que hay GRDs que están en color gris y otros en negro, los de color negro están disponibles y los grises no están conectados al MW en ese momento.
La operación del configurador tanto para obtener como enviar parámetros en este modo es la misma que de manera local.
El GRDconfig nos permite guardar la configuración de un cLAN de manera que si tenemos que configurar muchos equipos de la misma manera, no tendremos que cargar nuevamente los parámetros uno por uno, solamente se deberá tener en cuenta que el numero de ID tendrá que ser cambiado para que no nos quede un duplicado.

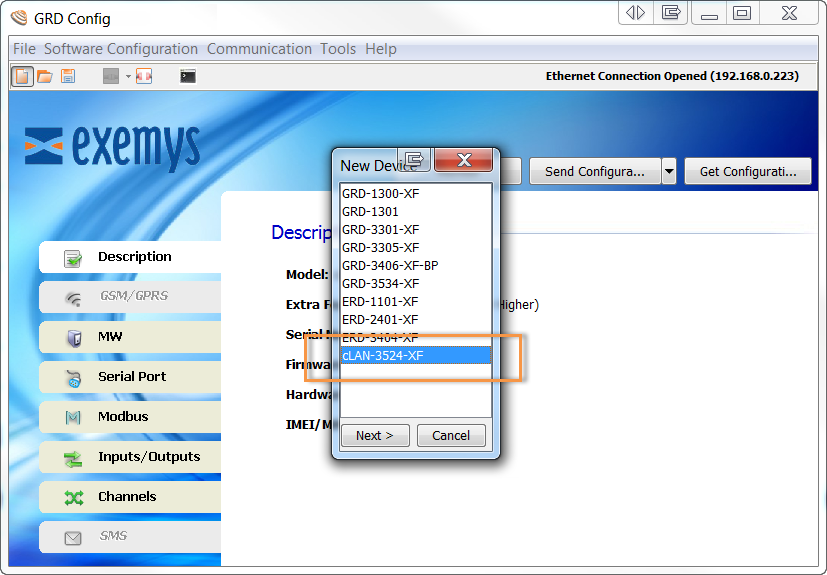

Para crear y guardar una configuración no es necesario tener conectado un cLAN conectado, solamente con hacer clic en “File -> New” o en el icono
nos aparecerá una lista de los modelos, seleccionamos el que deseemos.

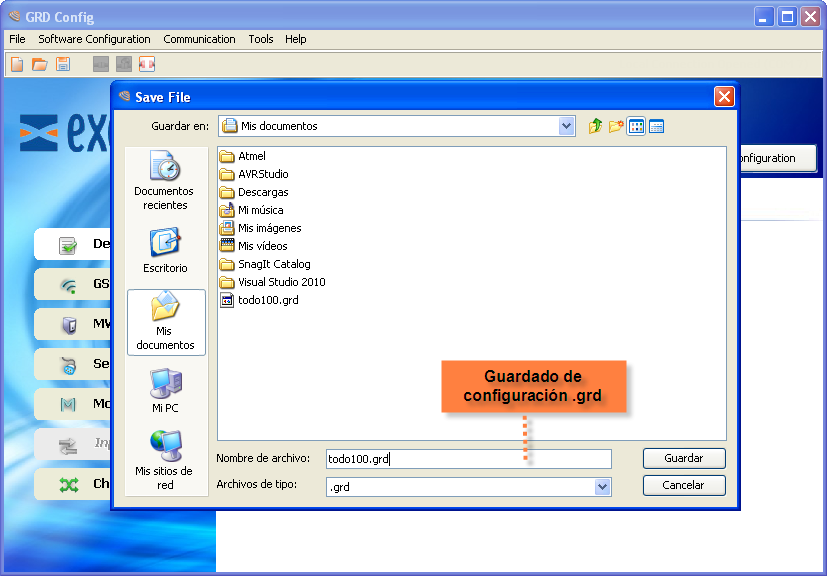

Luego configuramos los parámetros y los guardamos con “File -> Save As” o con el icono
para después cargarlos cuando tengamos nuestro cLAN conectado.
Una vez guardada la configuración la podremos abrir y cargar a multiples cLAN ingresando a “File -> Open” o con el icono
.
