Modelo |
Puerto Serie |
Maestro MODBUS incorporado |
Entradas Discretas |
Salidas Discretas |
Entradas analógicas |
Entradas de conteo |
Interprete de Scripts |
Alimentación |
cLAN1205-XF |
1 x RS232 - 1 x RS485/RS422 ISO |
SI |
- |
- |
- |
- |
SI |
Externa 10 a 30Vcc |
cLAN1520-XF |
2 x RS232/RS485 |
SI |
- |
- |
- |
- |
SI |
Externa 10 a 30Vcc |
cLAN2205-XF |
1 x RS232 - 1 x RS485/RS422 ISO |
SI |
10(1) |
10(1) |
- |
10(1) |
SI |
Externa 10 a 30Vcc |
cLAN3524-XF |
2 x RS232/RS485 |
SI |
16(2) |
8 |
8 |
8(2) |
SI |
Externa 10 a 30Vcc |
(1) El equipo tiene 10 terminales que pueden configuarse como entradas o como salidas digitales. Todas las entradas digitales pueden funcionar como entredas de conteo.
(2) Algunas entradas discretas pueden actuar como entradas de conteo
Refierase a la sección "Modelos" para ver el conexionado de puertos series, entradas/salidas y alimentación de cada equipo

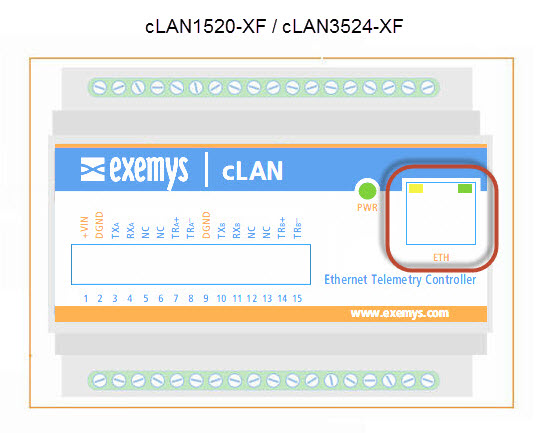

El puerto ethernet del cLAN es un puerto estándar 10/100 Mbps (10BASE-T / 100BASE-TX)

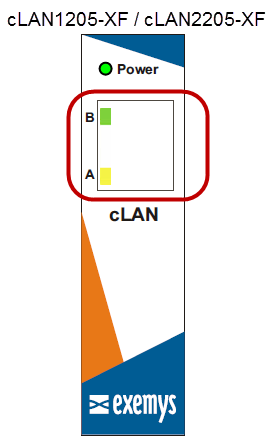

El cLAN tiene 3 LEDs indicadores.
POWER: Energía aplicada al cLAN
Network (amarillo): Estado de la conexión de la red LAN
Link (verde): Estado de la conexión entre el cLAN y el Middleware
A continuación se da el detalle de que indica cada LED en forma independiente y en combinación.
| Verde | Amarillo | Descripcion |
|---|---|---|
Titila alternativamente con el amarillo |
Titila alternativamente con el verde |
Tiempo de acceso a consola serie |
Apagado |
Titila muy rápido |
Ausencia de conexión ethernet |
- |
90% de un
segundo encendido, 10% apagado |
Obteniendo dirección IP |
- |
90% de un
segundo apagado, 10% encendido. |
Tiene una dirección IP y conexión ethernet. Este es el estado normal de operación |
Titila muy rápido |
- |
Conectando al MW |
Encendido |
- |
Conectado al MW |
Encendido |
Encendido |
Borrando memoria |
