El propósito de este manual es el de proveer las instrucciones para instalar y operar rápida y sencillamente los equipos cLAN (con firmware V1.X)
La puesta en marcha del cLAN implica en algunos casos la instalación del software de intermediación (Middleware) y eventualmente de alguna otra aplicación dependiendo el uso que se le quiera dar al sistema.
El cLAN puede usarse en combinación con el GRD
El cLAN tiene múltiples usos. Estos son los usos más habituales.
Existen cientos de tipos de sensores que se pueden contactar directamente a las entradas del cLAN para medir diferentes tipos de variables. Dependiendo del modelo de cLAN se podrán usar sensores que entreguen señales en 0-10V, 4-20mA o señales digitales. El cLAN también puede ser configurado como maestro Modbus y realizar consultas a distintos esclavos para asi ampliar sus entradas/salidas .

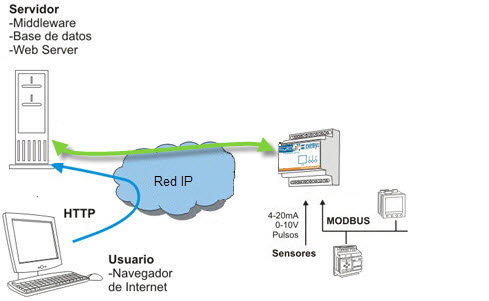

El cLAN funciona como un registrador GPRS, capaz de enviar los valores actuales e históricos de sus entradas/salidas (propias o Modbus) al software de intermediación (MW)
El MW reenvia toda la información recibida a una base de datos (MySQL o MS SQL)
El usuario puede luego desarrollar un sitio WEB para visualizar los datos registrados. También puede conectar el cLAN al servidor de telemetría de Exemys donde ya funciona un MW con base de datos y un sitio web especialmente diseñado a tal fin (www.exemys.com/servidorm2m)
El cLAN también puede usarse para realizar control local de sus entradas/salidas mediante la programación de scripts.
Nota: El WEB Server y el motor de base datos no son provistos por Exemys. El Apache HTTP Server es gratuito y es ampliamente usado en aplicaciones comerciales. Lo mismo sucede con el motor de base de datos MySQL.
Para este tipo de soluciones debe seguir el siguiente procedimiento:
Las entradas/salidas del cLAN pueden ser leidas de manera remota desde un software maestro Modbus (SCADA, OPC server, etc).

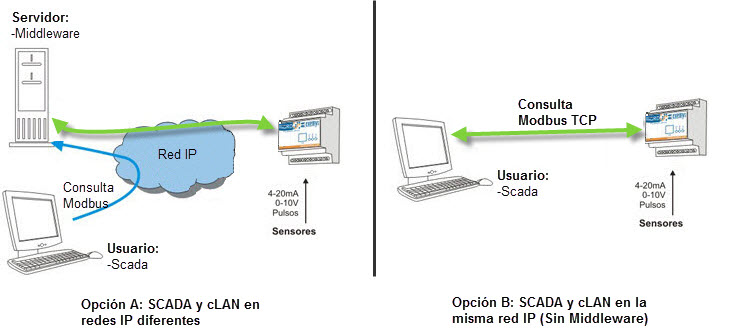

Si el cLAN esta fuera de la red del maestro Modbus, debe usar la opción A. El maestro Modbus realizará las consultas al Esclavo Modbus interno del MW. Este responderá como un unico esclavo Modbus que contiene el valor de las entradas y salidas de todos los cLAN. La consulta proveniente del maestro Modbus puede realizarse en Modbus TCP, Modbus RTU o ASCII sobre TCP.
Si el cLAN se instala en la misma red que el maestro Modbus, puede realizar una conexión directa al esclavo Modbus TCP del cLAN sin instalar el MW (opción B)
Para este tipo de soluciones debe seguir el siguiente procedimiento:
Esta solución permite acceder en forma remota, al puerto serie (RS232 o RS485) de un dispositivo como si este estuviera conectado físicamente al puerto serie de nuestra computadora.
Se pueden pensar que es una alternativa a los modems telefónicos pero con varias ventajas.
Hay dos formas de hacerlo :

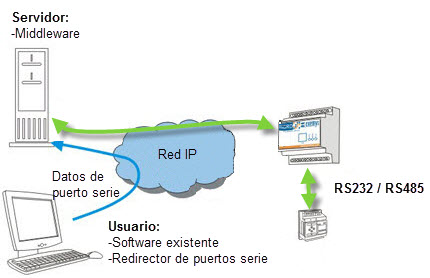

Para acceder al puerto serie remoto se debe instalar un software “Redirector de puerto serie”. Este software crea un puerto serie virtual que permite usar un software existente y conectarse al equipo remoto como si estuviera conectado en un puerto serie físico de la computadora.
Aquí el Middleware es actua como vínculo entre el Redirector del puerto serie y el puerto serie del cLAN.
Para este tipo de soluciones debe seguir el siguiente procedimiento:

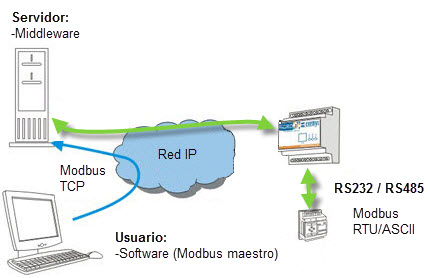

Si el protocolo usado por el puerto serie del equipo remoto es Modbus se puede configurar al Middleware de un modo especial que permite optimizar las consultas.
El Middleware posee la capacidad de enviar la consulta Modbus recibida a un cLAN en particular dependiendo del ID del esclavo Modbus de la consulta recibida.
Esto simplifica la comunicación entre el software del usuario y los esclavos Modbus ya que funcionan como si estuvieran conectados a una red Modbus única.
La consulta proveniente del maestro Modbus puede realizarse en Modbus TCP, Modbus RTU o ASCII sobre TCP, sin importar el tipo de Modbus usado por el esclavo Modbus remoto.
Para este tipo de soluciones debe seguir el siguiente procedimiento:
Mediante la progración de scripts es posible usar el cLAN como conversor de protocolos. Se puede programar el equipo para interpretar nuevos protocolos en su puerto serie. La información adquirida puede ser leida luego desde el segundo puerto serie del cLAN en Modbus RTU/ASCII o en Modbus TCP desde el puerto Ethernet
Estas son algunas aplicaciónes típicas como conversor a Modbus: balanzas, analizadores de calidad de agua, analizadores de calidad de aceite, lectores de tarjeta, estaciones meteorológicas, etc.
