cLAN1205-XF / cLAN1205-MQ
Características de hardware
- Puerto Ethernet: RJ45 10/100 Mbit
- Puertos Serie: 1 RS232 y 1 RS485/RS422 aislado
- Tensión de alimentación: 10 a 30 Vdc
- Dimensiones: 100 x 22.5 x 112mm (Alto x Ancho x Profundidad)
- Temperatura de operación: -15°C a +65ºC
Adquisición de datos
- Por entradas/salidas de expasión Modbus (maestro Modbus embebido)
- Esclavo Modbus embedido
- Otros protocolos mediante programacion de Script
Modos de funcionamiento:
- Modelo XF: Monitoreo por página Web/Base de datos (Registrador Ethernet)
- Modelo MQ: Cliente MQTT
- Monitoreo desde SCADA
- Acceso remoto a puerto serie
- Controlador para telemetría
- Control local de entradas/salidas Modbus (mediante programación de scripts)
- Conexión directa con SCADA mediante esclavos Modbus RTU o Modbus TCP
Comunicación con el servidor :
- Ethernet (local o usando internet)
- Satelital (con modem satelital externo, solo modelo XF)
Conexionado
Conexionado - Alimentación
Conexionado – Puerto RS232 – Puerto RS485
El puerto RS232 es del tipo DTE de 5 hilos (TX, RX, RTS, CTS, GND) y posee una bornera para su conexión. La conexión de GND puede tomarse del terminal 8.
El puerto RS485/RS422 se encuentra disponible en 4 terminales (Tb+ y Tb-, Rb+ y Rb-) y poseen una bornera para su conexión.

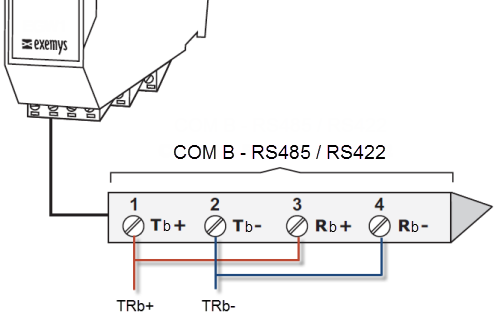

Para utilizarlo como RS485, una Tb+ y Rb+ por un lado y Tb- y Rb- como indica el siguiente diagrama
