Solo para cLAN V2.5 o superior y GRD Config V9.0 o superior

Agente SMNP con envío de traps

Principio de Funcionamiento

El cLAN puede funcionar como un agente SNMP (desde firmware 2.5).

Esto permite leer el valor de las entradas físicas del equipo o registros de esclavos Modbus, utilizando el protocolo SNMP.

Ademas puede enviar traps SNMP para notificar alarmas. Estos se pueden disparar por cambio en señales discretas por por la superación de un umbral en el caso de las entradas analógicas.

En caso de criterios mas complejos para el envío de traps se puede usar la programación de scripts.

Para poner en marcha se deben seguir los siguientes pasos.

• Instalar el cLAN
• Instalar el Software de configuración (“GRD Config”) V9.0 o superior, esta aplicación nos permitirá configurar todos los parámetros del cLAN, de manera local (Ethernet) o remota.
• Configurar las entradas/salidas en el cLAN según la utilización:
  • Entradas/salidas físicas
  • Entradas/salidas Modbus externas
    • Configurar el puerto serie del cLAN
    • Configurar el “Maestro Modbus incorporado” y las consultas que queremos que realice
  • Configuar el criterio de envío de traps en caso de ser necesario
• Configurar las comunidades de lectura, escritura y traps.

Configuración del Agente SNMP

El cLAN puede funcionar como un agente SNMP (desde firmware 2.5).

1. Instalar GRDconfig V9.0 o superior

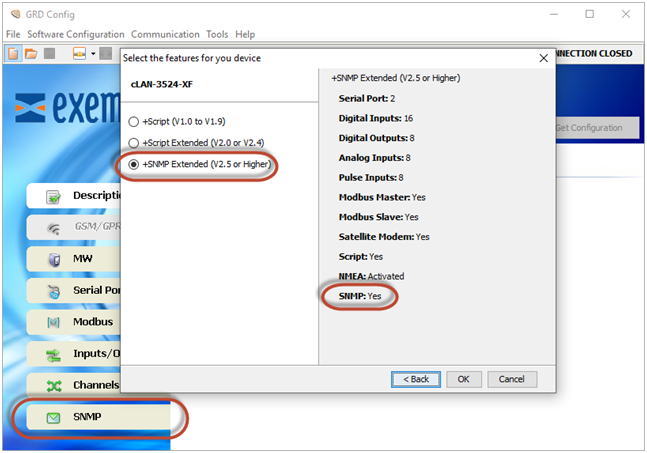

2. Abrir el GRDConfig y conectarse al CLAN normalmente, deberá aparecer una nueva pestaña lateral llamada SNMP.

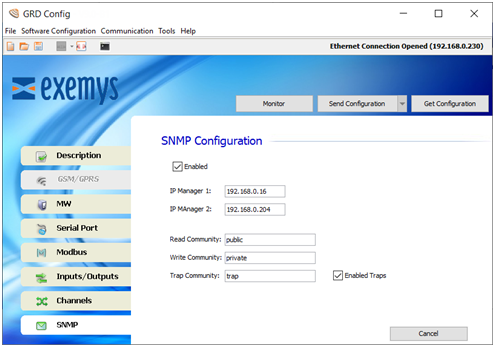

3. Clic en la pestaña SNMP y configure los parámetros correspondientes:

• IP Manager 1: Dirección IP del Manager número 1.

• IP Manager 2: Dirección IP del Manager número 2.

• Read Community: Comunidad de lectura

• Write Community: Comunidad de escritura

• Trap Community: Comunidad de Trap.

Nota: Para poder habilitar esta función tilde el checkbox EnableTraps.

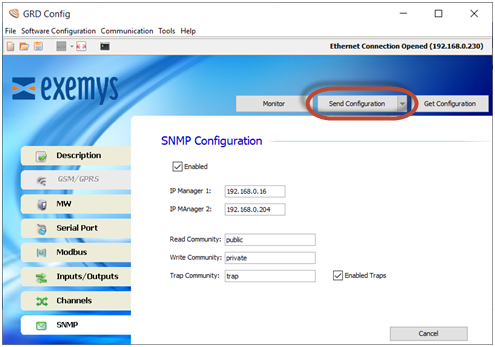

4. Clic en el botón Send Configuration para escribir la configuración.

A partir de ese momento el equipo responderá a los mensajes SNMP de lectura para conocer el valor de todos los canales.

Configuración de Traps

Los Traps se configuran directamente sobre canales. Si desea usar esta funcionalidad, recuerde habilitar el envío de Traps y configurar la Comunidad de Traps como se explica anteriormente

Canal de Entradas Digitales	Canal de Salidas Digitales

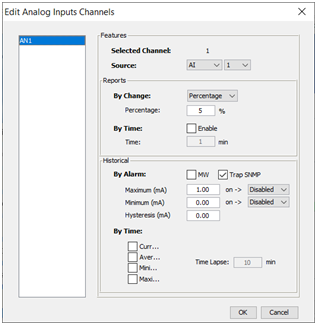

Canal de Entradas Analógicas

MIB, Lectura de canales y Configuración de red

Para poder realizar lecturas (GET) en SNMP compile el archivo cLAN.MIB en un manager SNMP.

Descargue del archivo cLAN.MIB desde https://www.exemys.com/beta/MIBS/CLAN.MIB

Para recibir traps asegúrese de tener la versión 2.0 o superior de la MIB.

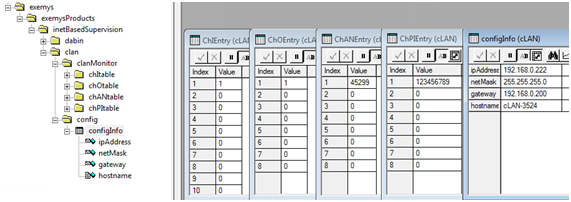

El cLAN le permitirá ver 4 tablas con los valores de los canales de entradas digitales, salidas digitales, entradas analógicas y entradas de pulsos.

También podrá ver una tabla con los valores de su interface de red (dirección IP, máscara de red, puerta de enlace y nombre de host)

El cLAN también responde a consultas sobre los objetos MIB-II sysDescr, sysOID y sysUpTime.

2020-07-20
