Si tiene conectado un modem SBD Iridium (EDGE o ITAS) al puerto serie del cLAN, puede enviar los registros históricos en su memoria al Middleware usando la red satelital de Iridium.
El modo satelital puede utilizarse como mecanísmo principal para el envío de datos o como respaldo de la comunicación Ethernet.
El manejo del envío de la información mediante este modulo se hace a través de la programación de un script. Refierasé al manual de script para mas detalles.
Desde la versión de firmware 2.2 del cLAN y MW 5.0.1 tambien se pueden enviar datos al equipo. Mas adelante se explica este modo de funcionamiento.

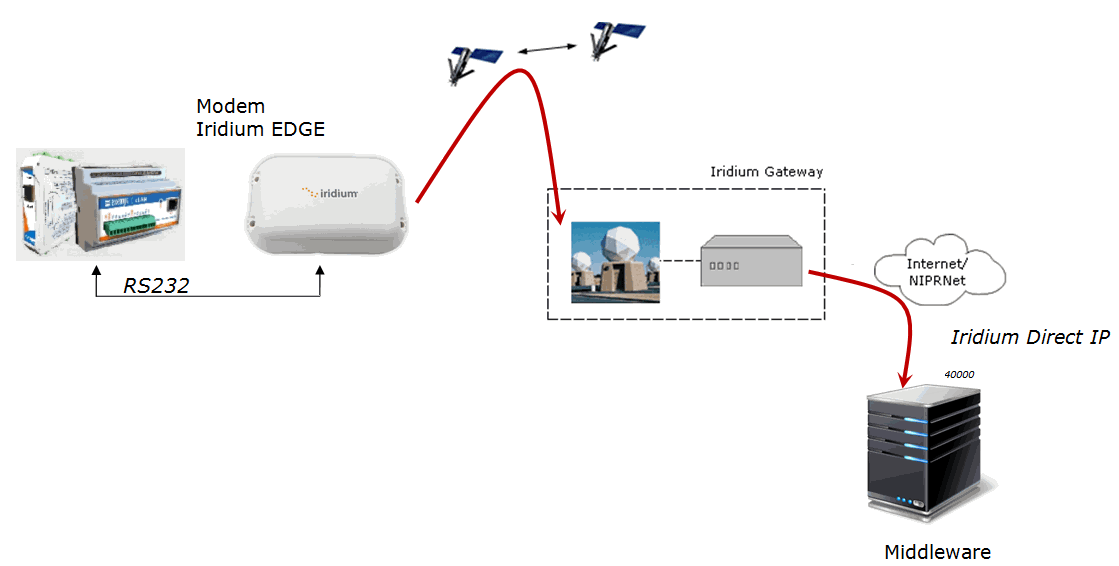

Los datos son enviados finalmente al Middleware.
Los datos enviados por el modem son re enviados por el gateway de Iridium a una dirección IP y puerto definidos al momento de la contratación del servicio satelital.
El Middleware puede recibir en el puerto "Servidor de GRD" (40000) datos del gateway de Iridium. Utilizará el IMEI (número único de indentificación) del modem para saber a que ID corresponde la información recibida.
La versión del Middleware debe ser 4.4.0 o superior.
El modem Iridium EDGE/ITAS utiliza el servicio SBD (Short Burst Data) para el envío de datos. Para usar este servicio debe contratar a un proveedor de Iridium solicitando el alta del servicio.
El modem EDGE tiene un modelo único, el IR EDGE1601

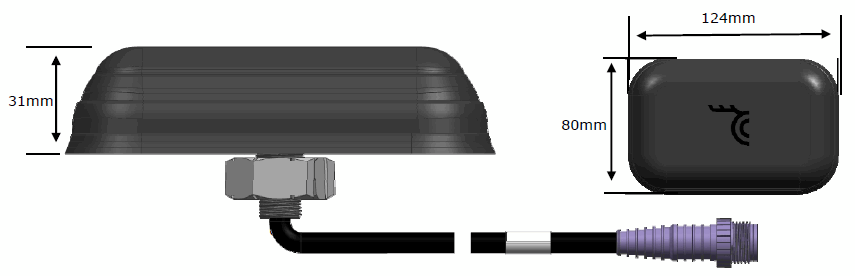

Los modelos de ITAS recomendados son el HIRD-SX-0129x-30 o en su defecto el HIRD-SX-0129x-01. Ambos modelos también pueden ser denominados ITAS 832SP
Al momento de solicitar el servicio debe indicar el IMEI del modem y la dirección y puerto donde estará instalado el Middleware. Iridium denomina DirectIP a este mecanismo de envío de datos.

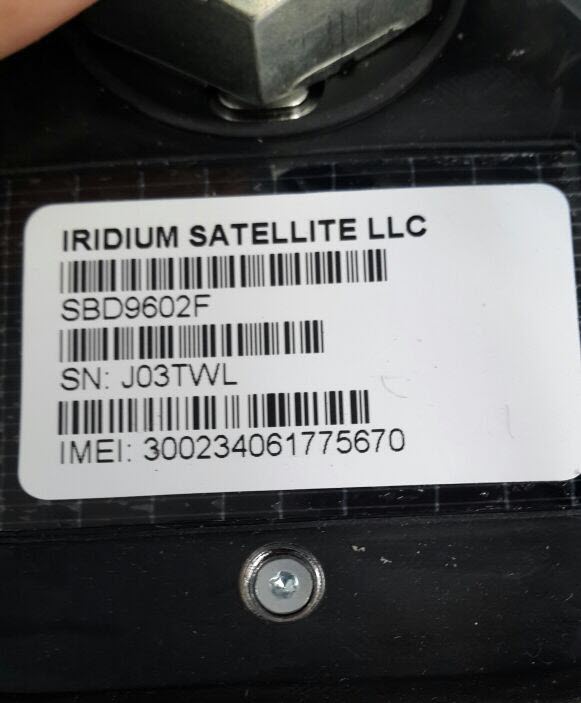

El IMEI puede encontrarlo en una etiqueta debajo del modem.
Conexión con el modem

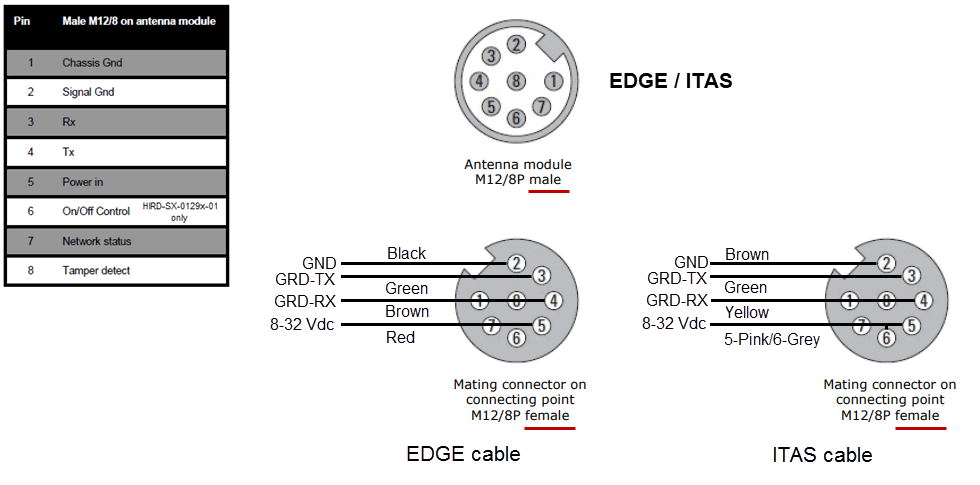

El cLAN se conecta al modem mediante un cable RS232.
Se recomienda compartir la fuente de alimentación con el cLAN.
Es solo necesario conectar el pin 6 en el ITAS HIRD-SX-0129x-01
Configuración
GRD Config

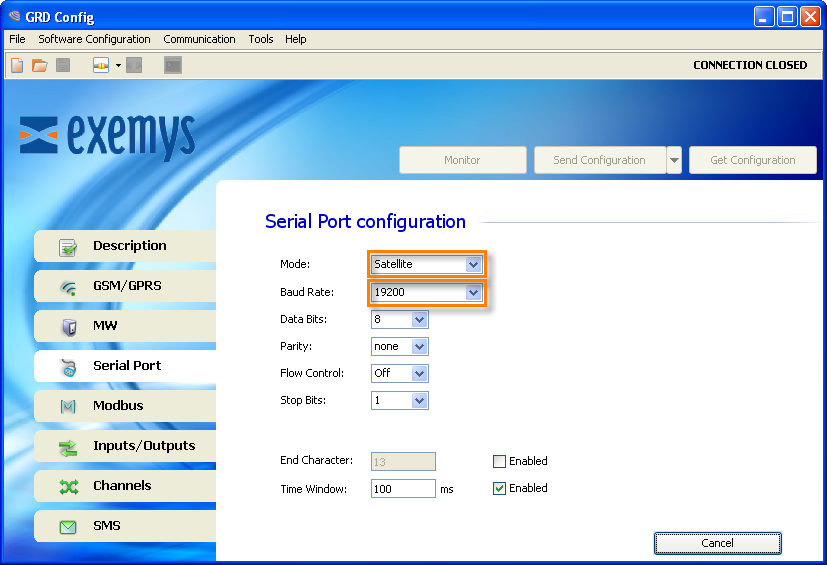

Utilice el "GRD Config" para configurar el puerto serie del cLAN como se ve en la imagen.
Una vez configurado debe programar el script para el envio de datos.
Middleware
La versión del Middleware debe ser la 4.4.0 o superior para poder recibir datos satelitales en el puerto "Servidor de GRD"

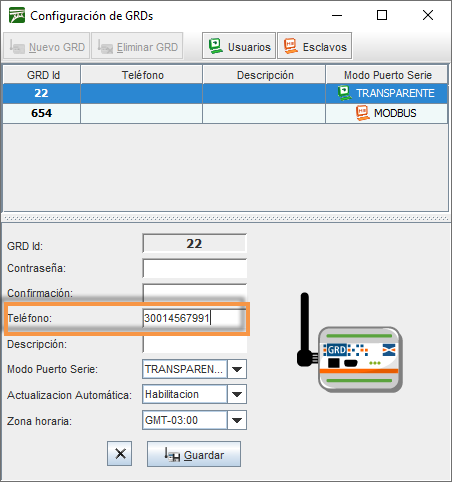

La única configuración a realizar es la carga del IMEI del modem en el campo "Teléfono" del GRD (o en el campo "Descripción si la versión de su MW es anterior a la 5.1.0)
Los registros históricos enviados por modem satelital pueden configurarse de la manera convencional en cada canal. Si desea optimizar el uso de datos del modem puede generar los registros desde el mismo script.
El cLAN ignora la configuración de reportes cuando usa el envío satelital. El MW actualizará la tabla de reportes con los valores recibidos en el último registros histórico.

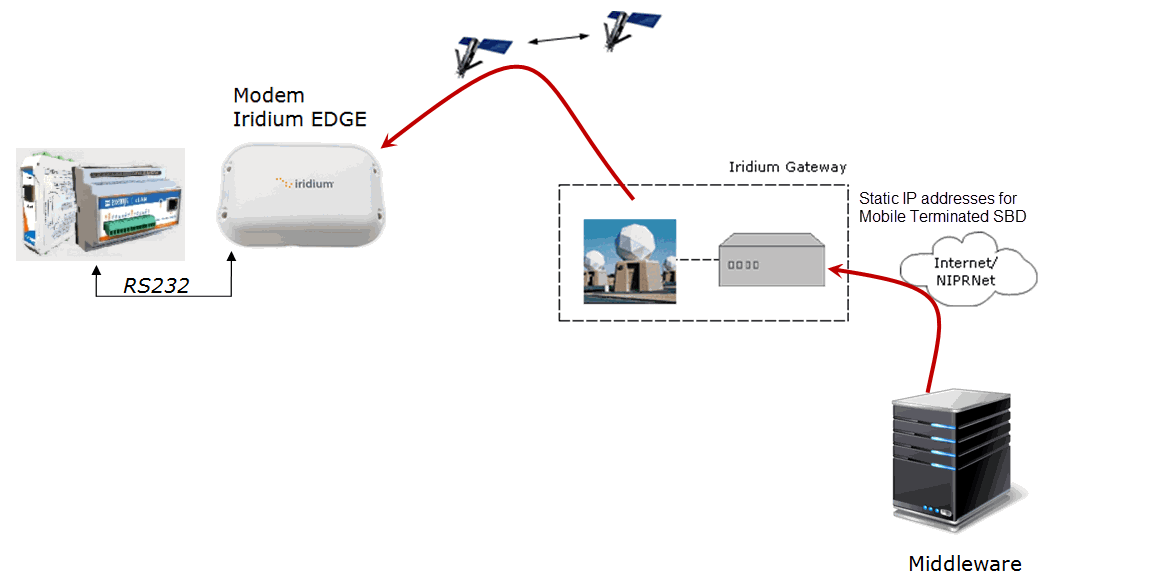

Desde la versión de firmware 2.2 del cLAN y MW 5.0.1 tambien se pueden enviar datos desde el MW hacia el cLAN.
Existen dos forma de hacerlo.
1) Cambiar valores de canales del cLAN (salidas digitales, variables de script) cargando comandos en la tabla de comandos de la base de datos del MW.
2) Enviando texto usando la conexión de Servidor Serie Transparente.
El Servidor Serie Transparente solo se usar para enviar texto simples que será recibidos desde el script. ESTE MÉTODO NO PERMITE ACCEDER AL PUERTO SERIE DEL EQUIPO EN MODO REMOTO.
Para enviar datos desde el MW al modem SBD debe contratar un servicio adicional en el proveedor satelital llamado "Static IP addresses for Mobile Terminated SBD". Al hacerlo le indicarán una URL y un puerto para el envio de datos satelitales. Estos datos los deberá agregar en el archivo C:\Program Files (x86)\Exemys\MW XF\lib\Config\Puertos.txt
Por ejemplo:
SAT_TX_URL=directip.sbd.iridium.com
SAT_TX_PORT=10800
El cLAN recibirá los datos enviados desde el MW cada vez que envíe datos. Si desea que el cLAN no tenga que esperar al envio de datos para recibir desde el MW, debe solicitar al proveedor satelital que le activen el servicio de "Ring Alert", mediante el cual se avisa que hay datos disponibles y no hay que esperar al próximo envio.
Para que el cLAN reciba datos por el método "Servidor Serie Transparente" desde el MW, debe agregar código en el script para recibir los datos enviados. Refierasé al manual de script para mas detalles.
2020-11-05
