cLAN3524-XF / cLAN3524-MQ
Características de hardware
- Puerto Ethernet: RJ45 10/100 Mbit
- Puertos Serie: 2 (ambos RS232 y RS485)
- Entradas digitales: 16 activadas por tensión (8 tambien pueden contar pulsos de hasta 1 Khz)
- Entradas analogicas: 8 configurables en 0-1V / 0-10V / 4-20mA
- Salidas digitales: 8 tipo colector abierto
- Tensión de alimentación: 10 a 30 Vdc
- Dimensiones: 85 x 60 x 105 mm (Alto x Ancho x Profundidad)
- Temperatura de operación: -15°C a +65ºC
Adquisición de datos
- Por entradas/salidas físicas
- Por entradas/salidas de expasión Modbus (maestro Modbus embebido)
- Esclavo Modbus embedido
- Otros protocolos mediante programacion de Script
Modos de funcionamiento:
- Modelo XF: Monitoreo por página Web/Base de datos (Registrador Ethernet)
- Modelo MQ: Cliente MQTT
- Monitoreo desde SCADA
- Acceso remoto a puerto serie
- Controlador para telemetría
- Control local de entradas/salidas (mediante programación de scripts)
- Conexión directa con SCADA mediante esclavos Modbus RTU o Modbus TCP
Comunicación con el servidor :
- Ethernet (local o usando internet)
- Satelital (con modem satelital externo, solo modelo XF)
Conexionado
Conexionado - Alimentación
Conexionado – Puerto RS232 – Puerto RS485
Los puertos RS232 son del tipo DTE de 3 hilos (TX, RX, GND) y poseen una bornera para su conexión.
Los puertos RS485 son de 2 hilos (TR+ y TR-) y poseen una bornera para su conexión.
No hace falta configurar si se va a usar el puerto en RS232 o en RS485, solo hay que conectarlo en los bornes que corresponda según su uso.

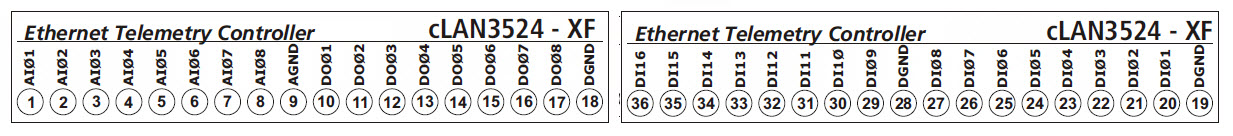

A continuación se indican los bornes de conexión de las entradas y salidas del cLAN.
No es necesario abrir el equipo para cambiar la configuración de las entradas analógicas entre tensión y corriente ya que se realiza automáticamente cuando se selecciona el modo en el configurador.
El modelo MQ comparte los mismos bornes de conexión.
2020-09-28
