cLAN3625-XF-WiFi / cLAN3625-MQ-WiFi
Características de hardware
- Puerto Ethernet: RJ45 10/100 Mbit
- WiFi 2.4Ghz. 802.11 b/g/n/e/i Wi-Fi. Antena provista de 2dBi con conector RP-SMA.
- Puertos Serie: 2 (Uno RS232 y otro RS485)
- Entradas/Salidas digitales: 6 configurables
- Como entradas, activadas por tensión (tambien pueden contar pulsos de hasta 45 Hz)
- Como salidas, tipo colector abierto
- Entradas analogicas: 4 configurables en 0-1V / 0-10V / 4-20mA (Configurables por software)
- Tensión de alimentación: 10 a 30 Vdc
- Temperatura de operación: -15°C a +65ºC
Adquisición de datos
- Por entradas/salidas físicas
- Por entradas/salidas de expasión Modbus (maestro Modbus embebido)
- Esclavo Modbus embedido
- Otros protocolos mediante programacion de Script
Modos de funcionamiento:
- Modelo XF: Monitoreo por página Web/Base de datos (Registrador Ethernet)
- Modelo MQ: Cliente MQTT
- Monitoreo desde SCADA
- Acceso remoto a puerto serie
- Controlador para telemetría
- Control local de entradas/salidas (mediante programación de scripts)
- Conexión directa con SCADA mediante esclavos Modbus RTU o Modbus TCP
Comunicación con el servidor :
- Ethernet (local o usando internet)
- Wi-Fi (local o usando internet)
- Satelital (con modem satelital externo, solo modelo XF)
Conexionado

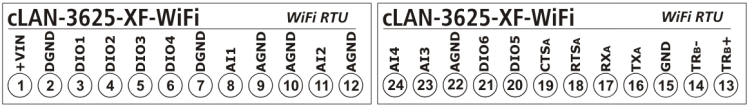

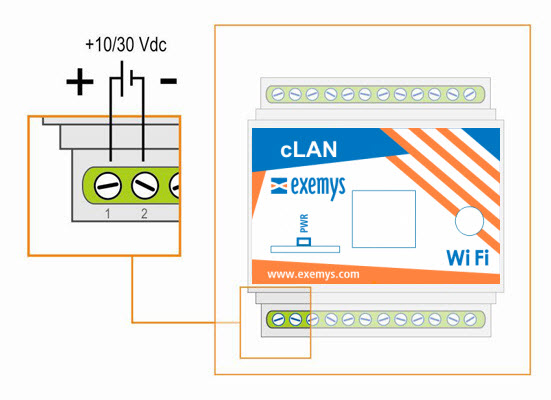

Conexionado - Alimentación
|
- El equipo y su fuente de alimentación deben ser instalados en un recinto solo accesible a personal técnico especializado
- El equipo y su fuente de alimentación deben contar con un dispositivo externo de desconexión de la red eléctrica
|

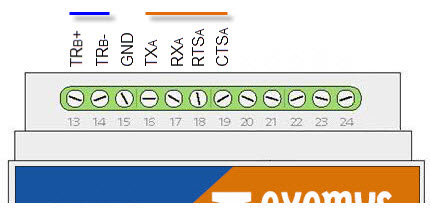

Conexionado – Puerto RS232 – Puerto RS485
El puerto A es un puerto RS232 es del tipo DTE de 5 hilos (TXA, RXA, RTSA, CTSA, GND) y posee una bornera para su conexión.
El puerto B es un puerto RS485 son de 2 hilos (TRB+ y TRB-) y posee una bornera para su conexión.
El modelo MQ comparte los mismos bornes de conexión.
