El MW posee la capacidad de conectarse con una base de datos MySQL o SQL. Al hacerlo crea un esquema y una base de datos con el nombre designado en su respectiva configuración que a su vez se compone de 3 tablas donde se intercambia información con el MW. Mediante estas tablas es posible conocer el estado de las entradas y salidas del ERD, además podemos leer el valor de los históricos y también podemos actuar sobre las salidas.
Se debe tener presente que existen 2 tipos de información que el ERD puede enviar. Por un lado se encuentran los reportes que contienen los valores actuales de las entradas y salidas que son actualizados según el criterio configurado en el ERD, de los cuales podemos elegir que es lo que nos interesa tener actualizado y bajo que condiciones, los valores son actualizados solo cuando exista conexión con el MW. Por otro lado, de forma independiente tenemos los históricos, que constan de registros de eventos o por tiempo (logs) que se almacenan en el ERD y son enviados al MW, de no existir conexión los registros permanecen en el equipo hasta recuperar la conexión.
Al cargarse los parámetros de la conexión con la base de datos y arrancar el MW se crean automáticamente el esquema y las tablas.
A continuación se detalla las tablas con los diferentes campos que la componen y en un apéndice aparte se muestran algunas consultas para acceder a las mismas.
El idioma con que el MW crea las tablas puede modificarse. Vea al final de esta sección como hacerlo.
En la tabla de reportes se almacenan los últimos valores que envió el ERD, como así también el estado del mismo.
Cuando se crea un nuevo ERD, este se agrega automáticamente en la tabla de reportes y a partir de ese momento se puede conocer el estado del mismo por este medio, solo resta realizar las consultas apropiadas para conocer los parámetros deseados. Por cada ERD existe una entrada en la tabla y esta se va actualizando con los reportes que provengan de ese ERD. El campo de fecha en primera instancia toma el valor NULL hasta que llegue algún reporte consistente.
Se indican los nombre de las tablas y campos primero en español y luego en ingles.
Nombre de la Tabla: "reportes / reports"
Campo |
Descripción |
Condición |
Valores posibles |
grd_id |
Número de ID del ERD/GRD |
|
1 a 4000 |
estado / state |
Indica el estado de la conexión |
Conectado |
1 |
Desconectado |
0 |
||
I1 a i200 |
Estado de las entradas digitales |
Encendida |
1 |
Apagada |
0 |
||
o1 a o200 |
Estado de las salidas digitales |
Encendida |
1 |
Apagada |
0 |
||
an1 a an200 |
Valor de las entradas analógicas |
En entradas analógicas de 0-10v con 2 dígitos |
0 a 1000 |
En entradas analógicas de 0-10v con 3 dígitos |
0 a 10000 |
||
En entradas analógicas de 4-20mA con 2 dígitos |
400 a 2000 |
||
En entradas analógicas de 4-20mA con 3 dígitos |
4000 a 20000 |
||
Entradas analógicas de MODBUS |
-32768 a 32767
o |
||
p1 a p200 |
Valores de las entradas de pulsos |
En entradas de pulsos |
0 a 1000000000 |
Entradas de pulsos de MODBUS |
-2147483648 a 2147483647 |
||
fecha |
Fecha de último reporte |
|
Ej: 2008-12-30 17:44:50 |
En la tabla de históricos se almacenan los históricos reportados por todos los ERDs/GRDs. Existen distintos tipos de históricos, por ejemplo, por entradas digitales, por salidas digitales, por entradas analógicas y dentro de estos últimos pueden ser por tiempo o por cambio.
Se indican los nombre de las tablas y campos primero en español y luego en ingles.
La tabla que contiene la información posee el siguiente formato.
Nombre de la Tabla: "historial / historical "
Campo |
Descripción |
Condición |
Valores posibles |
id_historial / historical_id |
Número de orden del histórico |
|
|
grd_id |
Número de ID del ERD/GRD |
|
1 a 4000 |
tipo_registro / register_type |
Tipo de registro ingresado |
En entradas digitales |
8 |
En salidas digitales |
9 |
||
En entradas analógicas |
11 |
||
En entradas de pulsos |
12 |
||
timestamp |
Fecha del histórico |
|
Ej: 2008-12-30 17:44:50 |
direccion / address
|
Número de la entradas o salida |
En entradas digitales |
1 a 200 |
En salidas digitales |
1 a 200 |
||
En entradas analógicas |
1 a 200 |
||
En entradas de pulsos |
1 a 200 |
||
valor / value
|
Valor del reporte |
En entradas digitales |
0 ó 1 |
En salidas digitales |
0 ó 1 |
||
En entradas analógicas de 0-10v |
0 a 1000 |
||
En entradas analógicas de 0-10v |
0 a 10000 |
||
En entradas analógicas de 4-20mA con 2 dígitos |
400 a 2000 |
||
En entradas analógicas de 4-20mA con 3 dígitos |
4000 a 20000 |
||
En entradas de pulsos |
0 a 1000000000 |
||
Entradas analógicas de MODBUS |
-32768 a 32767 |
||
Entradas de pulsos de MODBUS |
-2147483648 a 2147483647 |
||
Entradas analógicas de PT100 (-200 °C a 850 °C) |
-2000 a 8500 |
||
tipo_historico / historical_type |
Motivo del históricos |
Entradas digitales |
NULL |
Salidas digitales |
NULL |
||
Reporte temporal actual de entradas analógicas |
1 |
||
Entrada analógica por debajo del mínimo |
2 |
||
Entrada analógica entre el mínimo y el máximo |
3 |
||
Entrada analógica supera el máximo |
4 |
||
Reporte temporal minimo actual de entradas analógicas |
5 |
||
Reporte temporal maximo actual de entradas analógicas |
6 |
||
Reporte temporal promedio actual de entradas analógicas |
7 |
||
Entradas de pulsos |
NULL |
La tabla de escrituras se utiliza para actuar sobre las salidas digitales del ERD. Escribiendo los parámetros sobre la base de datos es posible activar o desactivar cualquiera de las salidas del equipo.
El MW está de forma continua chequeando si se ha escrito alguna orden, de ser así la quita de la base de datos y actúa. Si los datos ingresados poseen errores, los parámetros serán eliminados de la base de datos sin realizar ninguna acción.
Se indican los nombre de las tablas y campos primero en español y luego en ingles.
Nombre de la Tabla: "escrituras / commands "
Campo |
Descripción |
Valores posibles |
| num_escritura / command_id | Numero de orden del comando | |
grd_id |
Número de ID del ERD/GRD | 1 a 4000 |
salida / output_number |
Número de salida que se desea modificar | 1 a 200 |
estado / state |
Estado que debe tomar | 0 (Apagado) |
1 (Encendido) |
||
fecha / date |
Fecha actual | Ej: 2008-12-30 17:44:50 |

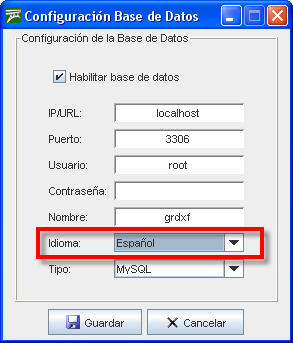

Para acceder a la pantalla de Base de datos es necesario en principio detener el MW presionando el botón de Stop en la pantalla principal, luego entramos a Configuración -> Base de Datos.
La pantalla de Base de datos hace referencia a la base de datos donde se almacenan los históricos, reportes y se reciben posibles cambios en las salidas digitales. Tambien puede seleccionar el idioma con que se crearán las tablas.
Desde aquí podemos modificar la habilitación de la base, la dirección IP, el puerto, el nombre y el tipo de la base de datos (MySQL y SQL) que contienen la información y por último configurar el usuario y la contraseña para que el MW pueda acceder a la base de datos.
|
Debe crear la base de datos (MySQL o SQL) y el usuario configurado para el MW debe tener habilitados en la base de datos todos los permisos de lectura y escritura. |
Para determinar el estado de la base de datos podemos acceder a la pantalla de monitoreo de la base de datos en Monitoreo -> Base de Datos.
El monitoreo de base de datos nos indica el funcionamiento de las tablas que la componen y se presentan en la siguiente pantalla.
La dirección IP, el puerto y el nombre de la base de datos deben coincidir con el ingresado en la configuración original, luego nos encontramos con las tres tablas que componen la base de datos para el MW. Si todo funciona correctamente las tres deben indicar “Lista”, si esto no ocurre verifique la dirección IP, el puerto de conexión, el nombre de usuario y la contraseña, verifique que el servicio de la base MySQL se encuentre funcionando y que el usuario tenga los permisos de lectura y escritura para acceder a la base.
