Dependiendo de la aplicación usted podrá optar por alguno de los siguientes modelos:
Modelo |
Puerto Serie |
Maestro MODBUS incorporado |
Entradas Discretas |
Salidas Discretas |
Entradas analógicas |
Entradas de conteo |
ERD2401 |
RS232/RS485 |
Si |
6 |
2 |
- |
6* |
ERD3404 |
RS232/RS485 |
Si |
- |
- |
8 |
- |
* Las entradas discretas pueden actuar como entradas de conteo

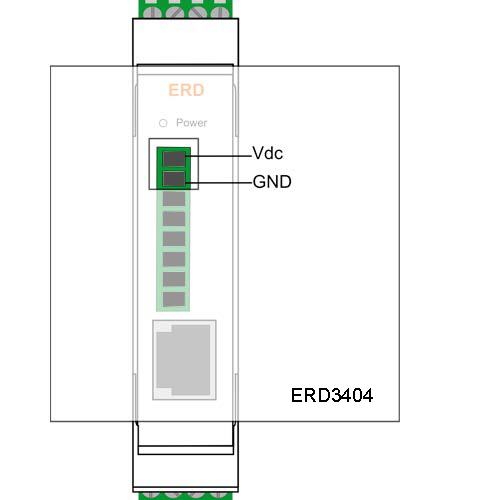

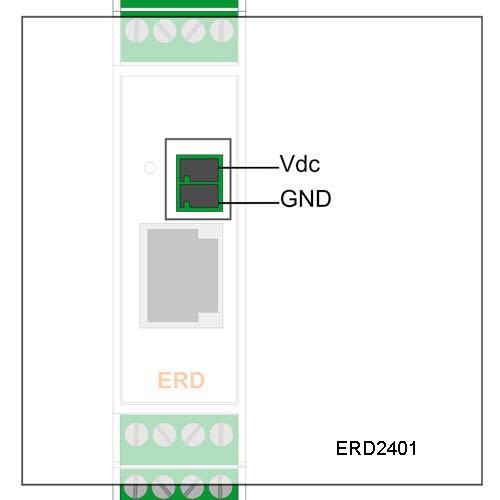

Los bornes 1 y 2 corresponden a la alimentación.

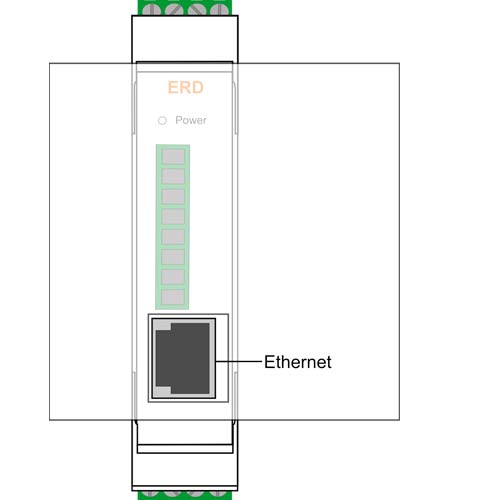

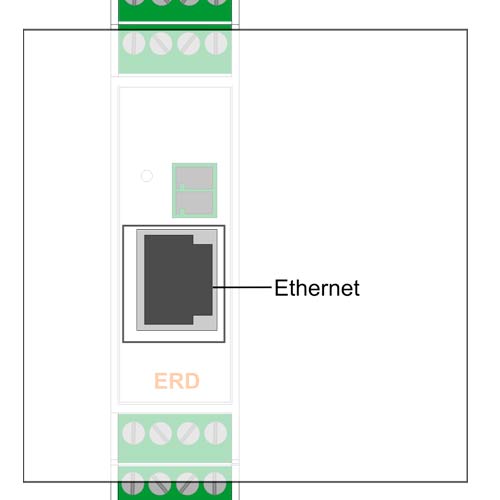

Todos los modelos de ERD poseen un puerto de comunicación Ethernet. Este puerto se utiliza tanto para configurar el ERD como para comunicarse con el MW.
El equipo posee la posibilidad de adquirir una dirección IP por DHCP, pero está dirección puede colocarse como fija a traves de su respectiva configuración. Si usted no posee un servidor de DHCP el equipo indicará que no posee dirección IP y la misma debe ser fijada.

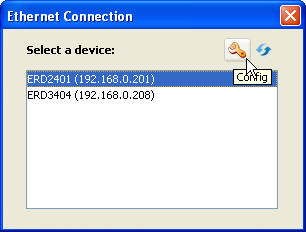

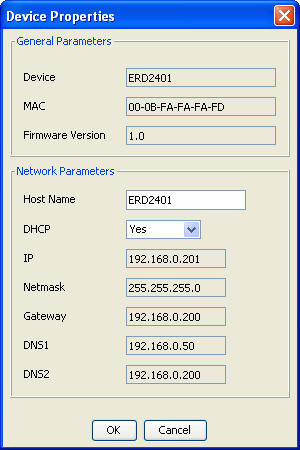

Y luego se muestra la pantalla de configuración de la conexión con la red

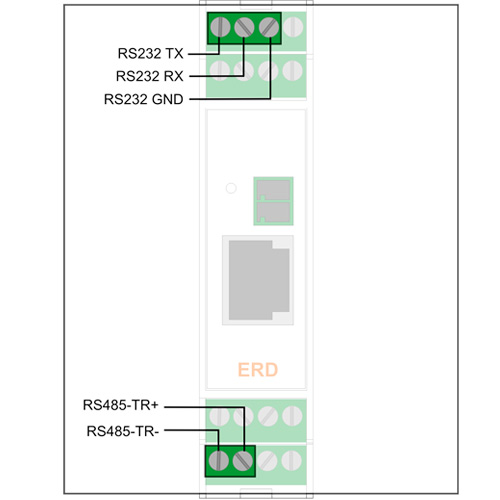

El puerto RS232 es del tipo DTE de 3 hilos (TX, RX, GND) y posee una bornera para su conexión.

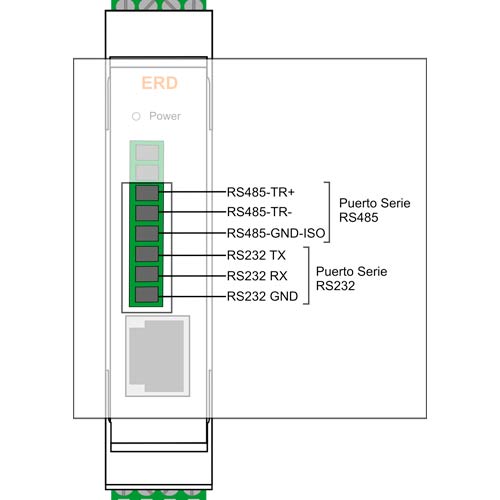

El puerto RS485 posee 2 pines de conexión TR+ y TR- y un común si se desea conectar

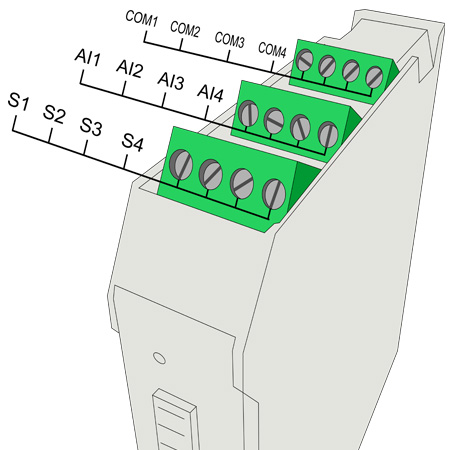

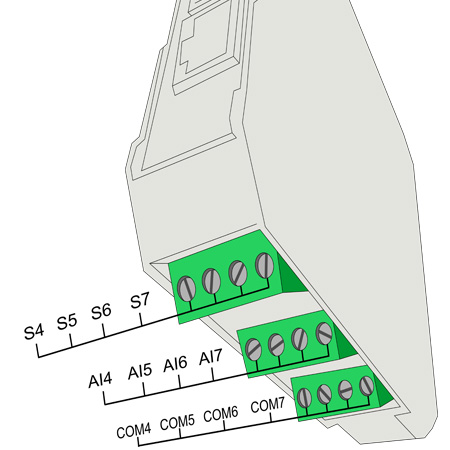

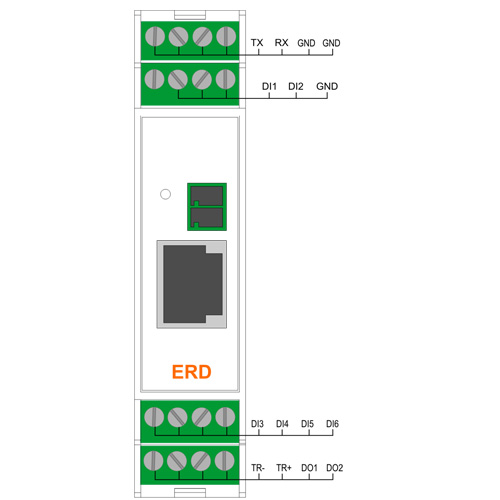

A continuación se indican los bornes de conexión de las entradas/salidas y alimentación del ERD, dependiendo de cada modelo. Lea el apéndice "Características de alimentación y de Entradas / Salidas " para saber como conectarlas y sus caraterísticas.

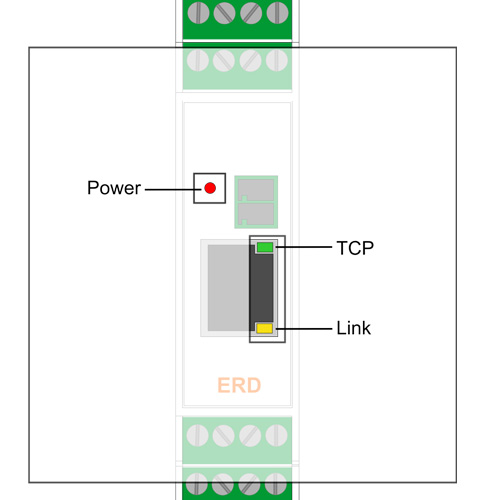

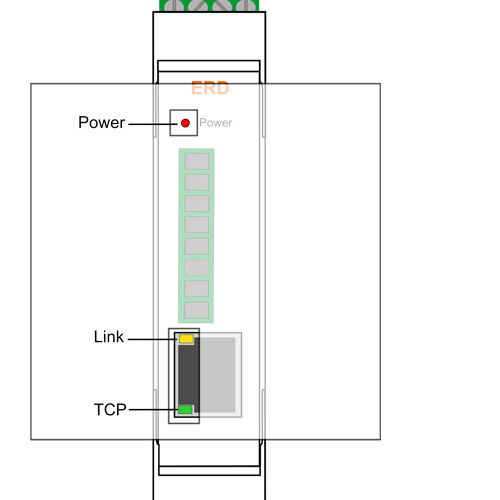

El ERD tiene 3 LEDs indicadores.
ROJO: Energía aplicada al ERD
AMARILLO: Estado de la red Ethernet
VERDE: Estado de la conexión con el Middleware
A continuación se da el detalle de que indica cada LED en forma independiente y en combinación.
AMARILLO |
VERDE |
Descripción |
1/2 segundo encendido y 1/2 segundo apagado |
- |
Tiempo de acceso a consola serie. |
Encendido |
Encendido |
Inicializando sistema o borrando memoria |
Titila alternativamente con el led VERDE |
Titila alternativamente con el led AMARILLO |
Falla crítica (contactenos a soporte@exemys.com) |
Titila como una baliza, 90% de un |
- |
Tiene una dirección IP y conexión ethernet. Este es el estado normal de operación |
Titila muy rápido |
Apagado |
Ausencia de conexión ethernet |
- |
Titila muy rápido |
Conectando al MW |
- |
Encendido |
Conectado al MW |
- |
Un solo destello |
Enviando o recibiendo un datos con el MW |
