El GRD permite generar alarmas que son reportadas por mensajes de texto (SMS) al destinatario que nosotros deseamos, esto nos permite que ante un determinado evento, el cual fue previamente configurado, nos informe mediante un SMS de la situación.
En los equipos que cuentan con esta caracteristica se habilita la solapa de configuración correspondiente "SMS" como se muestra en la figura
A continuación se seleccionan los canales de entradas y salidas que deseamos que aparezcan en nuestra lista de eventos SMS dentro de cada canal. Esto se realiza ingresando a cada uno y colocando el tilde en la opción SMS de históricos.

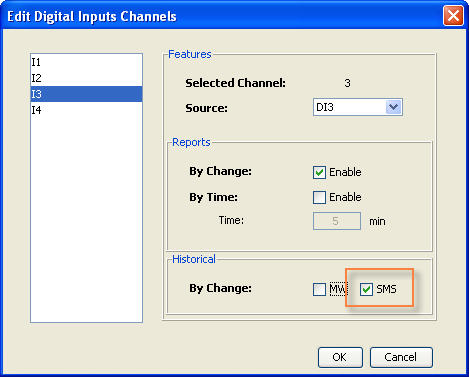

En las entradas digitales

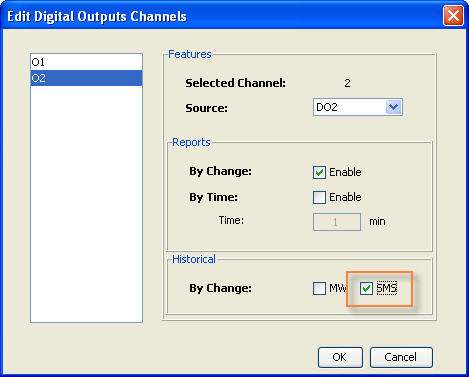

En las salidas digitales

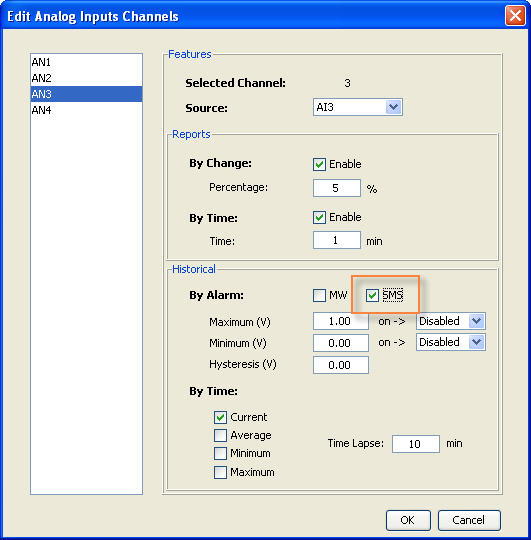

En las entradas analógicas
|
Los límites de alarma se calculan mas adelante. |
Una vez que tildamos las entradas y salidas deseadas, las mismas pasan a formar parte de la lista de SMS posibles de eventos para que luego podamos selecciónar el evento específico que nos interesa.

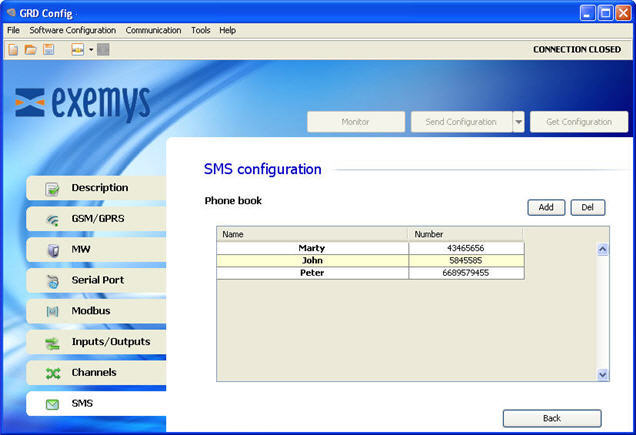

Accedemos a la agenda de destinatarios posibles seleccionando la solapa "SMS" y luego "Phone Book"

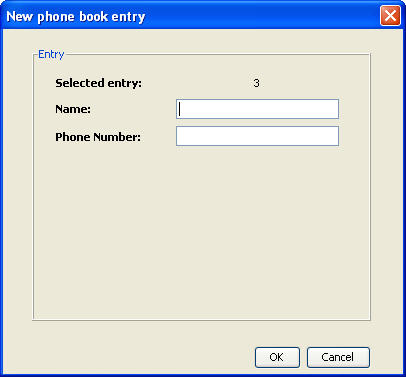

Para agregar un nuevo destinatario presionamos en "Add" que abre la siguiente ventana
Donde se coloca el nombre de referencia "Name" y el número telefónico del destino del mensaje "Phone Number"

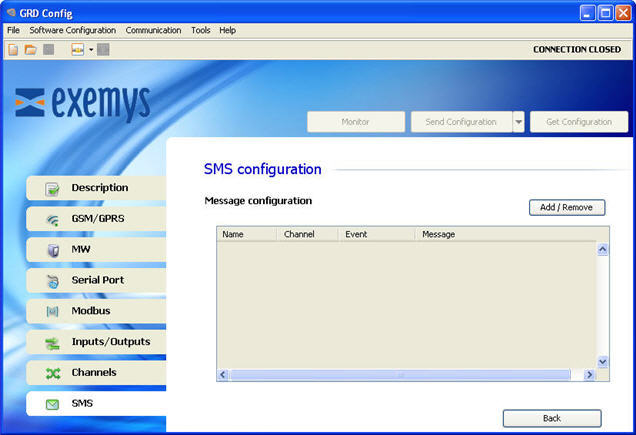

De todos mensajes en donde hemos indicado previamente en cada canal que deseamos agregar a nuestra lista de mensaje, debemos seleccionar solo los eventos que nos interesan. Para seleccionar estos eventos debemos ingresar a la solapa de "SMS" y luego "Message Configuration".
Alli presionando el botón "Add / Remove" que se indica en la figura

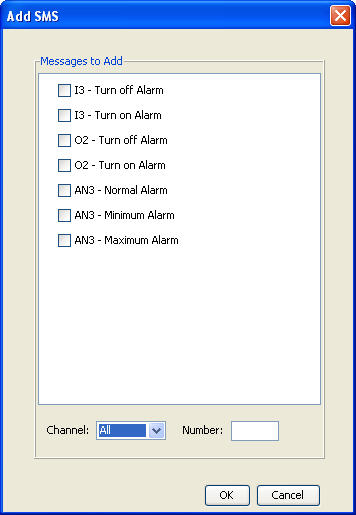

Esto despliega la lista de todos mensaje que podemos seleccionar. Según nuestro ejemplo serían los que previamente seleccionamos.
La particularidad aquí es que cada uno de los eventos que puede generar un canal puede ser seleccionado independientemente de otro. Por ejemplo, podemos indicar que se envíe un SMS cuando el canal I3 se encendio pero no cuando se apago, o podríamos seleccionar que se mande un mensaje cuando el canal analógico AN3 supere el máximo únicamente.
|
Es posible seleccionar hasta 50 eventos como máximo. |

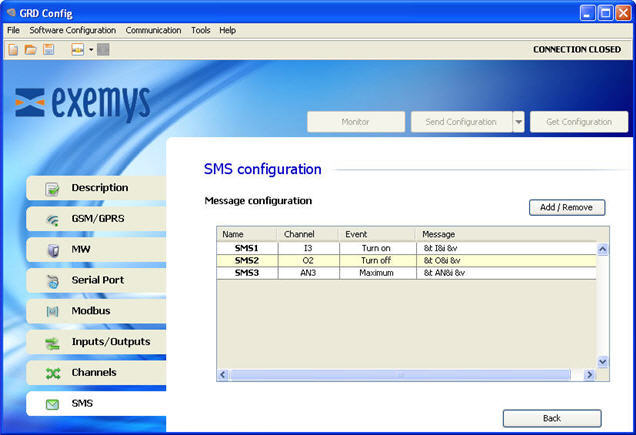

Seleccionando algunos nos queda algo como lo siguiente, donde se indica un mensaje por defecto con la fecha (&t), el número de entrada (&i) y el valor (&v)
Para modificar el mensaje y agregar los destinatarios que reciben cada uno de los mensajes se hace doble click sobre ellos.

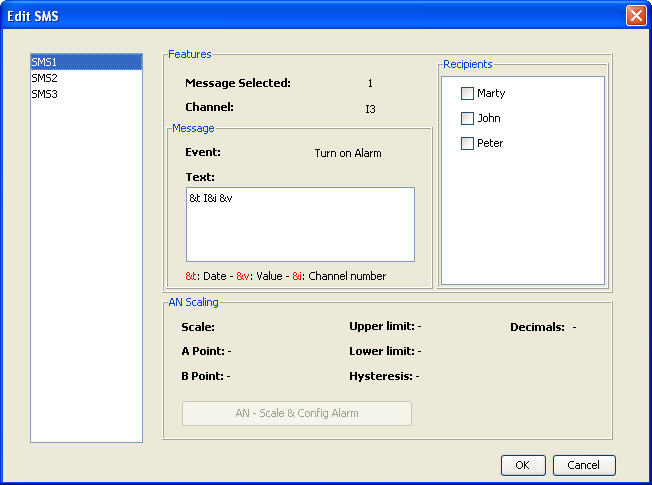

Haciendo doble click sobre un canal se muestra lo siguiente
Como se puede observar en "Recipients" se encuentran aquellos nombres que fueron ingresados en el "Phone Book" y que son posibles de seleccionar para que se les envíe el mensaje que nosotros deseamos, tenga en cuenta que seleccionar alguno para un determinado evento de un canal no implica que se aplique al resto de los canales o de los eventos.
También podemos modificar el texto que es envíado con un máximo de 60 caracteres.

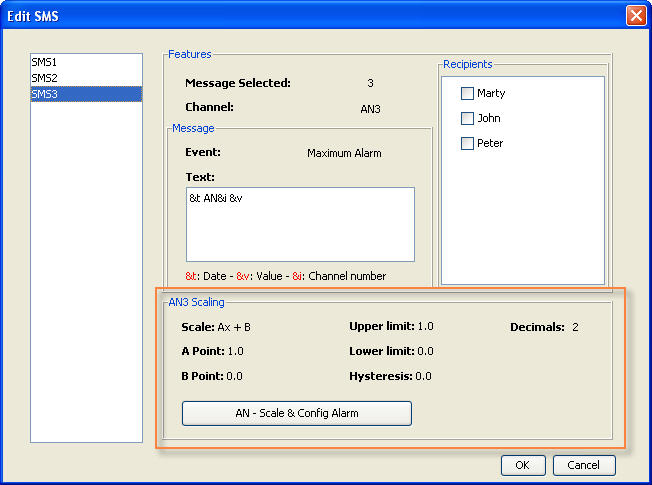

La sección "AN Scaling" que en la figura anterior se ve deshabilitada, solo se habilita seleccionando el canal de una entrada analógica como en la figura siguiente.
En las entradas analógicas es posible colocar un escalado de forma tal que el mensaje que es enviado tenga un número que exprese con certeza la magnitud que se está midiendo. Presionando el botón de "AN - Scale & Config Alarm" se indican los valores.

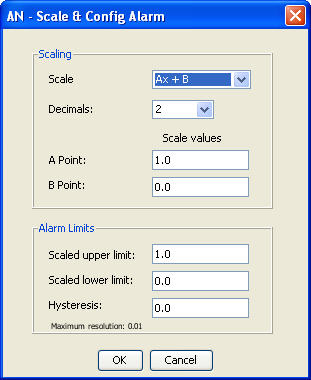

Ingresando en "AN - Scale & Config Alarm" vemos la siguiente imagen
Tenemos 2 secciones, la de "Scaling" que permite definir los valores para que la señal de entrada se encuadre con la variable física que se está midiendo, y por otro lado "Alarm Limits" que refiriendose a la variable antes adaptada permite definir los limites en los cuales deseamos que se disparen los eventos de mínimo, normal y máximo para este canal. Tenga en cuenta que los valores que sean modificados aquí se aplican a ese canal en todos sus eventos.
Dentro de "Scaling" encontramos "Scale" que nos define el tipo de escalado que vamos a utilizar, de momento son 2 los tipos posibles "Ax+B" y "Two Points". En el primero lo que tenemos es la ecuación de una recta donde A define la pendiente y B la ordenada al origen.

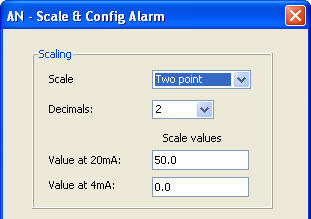

En el caso de "Two Points" lo que se define es los valores que toma la variable física que se está midiendo en el valor máximo y mínimo del canal. Como ejemplo de esto podemos suponer una sonda de nivel de 4 a 20 que según el fabricante en 4mA indica 0 metros y en 20mA indica 50 metros, se debería colocar entonces en "Two Points" los valores como se ve en la siguiente figura.

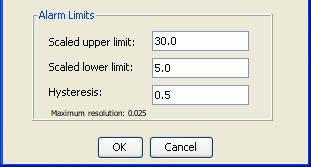

Los valores de "Alarm Limits" se definen en función de los valores escalados, citando el ejemplo anterior diremos que si nuestro límite de alarma superior deseamos que sea 30 metros y nuestro limite de alarma inferior 5 metros con una histeresis de 50cm definimos los límites de la siguiente manera.
|
Recuerde que los valores modificados en esta ventana modifica los valores del canal en todos los eventos |
A modo informativo, modificar los valores de los límites escalados modifica los límites en la solapa de "Historical" en la sección "by Alarm".
