Solo para GRD-2G

Características de alimentación y de Entradas / Salidas

A continuación se detallan los valores mínimos y máximos admisibles tanto en las entradas y salidas digitales como en las entradas analógicas de corriente y tensión, como así también el consumo y alimentación del GRD.

Alimentación

Parámetro

Condición

Mínimo

Máximo

Unidades

Tensión de entrada



10

30

Vdc

Consumo medio

GRD a 24 Vdc

GRD a 12 Vdc



80

90

mA

Consumo máximo

GRD a 24 Vdc

GRD a 12 Vdc



1

1

A

Entradas Digitales

Para activar las entradas digitales se debe aplicar una tensión continua en forma externa. Esta fuente de tensión tiene que compartir el Terminal de GND con la alimentación del equipo. De ser necesario se puede usar la misma fuente que se utiliza para alimentar al GRD.
El tipo de entrada es Sinking. Acepta sensores o dispositivos tipo PNP sourcing.

Parámetro

Mínimo

Máximo

Unidades

Entrada activada

3.5

25

Vdc

Impedancia de entrada

2



KΩ

Frecuencia de conteo (1)

0

50

Hz

Frecuencia de conteo (2)

0

1

Khz

(1) GRD3301-XF, GRD3305-XF/ (2) GRD3534-XF

A continuación se muestran 2 ejemplos de cómo conectar una entrada ya sea directamente desde la misma fuente que alimenta al equipo como desde una fuente externa en donde se ve claramente que deben compartir el Terminal común.



Salidas Digitales

Las salidas digitales son del tipo colector abierto. La carga que se conecte debe alimentarse con una fuente de tensión externa y tienen que compartir el Terminal de GND con la alimentación del equipo. De ser necesario se puede usar la misma fuente que se utiliza para alimentar al equipo.
El tipo de salida es NPN Sourcing (Colector Abierto).

Parámetro

Máximo

Unidades

Tensión soportada

45

Vdc

Corriente

50

mA



Salidas Digitales para accionar un Relé

Cuando se utiliza la salida digital para accionar la bobina de un relé es necesario agregar a la conexión un diodo de protección para evitar daños a la salida del equipo. Este se debe conectar en inversa, es decir el ánodo al borne de la salida del equipo y el cátodo al borne positivo que alimenta al Relé.
El Relé debe alimentarse utilizando una fuente de tensión externa, compartiendo el Terminal de GND con la fuente del equipo, o de ser necesario se puede emplear la misma fuente con la que se alimenta al GRD.
A continuación se muestra en la siguiente imagen como realizar la conexión de un relé en una salida digital del equipo:


Entradas Analógicas

Las entradas analógicas están referidas al Terminal GND del equipo, por lo que la fuente que se utilice para alimentar al sensor debe compartir el borne GND con el equipo.

Entradas Analógicas de Tensión (0-10V / 0-1V)

Parámetro

Valor

Unidades

Fondo de escala

10 / 1

Vdc

Resolución

1 / 0.1

mV

Impedancia de entrada

11.4

KΩ

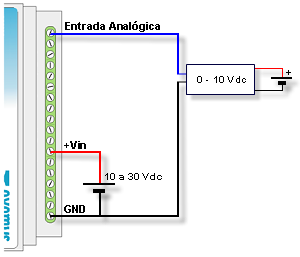

A continuación se muestran 2 ejemplos de cómo conectar una entrada analógica de tensión tanto para fuente simple como para fuentes independientes.



Entradas Analógicas de Corriente (4-20mA)

Parámetro

Valor

Unidades

Fondo de escala

20

mA

Resolución

10 / 1

uA

R de shunt

100

A continuación se muestran 2 ejemplos donde se puede ver la conexión de un sensor de 4 – 20 mA compartiendo la fuente con el equipo para sensores pasivos o para sensores activos con fuente independiente
