Alguno modelos de cLAN/GRD cuentan con entradas salidas propias
A continuación veremos que tipos de entradas/salidas podemos tener y que parámetros podremos configurarles a cada una.
Es importante aclarar que esta configuración es aplicable solo a las entradas/salidas propias y no a entradas provenientes de consultas Modbus.

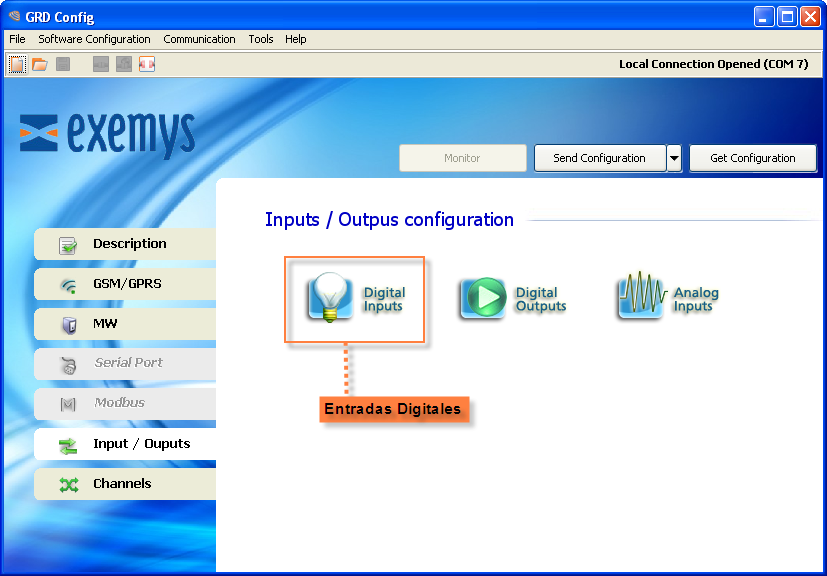

Para la configuración de los parámetros se deberá ingresar al menú “Inputs/Outputs” y alli adentro seleccionar el tipo de entrada/salida:

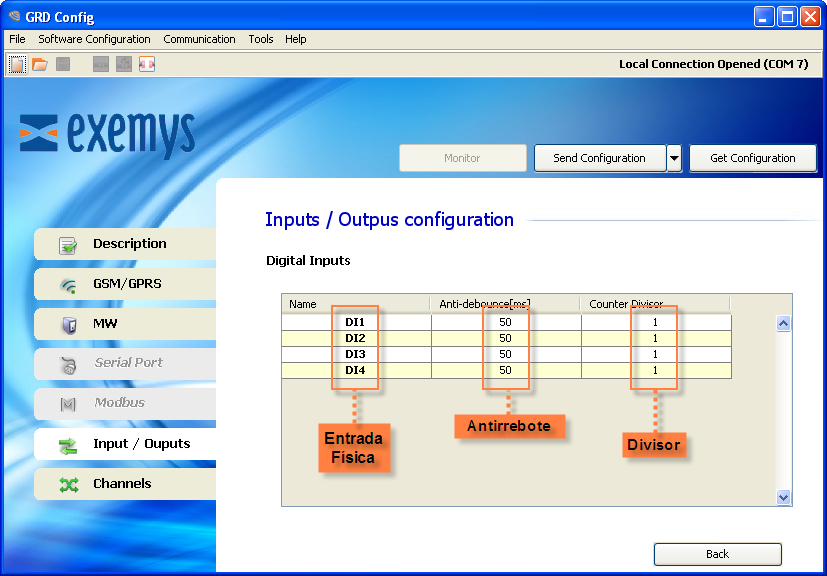

Al ingresar en la configuración de una entrada digital veremos que podemos configurar 2 parámetros uno es el antirrobote que queremos para evitar ruidos y el divisor de conteo en caso de que sea utilizada como entrada de pulsos.
El valor del antirrobote puede ser configurado entre 1 y 250 ms. En equipos con mas de 8 entradas, las mayores a 8 tienen un antirrebote fijo en 250 ms.
El divisor de conteo puede tomar un valor entre 1 y 1000.

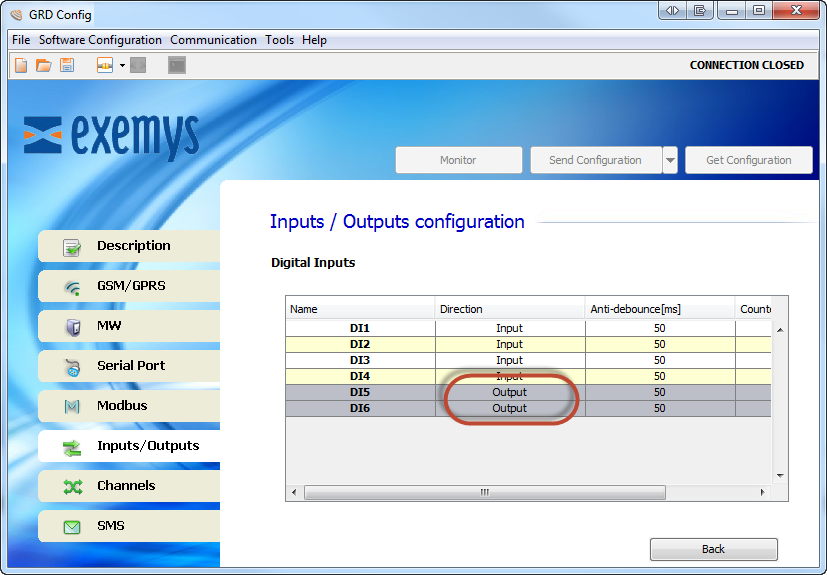

En el cLAN2205-XF y en los GRD3621-XF-3G y GRD3625-XF-3G también debe configurar si el terminal de entrada/salida digital actua como entrada o como salida.
Tenga especial cuidado de no aplicar tensión directa a un borne configurado como salida y activo (ON).

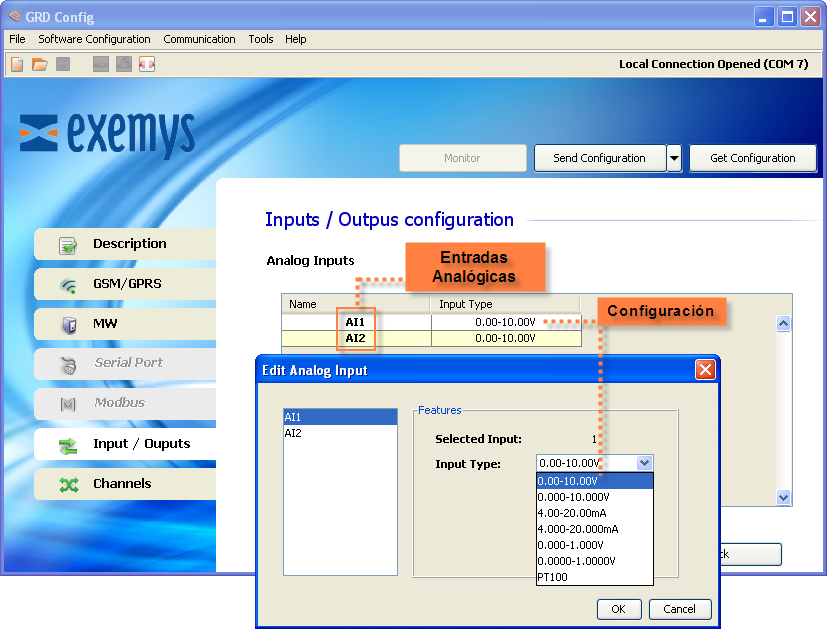

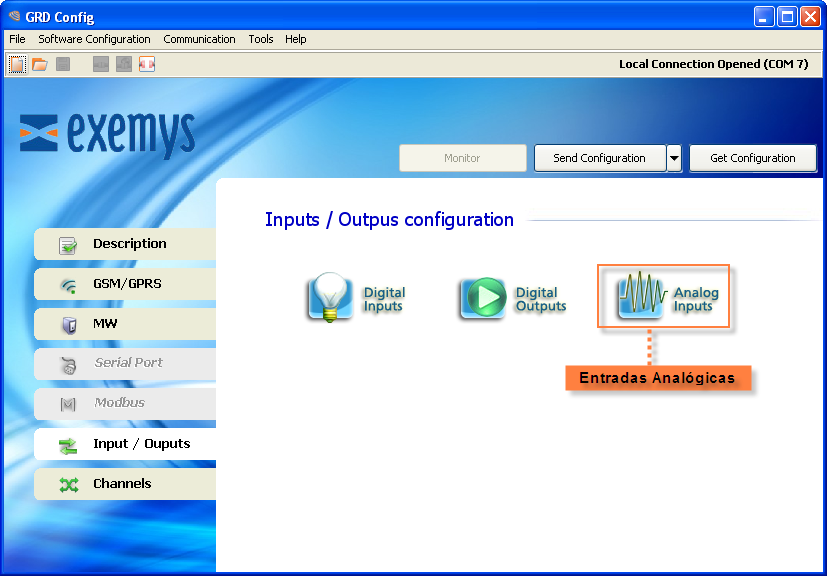

En la configuración de las entradas analógicas podemos seleccionar según el modelo de GRD/cLAN como queremos que opere la misma, esto se refiere a si vamos a medir tensión o corriente y la resolución de la misma.
Las entradas analógicas pueden ser configuradas de las siguientes maneras:
 |
Para usar la entrada en modo PT100 también debe configurar dos jumpers en el interior del GRD-3301-XF y del GRD-3621-XF-3G |
