Características disponibles según versiones de firmware (si tiene una versión anterior de firmware consulte como actualizarlo)
- Alertas y control SMS desde firmware 4.0.0
- Programación de script desde firmware 5.0.0

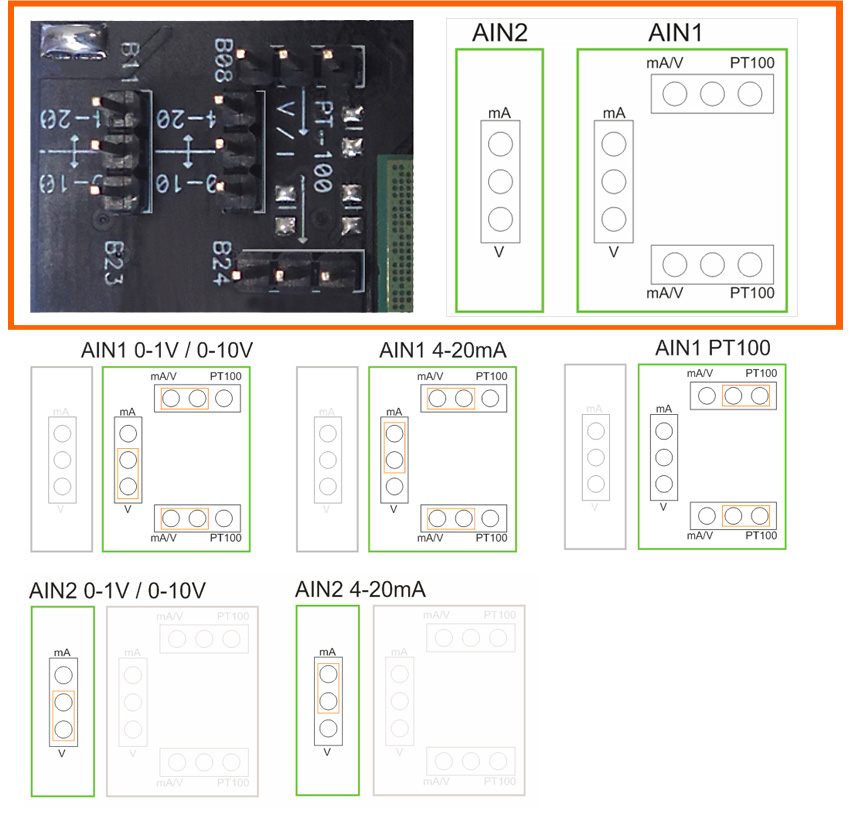

Debe seleccionar si las entradas analógicas serán del tipo 0-10V, 4-20 mA o PT100 con los jumpers internos del equipo. Desarmelo con cuidado y coloque los jumpers según indica la figura.

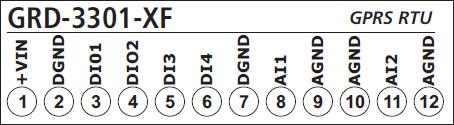

Si conecta un sensor PT100 a la entrada AI1, el borne AI1 (8) se será PT + y los bornes AGND (9 y 10) serán PT - . Si usa una PT100 de 3 hilos conecte el cable independiente al borne 8 y los otros dos cables a los bornes 9 y 10. Si usa una PT100 de 2 hilos, conecte un hilo al borne 8 y el otro hilo a los bornes 9 y 10.
Recuerde que luego deberá tambien configurar desde el GRDconfig indicando el tipo de entradas que está usando

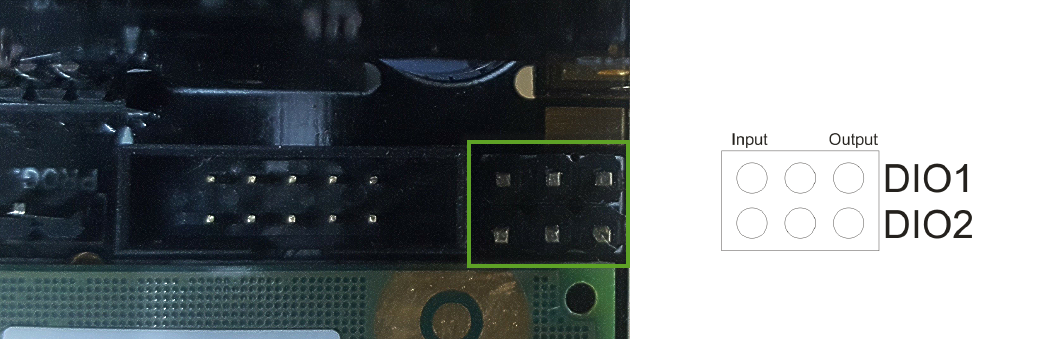

Los bornes 3 y 4 pueden funcionar como entrada o como salida digital según se configuren los jumper internos del equipo.
