GRD3305-XF

• SIMs: 1
• USB: 1 (Configuración)
• Comunicación 2G y 2.5G (GPRS, EDGE) (bandas norteamericanas y europeas)
• Puertos Serie: 1 (RS232 y RS485)
• Entradas digitales: 4 activadas por tensión (tambien pueden contar pulsos de hasta 50 Hz)
• Entradas analogicas: 4 configurables en 0-1V / 0-10V / 4-20mA
• Salidas digitales: 2 tipo colector abierto
• Tensión de alimentación: 10 a 30 Vdc

• Por entradas/salidas físicas
• Por entradas/salidas de expasión Modbus (maestro Modbus embebido)
• Esclavo Modbus embedido
• Otros protocolos mediante programacion de Script

• Monitoreo por página Web/Base de datos (Registrador GPRS)
• Monitoreo desde SCADA
• Acceso remoto a puerto serie
• Alarmas/Control por mensaje de texto (SMS)
• Control local mediante programacion de Script (temporizado, lógica, operaciones matemáticas, control de entradas/salidas)

• GSM / GPRS (2G/2.5G)
• Satelital (con modem satelital externo)

Características disponibles según versiones de firmware (si tiene una versión anterior de firmware consulte como actualizarlo)

- Alertas y control SMS desde firmware 4.0.0

- Programación de script desde firmware 5.0.0

- Esclavo Modbus embedido desde firmware 5.2.0

- Conexión con modem satelital externo desde firmware 5.2.2

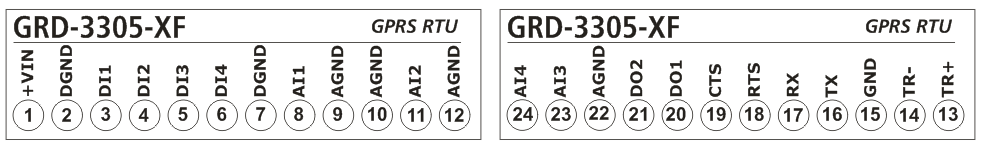

El puerto RS232 es del tipo DTE de 5 hilos (TX, RX, RTS, CTS, GND) y posee una bornera para su conexión.

Los puertos RS485 son de 2 hilos (TR+ y TR-) y poseen una bornera para su conexión.

No hace falta configurar si se va a usar el puerto en RS232 o en RS485, solo hay que conectarlo en los bornes que corresponda según su uso.

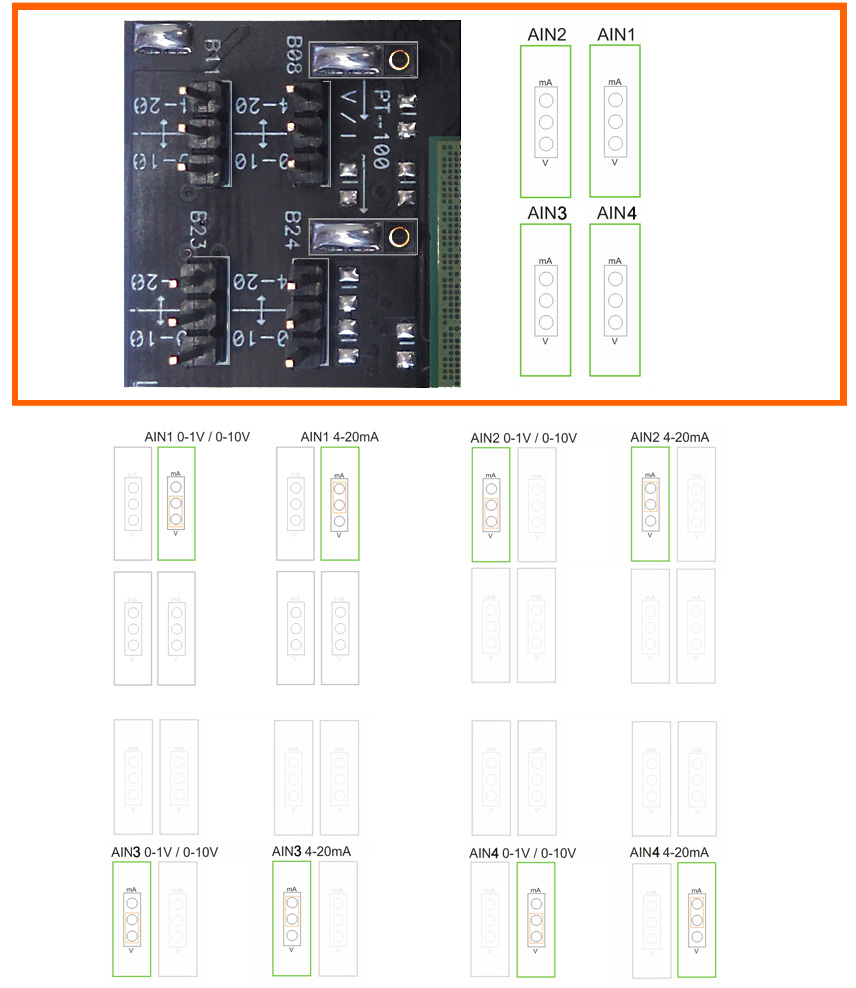

Debe seleccionar si las entradas analógicas serán del tipo 0-10V o 4-20 mA con los jumpers internos del equipo. Desarmelo con cuidado y coloque los jumpers según indica la figura.

Recuerde que luego deberá tambien configurar al GRD desde el software de configuración indicando el tipo de entradas que está usando.
