El propósito de este manual es el de proveer las instrucciones para instalar y operar rápida y sencillamente los equipos GRD (en sus versiones 2G)
La puesta en marcha del GRD implica también la instalación del software de intermediación (Middleware) y eventualmente de alguna otra aplicación dependiendo el uso que se le quiera dar al sistema.
El GRD tiene múltiples usos. Estos son los usos más habituales.
Existen cientos de tipos de sensores que se pueden contactar directamente a las entradas del GRD para medir diferentes tipos de variables. Dependiendo del modelo de GRD se podrán usar sensores que entreguen señales en 0-10V, 4-20mA o señales digitales. El GRD también puede ser configurado como maestro Modbus y realizar consultas a distintos esclavos para asi ampliar sus entradas/salidas .

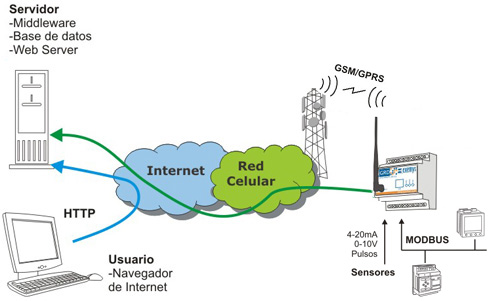

El GRD funciona como un registrador GPRS, capaz de enviar los valores actuales e históricos de sus entradas/salidas (propias o Modbus) al software de intermediación (MW)
El MW reenvia toda la información recibida a una base de datos (MySQL o MS SQL)
El usuario puede luego desarrollar un sitio WEB para visualizar los datos registrados. También puede conectar el GRD al servidor de telemetría de Exemys donde ya funciona un MW con base de datos y un sitio web especialmente diseñado a tal fin (www.exemys.com/servidorm2m)
El GRD también puede usarse para realizar control local de sus entradas/salidas mediante la programación de scripts.
Nota: El WEB Server y el motor de base datos no son provistos por Exemys. El Apache HTTP Server es gratuito y es ampliamente usado en aplicaciones comerciales. Lo mismo sucede con el motor de base de datos MySQL.
Para este tipo de soluciones debe seguir el siguiente procedimiento:

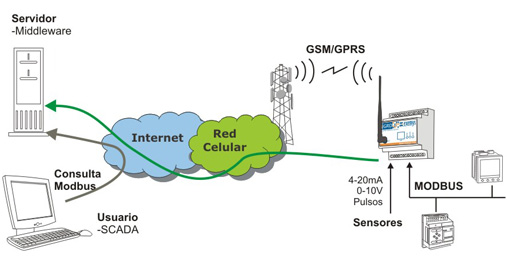

Las entradas/salidas del GRD pueden ser leidas de manera remota desde un software maestro Modbus (SCADA, OPC server, etc). El maestro Modbus simplemente tiene que hacer las consultas al Esclavo Modbus interno del MW. Este responderá como un esclavo Modbus que contiene el valor de las entradas y salidas de todos los GRD.
La consulta proveniente del maestro Modbus puede realizarse en Modbus TCP, Modbus RTU o ASCII sobre TCP.
Para optimizar el uso de la red GPRS los GRDs actualizar los cambios de sus entradas/salidas en una tabla interna del MW en vez de enviar cada consulta Modbus a la red celular.
Para este tipo de soluciones debe seguir el siguiente procedimiento:

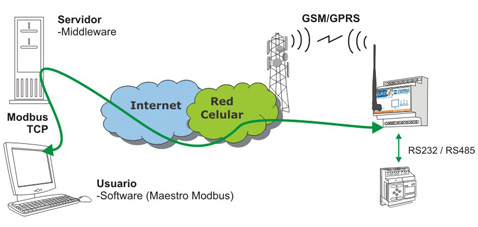

Esta solución permite acceder en forma remota, al puerto serie (RS232 o RS485) de un dispositivo como si este estuviera conectado físicamente al puerto serie de nuestra computadora.
Se pueden pensar que es una alternativa a los modems telefónicos pero con varias ventajas.
Hay dos formas de hacerlo :
Para acceder al puerto serie remoto se debe instalar un software “Redirector de puerto serie”. Este software crea un puerto serie virtual que permite usar un software existente y conectarse al equipo remoto como si estuviera conectado en un puerto serie físico de la computadora.
Aquí el Middleware es actua como vínculo entre el Redirector del puerto serie y el puerto serie del GRD.
Para este tipo de soluciones debe seguir el siguiente procedimiento:
Si el protocolo usado por el puerto serie del equipo remoto es Modbus se puede configurar al Middleware de un modo especial que permite optimizar las consultas.
El Middleware posee la capacidad de enviar la consulta Modbus recibida a un GRD en particular dependiendo del ID del esclavo Modbus de la consulta recibida.
Esto simplifica la comunicación entre el software del usuario y los esclavos Modbus ya que funcionan como si estuvieran conectados a una red Modbus única.
La consulta proveniente del maestro Modbus puede realizarse en Modbus TCP, Modbus RTU o ASCII sobre TCP, sin importar el tipo de Modbus usado por el esclavo Modbus remoto.
Para este tipo de soluciones debe seguir el siguiente procedimiento:
El GRD permite generar alarmas que son reportadas por mensajes de texto (SMS) al destinatario que nosotros deseamos, esto nos permite que ante un determinado evento, el cual fue previamente configurado, nos informe mediante un SMS de la situación.
También permite leer el valor de sus entradas/salidas cuando son solicitadas por un SMS.
Las entradas/salidas pueden ser físicas o Modbus.
Mediante la programación de scripts se pueden lograr criterios personalizados de envio de alarmas de SMS.
La solución SMS puede usar en conjunto con GPRS o de manera independiente.
Para este tipo de soluciones debe seguir el siguiente procedimiento:
