Solo para GRD-2G |
Dependiendo de la aplicación usted podrá optar por alguno de los siguientes modelos:
Modelo |
Puerto Serie |
Maestro MODBUS incorporado |
Entradas Discretas |
Salidas Discretas |
Entradas analógicas |
Entradas de conteo |
Datos Móviles |
Alarmas por SMS |
Interprete de Scripts |
Alimentación |
GRD1300-XF |
RS232/RS485 |
SI |
- |
- |
- |
- |
2G/2.5G |
SI |
SI |
Externa 10 a 30Vcc |
GRD3301-XF |
- |
- |
4 |
2 (1) |
2 (4) |
4 (2) |
2G/2.5G |
SI |
SI |
Externa 10 a 30Vcc |
GRD3305-XF |
RS232/RS485 |
SI |
4 |
2 |
4 |
4 (2) |
2G/2.5G |
SI |
SI |
Externa 10 a 30Vcc |
GRD1530-XF |
2 x RS232/RS485 |
SI |
- |
- |
- |
- |
2G/2.5G |
SI |
SI |
Externa 10 a 30Vcc |
GRD3534-XF |
2 x RS232/RS485 |
SI |
16 |
8 |
8 |
8 (3) |
2G/2.5G |
SI |
SI |
Externa 10 a 30Vcc |
(1) Si usa estas salidas perdera uno o dos entradas ya que comparten los mismos terminales
(2) Las entradas discretas pueden actuar como entradas de conteo
(3) No todas las entradas discretas pueden actuar como entradas de conteo, referirse a cada modelo para ubicarlas
(4) Una de las entradas acepta conexión directa con PT100
Refierase a la sección "Modelos" para ver el conexionado de puertos series, entradas/salidas y alimentación de cada equipo

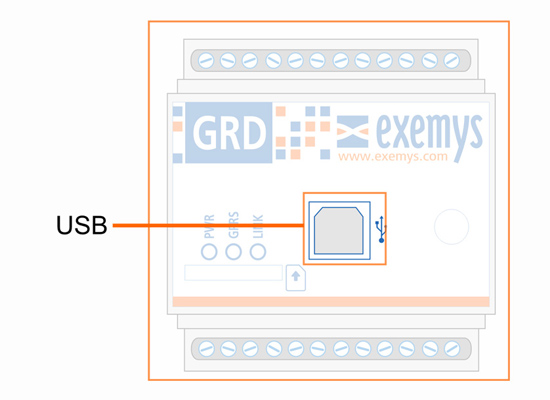

Para conectar a la computadora se utiliza un cable USB standard tipo “B”.
| GRD1300-XF / GRD3301-XF / GRD3305-XF | GRD3534-XF / GRD1530-XF |
|---|---|
 |
 |

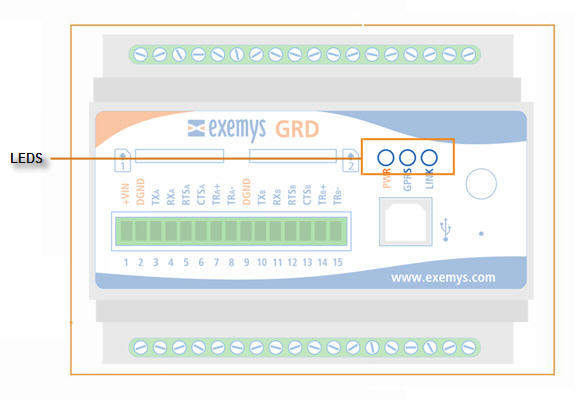

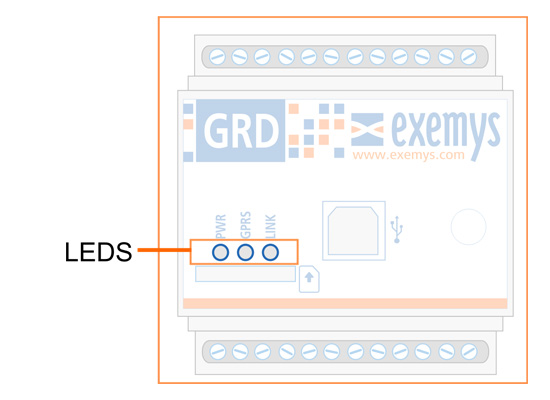

El GRD tiene 3 LEDs indicadores.
POWER: Energía aplicada al GRD
GPRS: Estado de la registración del GRD en la red GPRS
LINK: Estado de la conexión entre el GRD y el Middleware
| GRD1300-XF / GRD3301-XF / GRD3305-XF | GRD3534-XF / GRD1530-XF |
|---|---|
 |
|
A continuación se da el detalle de que indica cada LED en forma independiente y en combinación.
PWR LED |
GPRS LED |
LINK LED |
Descripción |
Destella rápido |
- |
- |
Conectándose a la red GSM. |
Encendido |
- |
- |
Conectado a la red GSM si destello anteriormente sino SIM deshabilitada. |
Encendido |
Destella rápido |
|
Conectándose a GPRS |
Encendido |
- |
Conectado en GPRS |
|
Encendido |
Destella rápido |
Conectándose al MW |
|
Encendido |
Conectado al MW |
||
Destellan rápido |
Falta la tarjeta SIM |
||
Encendido |
Un solo destello |
- |
Enviando o recibiendo un SMS |
Encendido |
Un solo destello |
Enviando o recibiendo datos vía GPRS |
|
Destellando en secuencia de izquierda a derecha |
Proceso de encendido |
||
Encendido |
Destella lento |
- |
Fallo conexión a GPRS reintentando en unos segundos |
Destella junto con el led de LINK |
Destella alternado con los leds de PWR y LINK |
Destella junto con el led de PWR |
Nivel de señal bajo |
|
|||
Encendido |
Destella lento |
Fallo conexión con MW reintentando en unos segundos |
|
Para el correcto funcionamiento del equipo la tarjeta SIM (o Chip) debe contar con los siguientes requisitos:
Debe tener un abono o contrato que brinde los servicios de GSM y de GPRS
Debe estar liberada para ser instalada en cualquier equipo (algunas tarjetas SIM solo pueden usarse en el equipo con el que fueron compradas)
Verifique que conozca el número de teléfono asignado a la Tarjeta SIM.
Debe conocer los datos para acceder a la red GPRS del operador de telefonía correspondiente a la tarjeta SIM (APN, usuario y contraseña). El GRD posee precargados estos datos para Movistar Argentina, Telecom Personal Argentina y Claro Argentina. Si usted usa otro operador contáctese con el o consulte a soporte@exemys.com
Si el PIN (código de seguridad) de la Tarjeta SIM está activado deberá conocerlo e ingresarlo al GRD cuando éste lo solicite.
Solo debe insertar la SIM como se muestra en la figura y presionarla hacia adentro para extraerla.
| GRD1300-XF / GRD3301-XF / GRD3305-XF | GRD3534-XF/ GRD1530-XF |
|---|---|
 |
 |
