GRD1620-XF-3G / GRD1620-MQ-3G / GRD1620-XF-4GA / GRD1620-MQ-4GA / GRD1620-XF-4GM / GRD1620-MQ-4GM
Características de hardware
- SIMs: 1 (Micro)
- USB: 1 (Configuración)
- Bandas de modelos "3G": GPRS: B2/B5, eGPRS: B8/B3, 3G: B1/B2/B5/B6/B8/B19
- Bandas de modelos "4GA" (America Latina y Australia) : GPRS: B2/B5, eGPRS: B3/B8, 3G: B1/B2/B5/B8, LTE Cat 1:B1/B2/B3/B4/B5/B7/B8/B28
- Bandas de modelos "4GM" (Global) : GPRS: B2/B5, eGPRS: B3/B8, 3G: B1/B2/B4/B5/B6/B8/B19, LTE Cat 1:B1/B2/B3/B4/B5/B7/B8/B12/B13/B18/B19/B20/B25/B26/B28
- Puertos Serie: 2 (uno RS232 y otro RS485)
- Tensión de alimentación: 10 a 30 Vdc
- Dimensiones: 70 x 90 x 65 mm (Ancho x Alto x Profundidad)
- Temperatura de operación: -20°C a +65ºC
Adquisición de datos
- Por entradas/salidas de expasión Modbus (maestro Modbus embebido)
- Esclavo Modbus embedido
- Otros protocolos mediante programacion de Script V2
Modos de funcionamiento:
- Modelo XF: Monitoreo por página Web/Base de datos (Registrador GPRS)
- Modelo MQ: Cliente MQTT
- Monitoreo desde SCADA
- Acceso remoto a puerto serie
- Alarmas/Control por mensaje de texto (SMS)
- Control local mediante programacion de Script V2 (temporizado, lógica, operaciones matemáticas, control de entradas/salidas)
Comunicación con el servidor :
- GSM / GPRS (2G, 2.5G, 3G / 4G)
- Satelital (con modem satelital externo, solo modelo XF)

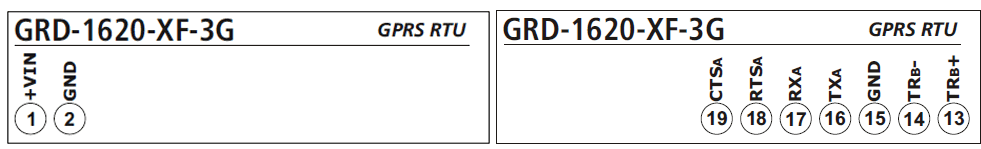

Conexionado
Conexionado - Alimentación
|
- El equipo y su fuente de alimentación deben ser instalados en un recinto solo accesible a personal técnico especializado
- El equipo y su fuente de alimentación deben contar con un dispositivo externo de desconexión de la red eléctrica
|
Conexionado – Puerto RS232 – Puerto RS485
El puerto A es un puerto RS232 es del tipo DTE de 5 hilos (TXA, RXA, RTSA, CTSA, GND) y posee una bornera para su conexión.
El puerto B es un puerto RS485 son de 2 hilos (TRB+ y TRB-) y posee una bornera para su conexión.
2022-03-17
