GRD3621-XF-3G / GRD3621-MQ-3G / GRD3621-XF-4GA / GRD3621-MQ-4GA / GRD3621-XF-4GM / GRD3621-MQ-4GM
Características de hardware
- SIMs: 1 (Micro)
- USB: 1 (Configuración)
- Bandas de modelos "3G": GPRS: B2/B5, eGPRS: B8/B3, 3G: B1/B2/B5/B6/B8/B19
- Bandas de modelos "4GA" (America Latina y Australia) : GPRS: B2/B5, eGPRS: B3/B8, 3G: B1/B2/B5/B8, LTE Cat 1:B1/B2/B3/B4/B5/B7/B8/B28
- Bandas de modelos "4GM" (Global) : GPRS: B2/B5, eGPRS: B3/B8, 3G: B1/B2/B4/B5/B6/B8/B19, LTE Cat 1:B1/B2/B3/B4/B5/B7/B8/B12/B13/B18/B19/B20/B25/B26/B28
- Entradas/Salidas digitales: 4 configurables
- Como entradas, activadas por tensión (tambien pueden contar pulsos de hasta 45 Hz)
- Como salidas, tipo colector abierto
- Entradas analogicas:
- 1 configurable en 0-1V / 0-10V / 4-20mA / PT100 (Configurable por software + Jumper)
- 1 configurable en 0-1V / 0-10V / 4-20mA (Configurable por software)
- Tensión de alimentación: 10 a 30 Vdc
- Dimensiones: 70 x 90 x 65 mm (Ancho x Alto x Profundidad)
- Temperatura de operación: -20°C a +65ºC
Adquisición de datos
- Por entradas/salidas físicas
Modos de funcionamiento:
- Modelo XF: Monitoreo por página Web/Base de datos (Registrador GPRS)
- Modelo MQ: Cliente MQTT
- Monitoreo desde SCADA
- Alarmas/Control por mensaje de texto (SMS)
- Control local mediante programacion de Script V2 (temporizado, lógica, operaciones matemáticas, control de entradas/salidas)
Comunicación con el servidor :
- GSM / GPRS (2G, 2.5G, 3G / 4G)

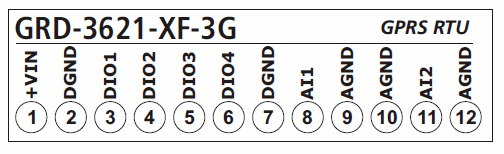

Conexionado
Conexionado - Alimentación
|
- El equipo y su fuente de alimentación deben ser instalados en un recinto solo accesible a personal técnico especializado
- El equipo y su fuente de alimentación deben contar con un dispositivo externo de desconexión de la red eléctrica
|

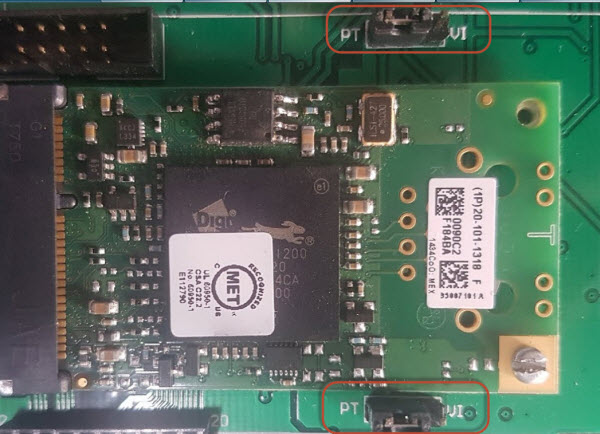

La entrada AI1 puede funcionar para medir corriente, tensión o conectar un sensor de temperatura del tipo PT100. Ademas de configuar en el software el tipo de señal que va a medir debe configuar dos jumpers internos.
Si va a medir una tensión o una corriente coloque ambos jumpers en la posición VI. Si en cambio va a medir una temperatura debe poner ambos jumpers en la posición PT.
Desarmarme el equipo cuidado para poder ver los jumpers.
2022-03-17
