GRD3534-XF-3G / GRD3534-MQ-3G / GRD3534-XF-4GA / GRD3534-MQ-4GA / GRD3534-XF-4GM / GRD3534-MQ-4GM
Características de hardware
- SIMs: 1 (Micro)
- USB: 1 (Configuración)
- Bandas de modelos "3G": GPRS: B2/B5, eGPRS: B8/B3, 3G: B1/B2/B5/B6/B8/B19
- Bandas de modelos "4GA" (America Latina y Australia) : GPRS: B2/B5, eGPRS: B3/B8, 3G: B1/B2/B5/B8, LTE Cat 1:B1/B2/B3/B4/B5/B7/B8/B28
- Bandas de modelos "4GM" (Global) : GPRS: B2/B5, eGPRS: B3/B8, 3G: B1/B2/B4/B5/B6/B8/B19, LTE Cat 1:B1/B2/B3/B4/B5/B7/B8/B12/B13/B18/B19/B20/B25/B26/B28
- Puertos Serie: 2 (ambos RS232 y RS485)
- Entradas digitales: 16 activadas por tensión (8 tambien pueden contar pulsos de hasta 1 Khz)
- Entradas analogicas: 8 configurables en 0-1V / 0-10V / 4-20mA (Configurables por software)
- Salidas digitales: 8 tipo colector abierto
- Tensión de alimentación: 10 a 30 Vdc
- Dimensiones: 150 x 90 x 65 mm (Ancho x Alto x Profundidad)
- Temperatura de operación: -20°C a +65ºC
Adquisición de datos
- Por entradas/salidas físicas
- Por entradas/salidas de expasión Modbus (maestro Modbus embebido)
- Esclavo Modbus embedido
- Otros protocolos mediante programacion de Script V2
Modos de funcionamiento:
- Modelo XF: Monitoreo por página Web/Base de datos (Registrador GPRS)
- Modelo MQ: Cliente MQTT
- Monitoreo desde SCADA
- Acceso remoto a puerto serie
- Alarmas/Control por mensaje de texto (SMS)
- Control local mediante programacion de Script V2 (temporizado, lógica, operaciones matemáticas, control de entradas/salidas)
Comunicación con el servidor :
- GSM / GPRS (2G, 2.5G, 3G / 4G)
- Satelital (con modem satelital externo, solo modelo XF)

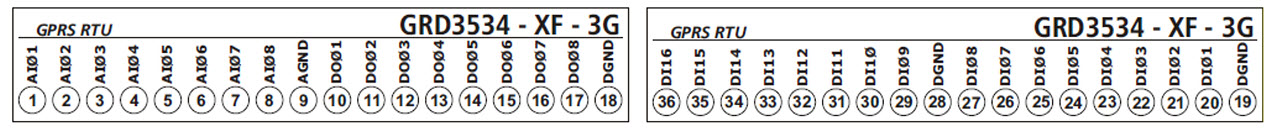

Conexionado

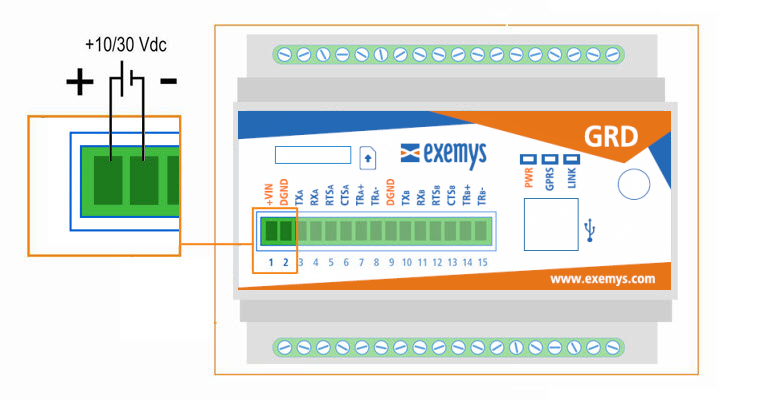

Conexionado - Alimentación
|
- El equipo y su fuente de alimentación deben ser instalados en un recinto solo accesible a personal técnico especializado
- El equipo y su fuente de alimentación deben contar con un dispositivo externo de desconexión de la red eléctrica
|

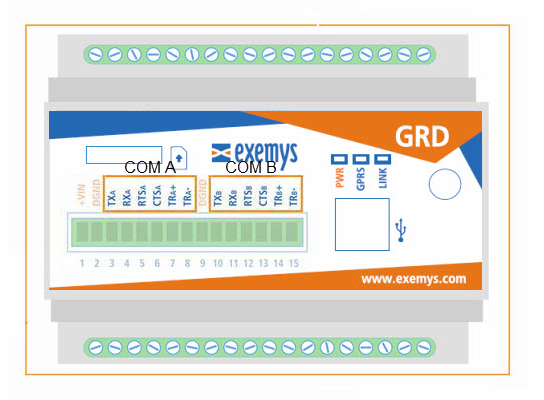

Conexionado – Puerto RS232 – Puerto RS485
Los puertos RS232 son del tipo DTE de 5 hilos (TX, RX, RTS, CTS, GND) y posee una bornera para su conexión.
Los puertos RS485 son de 2 hilos (TR+ y TR-) y poseen una bornera para su conexión.
No hace falta configurar si se va a usar el puerto en RS232 o en RS485, solo hay que conectarlo en los bornes que corresponda según su uso.
2022-08-23
