Características de alimentación, RF y de Entradas / Salidas

A continuación se detallan los valores mínimos y máximos admisibles tanto en las entradas y salidas digitales como en las entradas analógicas de corriente y tensión, como así también el consumo y alimentación del wRemote.

Alimentación

(*) En caso de que se utilicen las salidas analógicas en modo tensión la alimentación mínima es de 13V para poder garantizar los 10V de salida, también depende de esta la carga máxima que podremos conectar cuando se usan las salidas analógicas en modo 4-20mA.

(**) Estos valores aplican a los modelos wRemote-1000-CN, wRemote-3005-ND/CN y wRemote-5005-ND/CN

Características de RF

Entradas Digitales

Para activar las entradas digitales se debe aplicar una tensión continua en forma externa. Esta fuente de tensión tiene que compartir el Terminal de GND con la alimentación del equipo. De ser necesario se puede usar la misma fuente que se utiliza para alimentar al wRemote.
El tipo de entrada es Sinking. Acepta sensores o dispositivos tipo PNP sourcing.

Ver la tabla de modelos en la sección "Instalación" para ver que modelos pueden contar pulsos

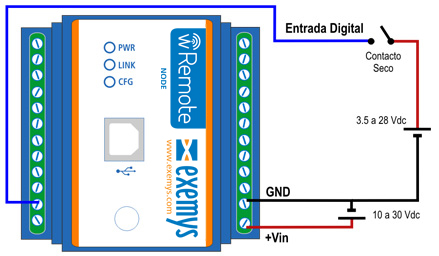

A continuación se muestran 2 ejemplos de cómo conectar una entrada ya sea directamente desde la misma fuente que alimenta al equipo como desde una fuente externa en donde se ve claramente que deben compartir el Terminal común.

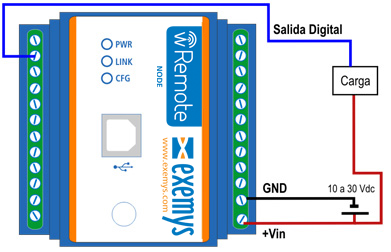

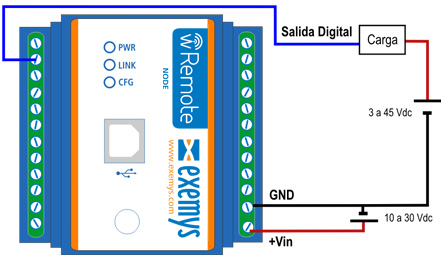

Salidas Digitales

Las salidas digitales son del tipo colector abierto. La carga que se conecte debe alimentarse con una fuente de tensión externa y tienen que compartir el Terminal de GND con la alimentación del equipo. De ser necesario se puede usar la misma fuente que se utiliza para alimentar al equipo.
El tipo de salida es NPN Sourcing (Colector Abierto).

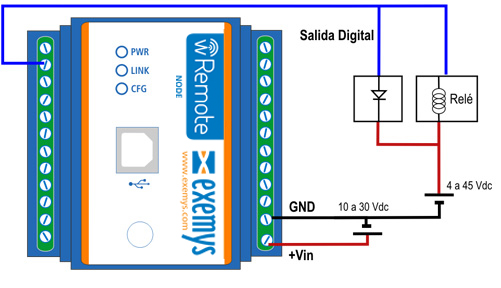

Salidas Digitales para accionar un Relé

Cuando se utiliza la salida digital para accionar la bobina de un relé es necesario agregar a la conexión un diodo de protección para evitar daños a la salida del equipo. Este se debe conectar en inversa, es decir el ánodo al borne de la salida del equipo y el cátodo al borne positivo que alimenta al Relé.
El Relé debe alimentarse utilizando una fuente de tensión externa, compartiendo el Terminal de GND con la fuente del equipo, o de ser necesario se puede emplear la misma fuente con la que se alimenta al wRemote.

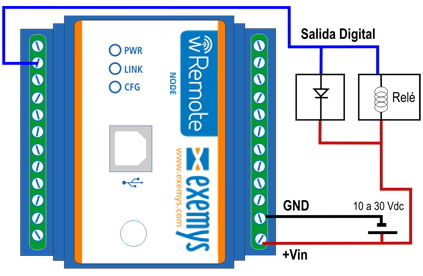

A continuación se muestra en la siguiente imagen como realizar la conexión de un relé en una salida digital del equipo:

Entradas Analógicas

Las entradas analógicas están referidas al Terminal GND del equipo, por lo que la fuente que se utilice para alimentar al sensor debe compartir el borne GND con el equipo.

Entradas Analógicas de Tensión (0-10V)

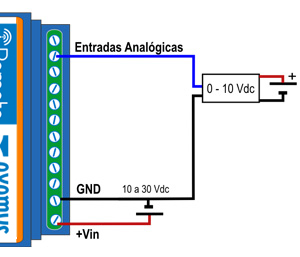

A continuación se muestran 2 ejemplos de cómo conectar una entrada analógica de tensión tanto para fuente simple como para fuentes independientes.

Entradas Analógicas de Corriente (4-20mA)

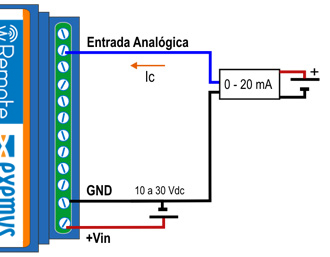

A continuación se muestran 2 ejemplos donde se puede ver la conexión de un sensor de 4 – 20 mA compartiendo la fuente con el equipo para sensores pasivos o para sensores activos con fuente independiente

Salidas Analógicas

Las salidas analógicas están referidas al Terminal GND del equipo.

Salidas Analógicas de Tensión (0-10V)

Las salidas analógicas en modo tensión tienen como limitación que la carga que coloquemos no debe ser menor a 500R si deseamos utilizar todo el rango de tensión ya que la salida puede entregar como máximo 20mA.

Siempre se debe cumplir que VoutMAX / Carga <= 20mA.

Forma de conexión:

Salidas Analógicas de Corriente (4-20mA)

En este caso la carga máxima que podremos conectar a la salida analógica en modo corriente depende de la tensión de alimentación ya que esta debe ser suficiente para poder entregar hasta 20mA a la carga.

Forma de conexión:
