Modelos de wRemote – Instalación

Tabla de modelos

Modelo

Comunicación

Entradas Discretas

Salidas Discretas

Entradas analógicas

Salidas analógicas
Entradas de Conteo(1)

Alimentación

wRemote-1000-CN

RS232/RS485

-

-

-

-

-

10 a 30Vcc

wRemote-1500-ETH-CN

ETH/RS232/RS485

-

-

-

-

-

10 a 30Vcc

wRemote-3005-CN

RS232/RS485
4
2
4
-
4
10 a 30Vcc
wRemote-5005-CN
RS232/RS485
4
2
2
2
4
10 a 30Vcc

wRemote-3005-ND

RS232/RS485
4
2
4
-
4
10 a 30Vcc
wRemote-5005-ND
RS232/RS485
4
2
2
2
4
10 a 30Vcc

(1) Las "Entradas de Conteo" estan compartidas con las "Entradas Discretas".

Conexionado

Conexionado - Alimentación

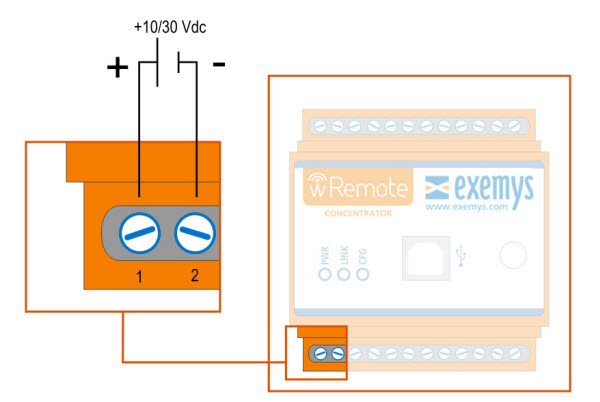

Los bornes 1 y 2 corresponden a la alimentación.

wR-ETH

Los bornes 1 y 2 corresponden a la alimentación.



atencion

  • El equipo y su fuente de alimentación deben ser instalados en un recinto solo accesible a personal técnico especializado
  • El equipo y su fuente de alimentación deben contar con un dispositivo externo de desconexión de la red eléctrica

Conexionado – Puerto USB de configuración

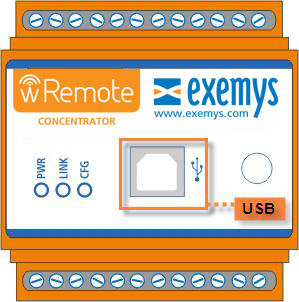

Todos los modelos de wRemote poseen un puerto de comunicación USB, este puerto se utiliza para configurarlo o en el caso del "Concentrador" tambien para realizar consultas MODBUS.
Para el conexionado con la PC se utiliza un cable USB estándard tipo “B”.

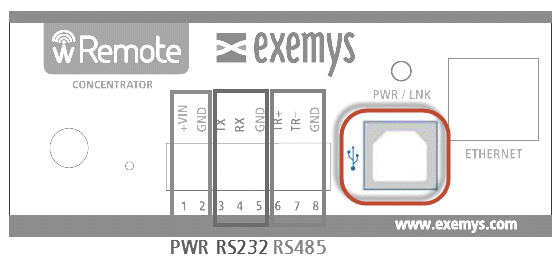

Atención, si se conecta el puerto USB quedaran deshabilitados los puertos Serie RS232/485 (Solo en estos modelos)

usb-eth

Conexionado – Puerto RS232 – Puerto RS485

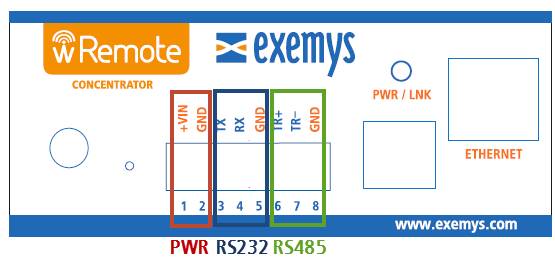

El puerto RS232 es del tipo DTE de 5 hilos (TX, RX, RTS, CTS, GND) y posee una bornera para su conexión, y los bornes TR+ y TR- para el RS485.

No es necesario conectar los pines de CTS y RTS si no se va a utilizar control de flujo.

Si usa el puerto RS232 en los terminales 3, 4 y 5 tenga en cuenta que el puerto es del tipo DTE (Tx transmite y Rx recibe)

Si usa el puerto RS485 use los terminales 6 y 7. Puede usar el terminal 8 para conectar la malla del cable RS485.

ETH-Serial

Conexionado – Entradas / Salidas

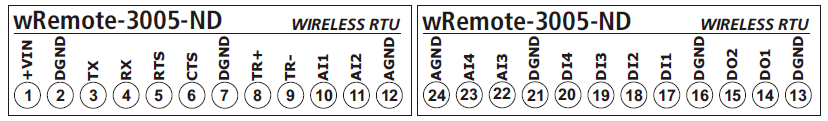

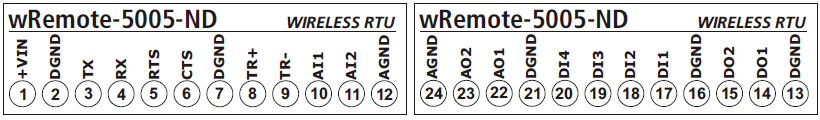

A continuación se indican los bornes de conexión de las entradas / salidas y alimentación del wRemote dependiendo de cada modelo.

wremote-1500-eth



Atención, si se inyecta tensión a una entrada analógica y está configurada como corriente se puede dañar.


LEDs Indicadores

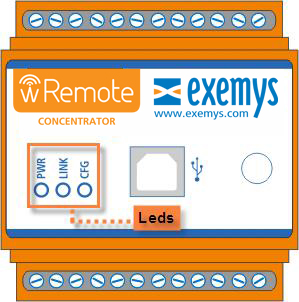

El wRemote tiene 3 LEDs indicadores.

POWER: Energía aplicada al wRemote
LINK: Estado de la red
CFG: Modo configuración

A continuación se da el detalle de que indica cada LED en forma independiente y en combinación.

PWR LED

LINK LED

CFG LED

Descripcion

Encendido

-

-

Equipo encendido

Encendido
Destella lento
  Creación o conexión de una red

Encendido

Destella rápido



Conectado a la red pero no vinculado*

Encendido

-

Conectado y vinculado a la red

Encendido

-
Encendido

Configuración

Destella rápido

Destella rápido

Destella rápido

Falla critica

Destella rápido

Apagado

Destella rápido

Número de serie no configurado

Destella rápido
Destella lento
Destella rápido
Modelo no configurado

* Este estado solo se da en los "Nodos".

Durante el arranque (7 segundos) parpadean rápidamente y alternadamente el LEDs verde y el amarillo. Después se apaga el verde y el amarillo parpadea según la función que tiene la red en todos los equipos Exemys.

El LED verde permanece apagado hasta recibir una conexión TCP en el puerto 502 o 10000.

El LED PWR/LNK parpadea indicando las funciones de la red inalámbrica como en los otros modelos de wRemote

Botón de Reset

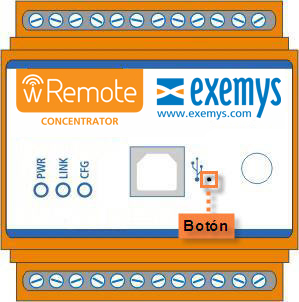

El wRemote dispone de un botón de reset, para accionarlo debe disponer de un elemento cilíndrico de diámetro adecuando ya que se encuentra en el interior del equipo, en la imagen podemos ver su ubicación.

El botón cumple distintas funciones según el tipo de equipo:

En los "Concentradores" reinicia la red.

En los "Nodos" reinicia la red pero lo desvincula de la misma, esto quiere decir que buscara nuevamente una red que puede o no ser la misma a la que estaba conectado.
