A continuación veremos como configurar los criterios de reporte de las entradas y del puerto serie, esto quiere decir que cuando se cumpla alguno de estos criterios la salida se reportara al otro dispositivo lo que ocacionará un cambio en la salida correspondiente.
Para hacerlo conectamos un equipo al "wTunnel Config" y vamos a la solapa "Serial Port" para configurar los parametros del puerto serie o a "Input / Outputs" para configurar las entradas y salidas.
|
Tener en cuenta que para realizar un espejo de I/Os no es necesario que los 2 wTunnel sean el mismo modelo, por ejemplo se puede utilizar un modelo que solo tenga entradas analógicas de un lado y en el otro que tenga salidas analógicas. |
Puerto Serie:
El espejo de puerto serie solamente esta disponible en los modelos que dispongan de dicho puerto.

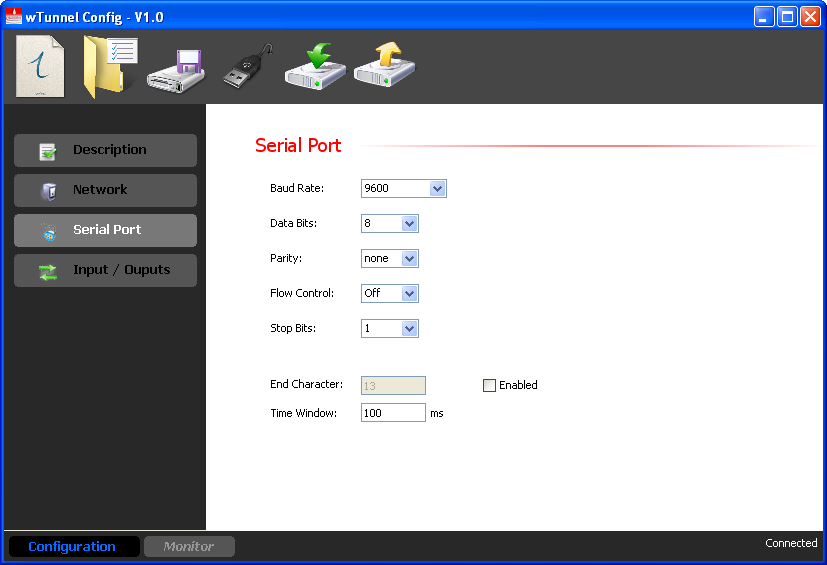

Primero veremos como configurar el puerto serie, en la solapa "Serial Port" podremos configurar todos los parámetros estándar del puerto y los criterios para enviar los datos al otro equipo se los daremos con el "End Character" y "Time Window".
El "End Character" es el caracter de fin esto quiere decir que el equipo acumulara datos y no los transmitirá hasta que se le envíe dicho caracter, siempre y cuando no se llene el buffer antes porque si esto sucede los datos serán enviados.
El "Time Window" es el tiempo de ventana, este es el tiempo entre caracteres que espera para dar por finalizado un paquete y enviarlo, si lo colocamos en 0 es deshabilitado.
Debemos configurar los parámetros del puerto serie en ambos equipos, estos pueden o no ser los mismos.
Entradas digitales:

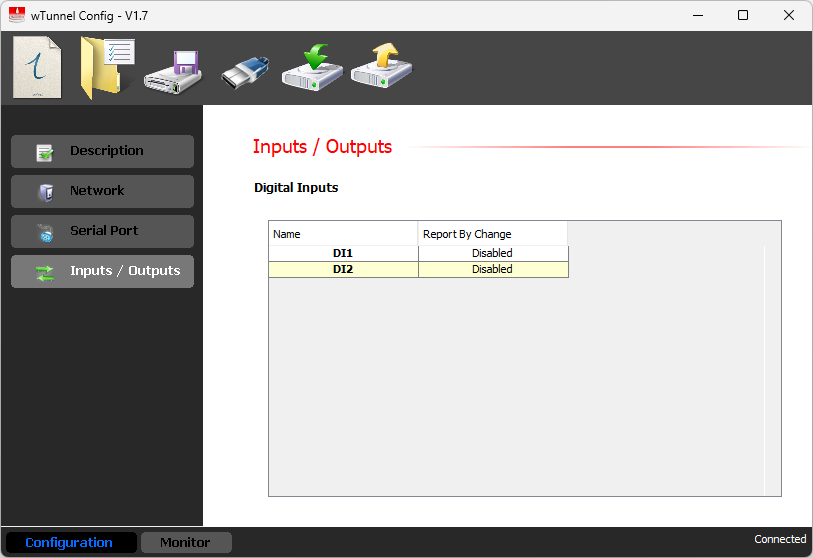

En las entradas digitales solo podremos habilitar o deshabilitar el envio al otro extremo.
Salidas digitales:

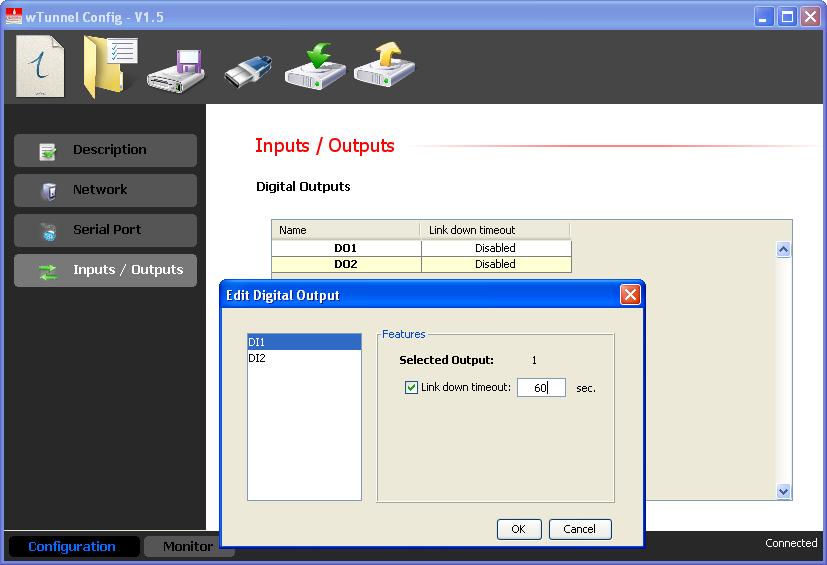

Aquí podremos configurar el "Link Down Timeout", este parametro define el tiempo en el que se apagan las salidas digitales después de perder el link con el otro dispositivo.
|
Este parámetro esta disponible desde la versión de firmware 1.2.0 |
Entradas analógicas:

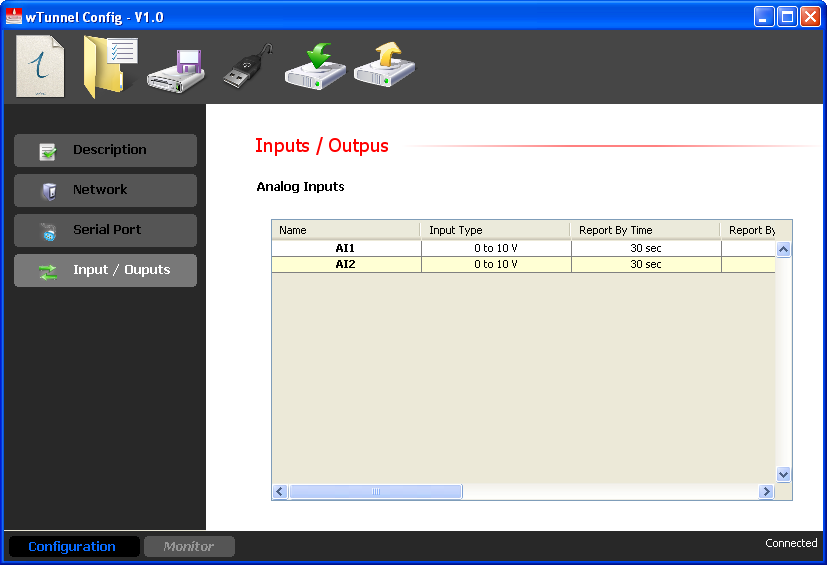

En este caso debemos configurar el tipo de entrada, aquí tenemos 2 criterios de reporte uno es por tiempo y el otro por porcentaje de cambio con respecto al fondo de escala, esto quiere decir que si disponemos de los modelos con salidas analógicas veremos el valor de la entrada analógica reflejado en la salida del otro equipo cuando se cumplan alguno de estos criterios.
Es muy importante tener en cuenta que si no configuramos las entradas analógicas de un equipo y las salidas analógicas del otro en concordancia (Por ejemplo la entrada 1 en tensión y la salida 1 en tensión) el cambio en la salida remota se producirá por porcentaje de fondo de escala en la entrada, esto quiere decir que si tenemos una entrada configurada en tensión y esta tiene un valor de 4,50V que equivale al 45% de fondo de escala y la salida remota esta en corriente esta tomara el valor del 45% de fondo de escala de corriente.

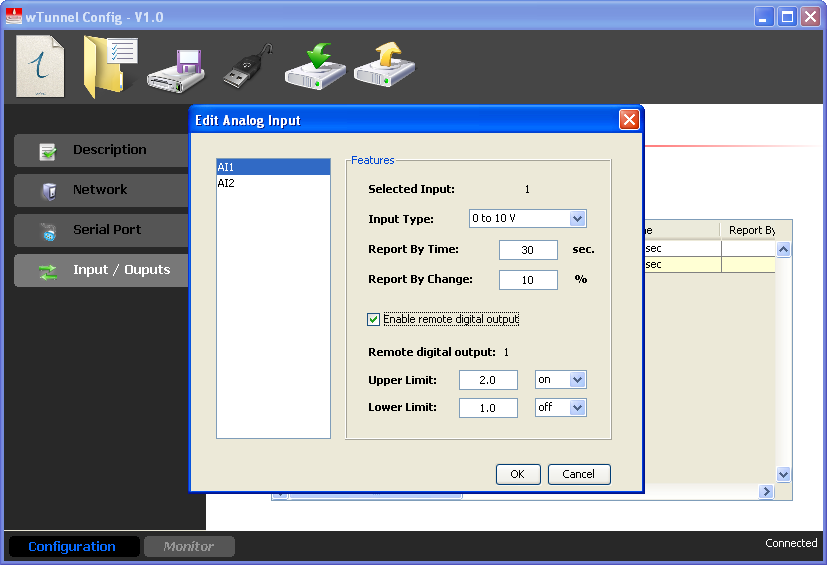

También tenemos la posibilidad de configurar el cambio de una salida digital remota según el valor de una entrada analógica, esto lo hacemos definiendo los limites inferior, superior y el valor que queremos que tome la salida cuando supere estos limites, si asociamos una salida digital al cambio de una analógica se desvinculara de su entrada digital correspondiente.
Salidas Analógicas:
En las salidas no podremos configurar criterios de reporte, solamente se puede configurar en las salidas analógicas el tipo de salida.
