Armado de la Red

El encargado de formar la red es el dispositivo que se configura en "Modo A", si lo conectamos al "wTunnel Config" leemos la configuración y vamos a la solapa "Network" veremos un parámetro llamado "PAN ID", este numero se encuentra entre 1 y 65534 y es el que tomara la red, el valor de fábrica es 300, esto quiere decir que si encendemos el equipo por primera vez y no lo configuramos igualmente se formará una red con el numero 300.

En esta misma pantalla veremos el parámetro "Function Type", este se puede configurar en Modo A, B o R, para formar una red de wTunnels uno de los equipos debe ser configurado como A y el otro como B, sino no podremos conectarlos entre si.

Los otros parámetros son el Usuario y Contraseña, estos deben ser los mismos en los 2 equipos para que se puedan autentificar, los valores de fabrica son "user" y "pass".

Si tenemos todo configurado como deseamos enviamos la configuración al dispositivo.

Una vez que el equipo configurado como "A" haya formado la red veremos que el led de link dejara de parpadear lentamente para hacerlo rápidamente, esto nos indicara que formo la red pero que no tiene conectado al dispositivo configurado como "B".

Ahora veremos como conectar el equipo "B":

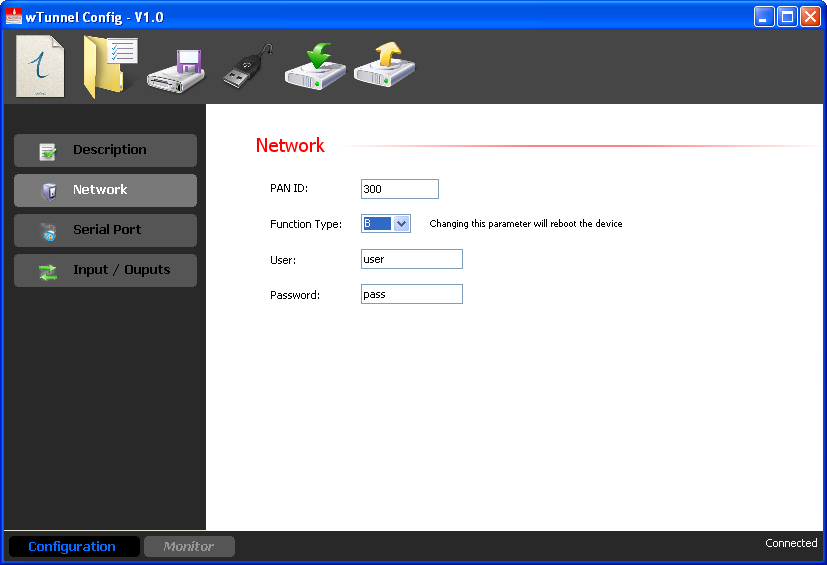

De la misma manera que en el "A" lo conectamos al "wTunnel Config" y leemos su configuración para luego modificar los parámetros de la solapa Network, allí debemos configurar el mismo PAN ID, usuario y password que en el "A" y solo cambiar el modo a "B"

Luego de configurar los parámetros los enviamos al dispositivo.

En este caso veremos que el led de link pasara de parpadear lentamente a rápidamente en el proceso de autentificación, si el usuario y contraseña no coinciden parpadeara rápidamente un tiempo y luego se reiniciara para volver a intentar hasta que la autentificación sea correcta.

Si el nombre de usuario y contraseña coinciden el led pasara de parpadear lentamente a quedarse fijo (casi no lo veremos parpadear rápidamente) indicando que la conexión y autentificación fueron exitosas, si vemos el equipo "A" el led de link pasara de parpadear rápidamente a quedarse fijo también.

Una vez que tenemos los dispositivos vinculados podremos configurar los criterios por los cuales queremos que las entradas se reflejen en las salidas correspondientes del otro equipo.

En caso de que la distancia entre los wTunnel A y B sea mayor a la recomendada para la formación de la red se pueden agregar equipos intermedios configurados en el modo "R" para replicar la red y así extender el alcance.

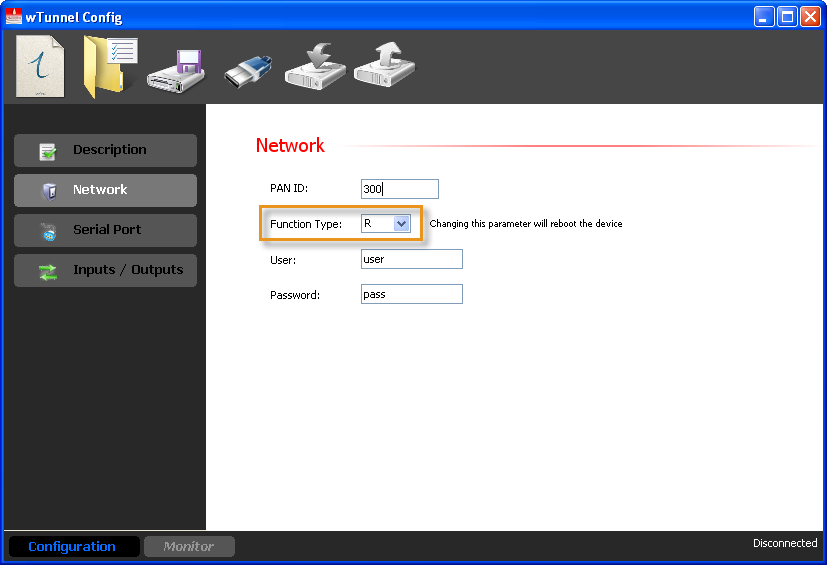

La configuración de los wTunnel A y B se realiza igual a como vimos anteriormente la única diferencia es que agregamos un tercer equipo al cual configuramos como "R" y le colocamos la misma red que en los otros 2.
