El "wTunnel config" es el programa de aplicación provisto que se utiliza para configurar los equipos wTunnel.
Esta aplicación fue desarrollada con una filosofía de fácil-de-usar y permite configurar y monitorear a los equipos wTunnel. El Configurador se puede instalar sobre Windows (7 o superior).
Debe tener instalado el Java Runtime Environment de 32 o 64 bits versión 1.8 o superior (disponible en forma gratuita en www.java.com).
Para instalarlo siga los siguientes pasos:
Una vez instalado podrá ver en su menú Programas una carpeta llamada Exemys, dentro de esta encontrará otra llamada wTunnel config; ésta contiene los iconos del programa, el manual y desinstalación.
Nota: Con la instalación del Configurador también se copiaran en la carpeta de instalación los drivers USB del wTunnel para los distintos sistemas operativos.
La instalación del driver se realiza junto con la del "wTunnel config", es decir que al conectar un wTunnel a la PC se deberá reconocer automáticamente.
Si por algún motivo esto no sucede y el sistema operativo se los solicita, puede ubicarlos manualmente en la carpeta:
“C:\Program Files (x86)\Exemys\wTunnel Config\Drivers\"

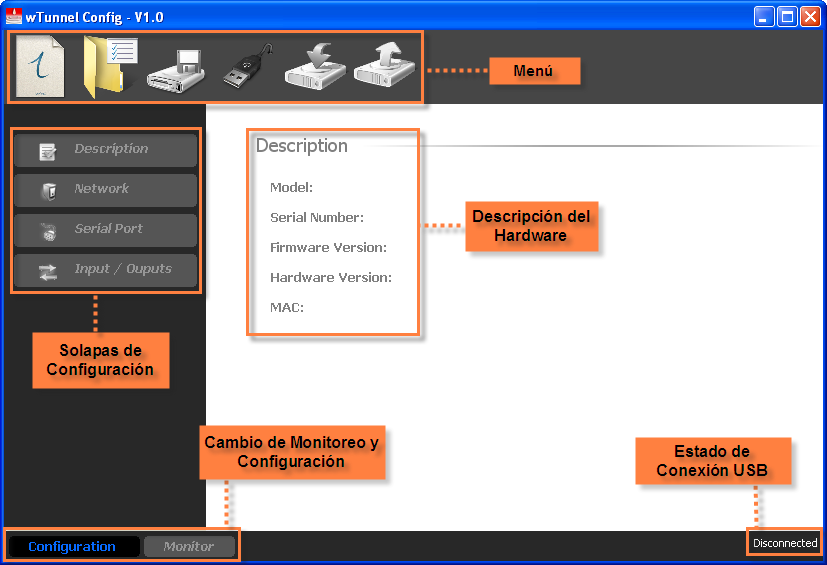

La figura que se presenta a continuación muestra la pantalla principal del Configurador.
Una vez instalado el software no deberá configurar ningún parámetro del puerto USB ya que este reconoce automáticamente el COM en el que esta conectado el wTunnel.
Para conectarse con el wTunnel debe tener conectada la computadora al equipo mediante el cable descripto en “Modelos de wTunnel – Instalación”.
Para establecer la conexión seleccione del menú la opción “Open Connection” representada por el icono
.
Si la comunicación falla verifique que:

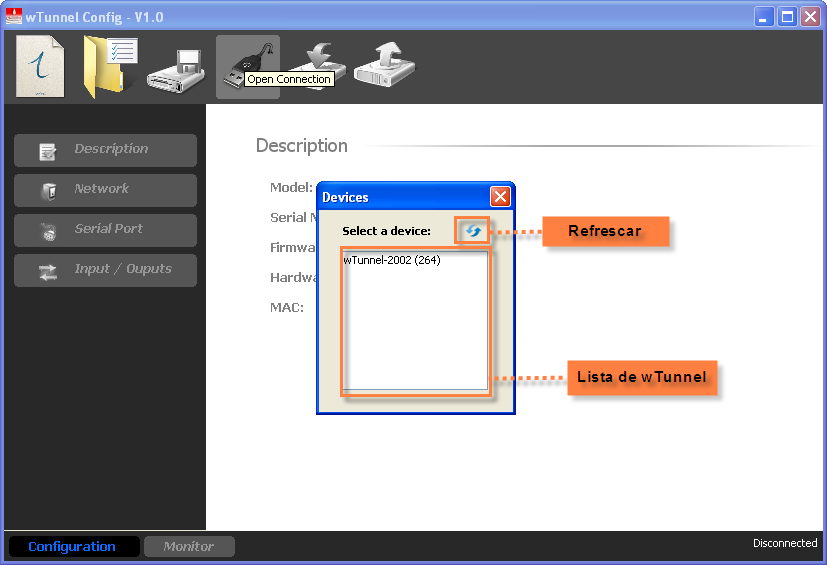

Luego de unos instantes podrá ver en pantalla una lista con los dispositivos que tenemos conectados indicando el modelo y numero de serie, para conectarnos solo debemos hacer doble clic sobre el que queramos.
Si la lista aparece vacía y esta seguro de que el wTunnel se encuentra conectado podrá realizar un refresco de la lista con el botón "Refrescar".

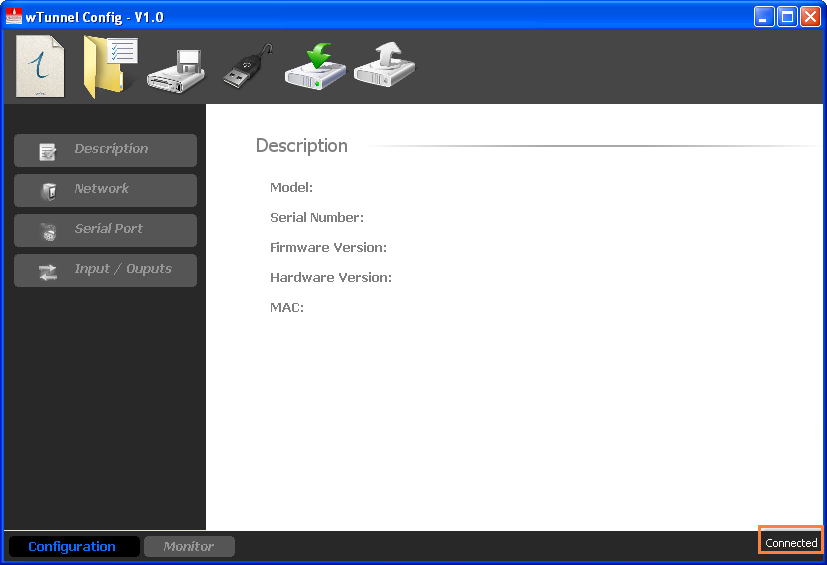

Luego de hacer doble clic sobre el wTunnel veremos en la esquina inferior derecha que el estado del software cambiara a "Connected"

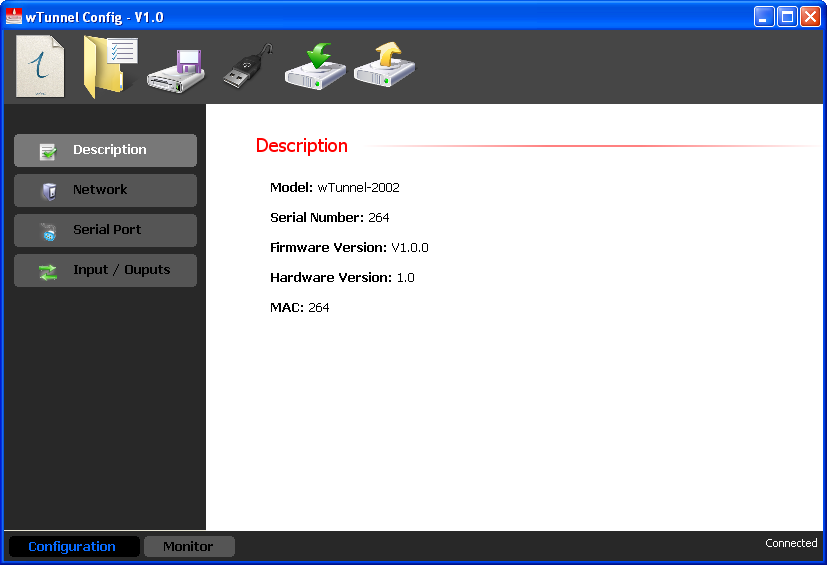

Para obtener los parámetros del equipo deberá presionar el botón “Read Configuration”
, al hacerlo se descargaran todos los datos del wTunnel indicándonos en la primer pantalla el modelo, etc.
Siempre deberá realizar una lectura de los parámetros del wTunnel para poder modificarlos o para monitorear.
|
Si el Configurador se encuentra con un modelo desconocido no habilitará ninguna de las pantallas. En ese caso contáctese con soporte@exemys.com para obtener la versión del software actualizada. |
Si desea enviar al wTunnel algún cambio en la configuración deberá presionar el botón “Write Configuration”
.

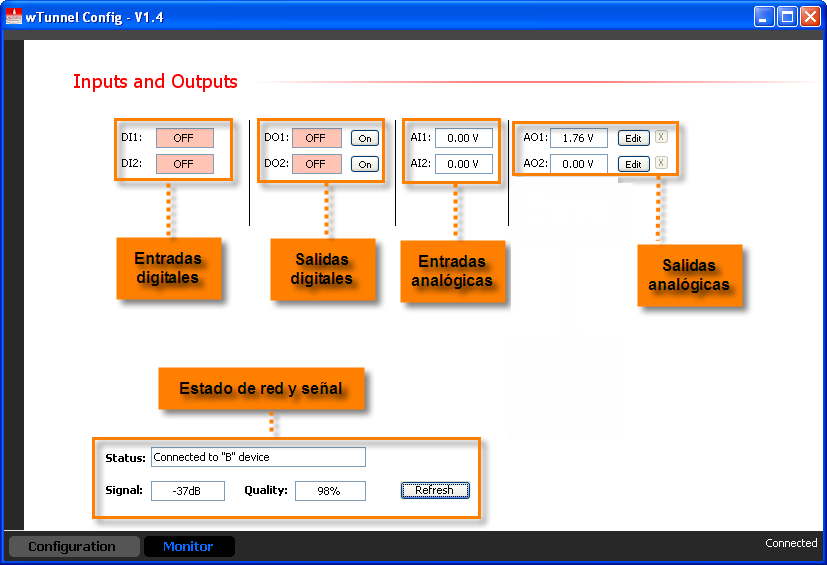

Para ingresar al monitoreo en el cual se ven el estado de todos los parámetros del wTunnel deberá presionar el botón “Monitor”, para volver a la pantalla de configuración solo se debe presionar el botón del mismo nombre.
La pantalla de monitoreo nos mostrará los parámetros dependiendo del modelo, o sea si tiene entradas digitales, salidas digitales, entradas analógicas y/o salidas analógicas.
Desde aquí también podemos modificar el valor de las salidas tanto digitales como analógicas.
A la hora de medir la señal debemos tener en cuenta que si colocamos un repetidor en medio de los wTunnel vamos a tener que seguir los siguientes pasos:
- Primero medir la señal en el wTunnel configurado como "B" así este nos entregará los parámetros con respecto al repetidor "R".
- Segundo conectarse al repetidor y medir la señal y así nos entregará la medición con respecto al wTunnel "A"
Se debe seguir este procedimiento porque al colocar un repetidor el dispositivo "A" no medirá la señal entonces debemos medirla desde el wTunnel "B" pasando por todos los repetidores hasta llegar al "A".
El “wTunnel Config” nos permite guardar la configuración de un wTunnel de manera que si tenemos que configurar muchos equipos de la misma manera no tendremos que cargar nuevamente los parámetros uno por uno.

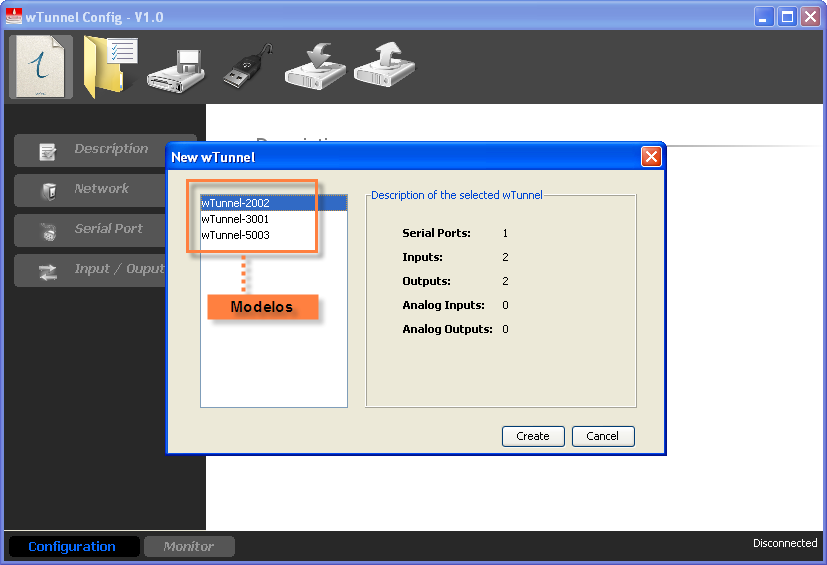

Para crear y guardar una configuración no es necesario tener conectado un wTunnel, solamente con hacer clic en “New” representado por el icono
nos aparecerá una lista de los modelos que podemos configurar.
Luego configuramos los parámetros y los guardamos con “Save”
para después cargarlos cuando tengamos nuestro wTunnel conectado, el archivo que se va a guardar es del tipo "*.wtu".
Una vez guardada la configuración la podremos abrir y cargar a múltiples wTunnels ingresando a “Open”
.
De la misma manera podemos leer una configuración existente en un wTunnel y guardarla para luego cargarla en otro.
