Modelo |
Puerto Serie |
Entradas Discretas |
Salidas Discretas |
Entradas analógicas |
Salidas analógicas |
Alimentación |
wTunnel-2002 |
RS232/RS485 |
2 |
2 |
- |
- |
+10 a 30V |
wTunnel-3001 |
RS232/RS485 |
2 |
2 |
2 |
- |
|
wTunnel-5003 |
RS232/RS485 |
2 |
2 |
2 |
2 |

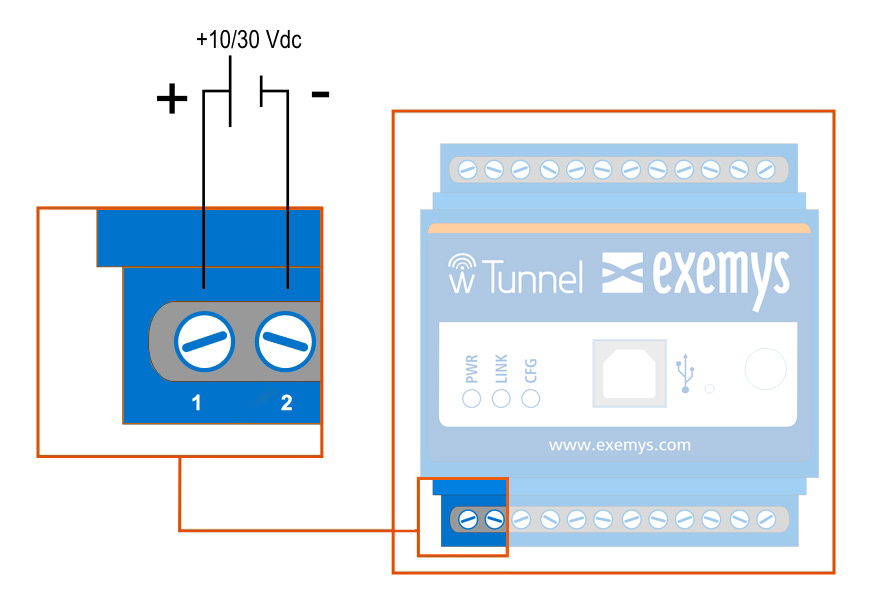

Los bornes 1 y 2 corresponden a la alimentación.

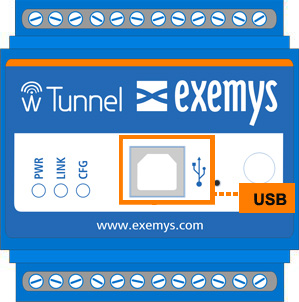

Todos los modelos de wTunnel poseen un puerto de comunicación USB, este puerto se utiliza para configurarlo o transmisión de datos.
Para el conexionado con la PC se utiliza un cable USB estándard tipo “B”.
Puerto USB en modelos estandar:

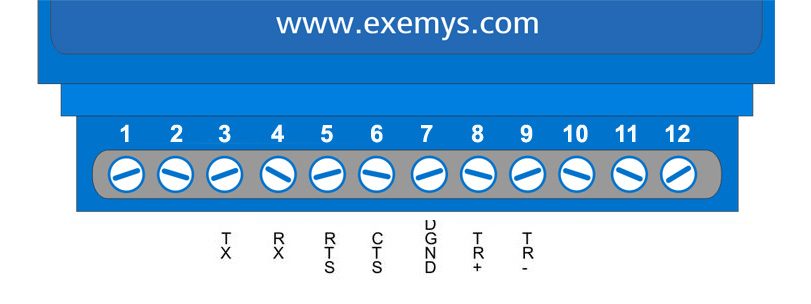

El puerto RS232 es del tipo DTE de 5 hilos (TX, RX, RTS, CTS, GND) y posee una bornera para su conexión, y los bornes TR+ y TR- para el RS485.
No es necesario conectar los pines de CTS y RTS si no se va a utilizar control de flujo.
A continuación se indican los bornes de conexión de las entradas / salidas y alimentación del wTunnel dependiendo de cada modelo.
|
Atención, si se inyecta tensión a una entrada analógica y está configurada como corriente se puede dañar. |

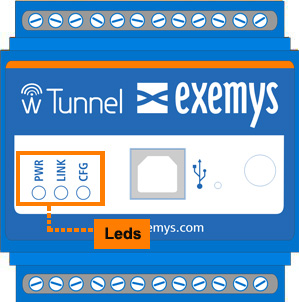

El wTunnel tiene 3 LEDs indicadores.
POWER: Energía aplicada al wTunnel
LINK: Estado de la red
CFG: Modo configuración
A continuación se da el detalle de que indica cada LED en forma independiente y en combinación.
PWR LED |
LINK LED |
CFG LED |
Descripcion |
Encendido |
- |
- |
Equipo encendido |
Encendido |
Destella lento |
Creación o conexión de una red | |
Encendido |
Destella rápido |
|
Modo A: red creada ningun dispositivo conectado. Modo B: conectado a una red en autentificacion. Modo R: conectado a una red. |
Encendido |
- |
Modo A: red creada con un dispositivo conectado. Modo B: conectado y autentificado. |
|
Encendido |
- |
Encendido |
Configuración |
Destella rápido |
Destella rápido |
Destella rápido |
Falla critica |
Destella rápido |
Apagado |
Destella rápido |
Número de serie no configurado |
Destella rápido |
Destella lento |
Destella rápido |
Modelo no configurado |

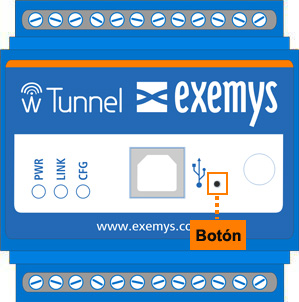

El wTunnel dispone de un botón de reset, para accionarlo debe disponer de un elemento cilíndrico de diámetro adecuando ya que se encuentra en el interior del equipo, en la imagen podemos ver su ubicación.
Este botón cumple la función de reiniciar la conexión de red del equipo.
