Los canales son el medio por el cual se envía o recibe información de las entradas / salidas del equipo al MW.
Estos canales pueden ser vinculados a entradas físicas del equipo como a consultas MODBUS según la compatibilidad de estas con el canal.
El ERD posee 4 tipos de canales:
La opción más común es vincularlos de la siguiente manera:
Canal |
Input/Output |
I1 |
DI1 |
In |
DIn |
O1 |
DO1 |
On |
DOn |
AN1 |
AI1 |
ANn |
AIn |
P1 |
DI1 |
Pn |
DIn |
Donde:
Ix: se refiere a un canal de entrada digital.
DIx: se refiere a una entrada digital física.
Ox: se refiere a un canal de salida digital.
DOx: se refiere a una salida digital física.
ANx: se refiere a una canal de entrada analógica.
AIx: se refiere a una entrada analógica física.
Px: se refiere a un canal de entrada de pulsos. (Al canal de pulsos se le asocian también las entradas digitales ya que estas pueden funcionar de cualquiera de las dos formas).
Mas allá de que lo mas común es vincular los canales como en el ejemplo anterior también se pueden hacer de manera desordenada o repetirlos, esto quiere decir que podría crear un canal I5 que este vinculado con la entrada DI3 y un canal I6 que también este vinculado con la entrada DI3.
Según el modelo de GRD las entradas/salidas podrían no ser físicas y provenir de consultas MODBUS, en ese caso la vinculación seria según el tipo de consulta, por ejemplo las consultas de tipo “Coil” se podrían asociar solamente a los canales de salidas digitales, para mas información sobre los tipos de consultas y su asociación deberá consultar “Maestro MODBUS incorporado del GRD”, en este caso las entradas/salidas no serian DIx, DOx o AIx sino MB-DIx, MB-DOx o MB-AIx.

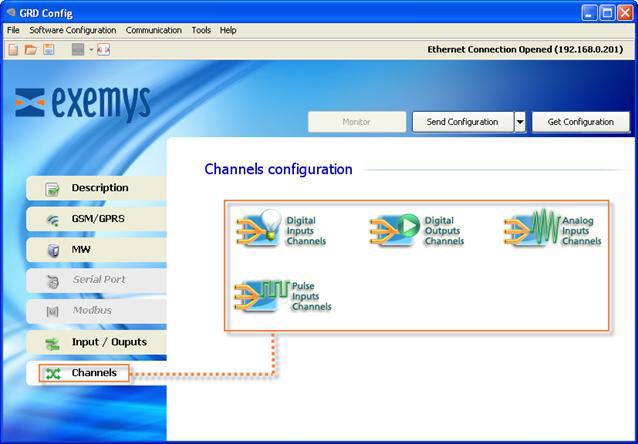

Para agregar canales en el “Configurador” deberá ingresar al menú “Channels -> Tipo de canal deseado”.

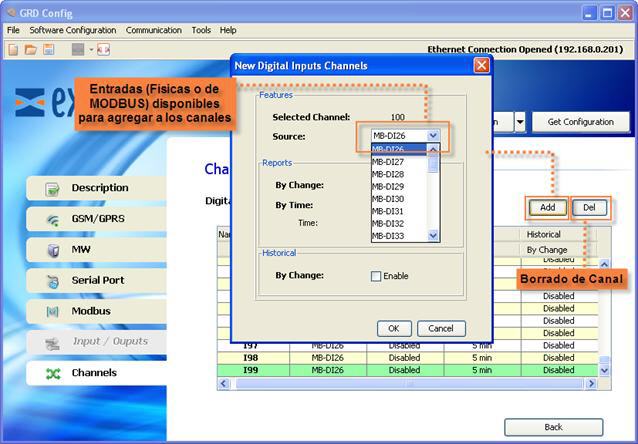

Luego seleccionar el canal que se desee y dentro de cualquiera de los 4 tendremos la opción de agregar o quitar, es importante destacar que nos aparecerá dentro de cada canal solo las entradas o salidas compatibles con ese canal.
A continuación veremos un ejemplo de cómo agregar un canal de entrada digital.
