TELEMETRÍA Y CONTROL CON COMUNICACIÓN ZigBee 2.4GHz Mesh

¿Cómo funciona?

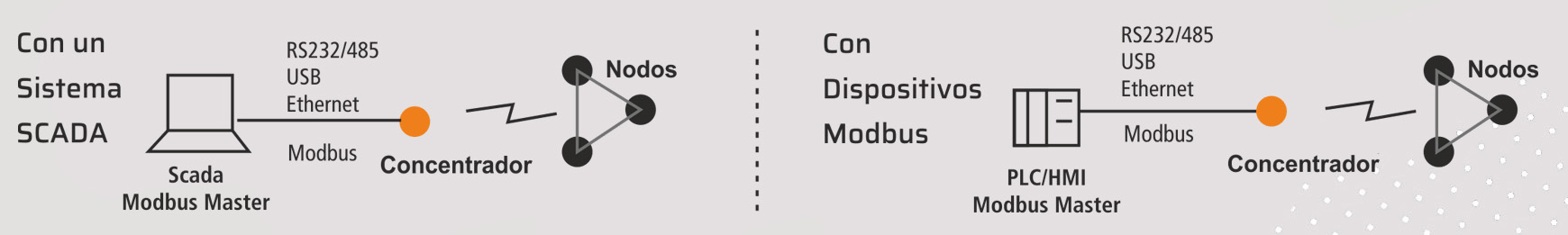

El sistema está formado por 2 dispositivos. Un Concentrador y Nodos Remotos. Todos los dispositivos comparten una misma red de datos, denominada red Mesh.

  • Modelos: Concentrador y Nodos Remotos
  • Apto para ambientes industriales
  • Comunicación IEEE 802.15.4 en 2.4GHz
  • Red Mesh entre dispositivos
  • Entradas y salidas Digitales
  • Entradas y salidas analógicas de 0.10V y 4-20mA
  • Puerto Serie RS232/485 para esclavos Modbus
  • Puerto Ethernet para esclavo Modbus TCP y configuración
  • Puerto USB para esclavo Modbus y configuración

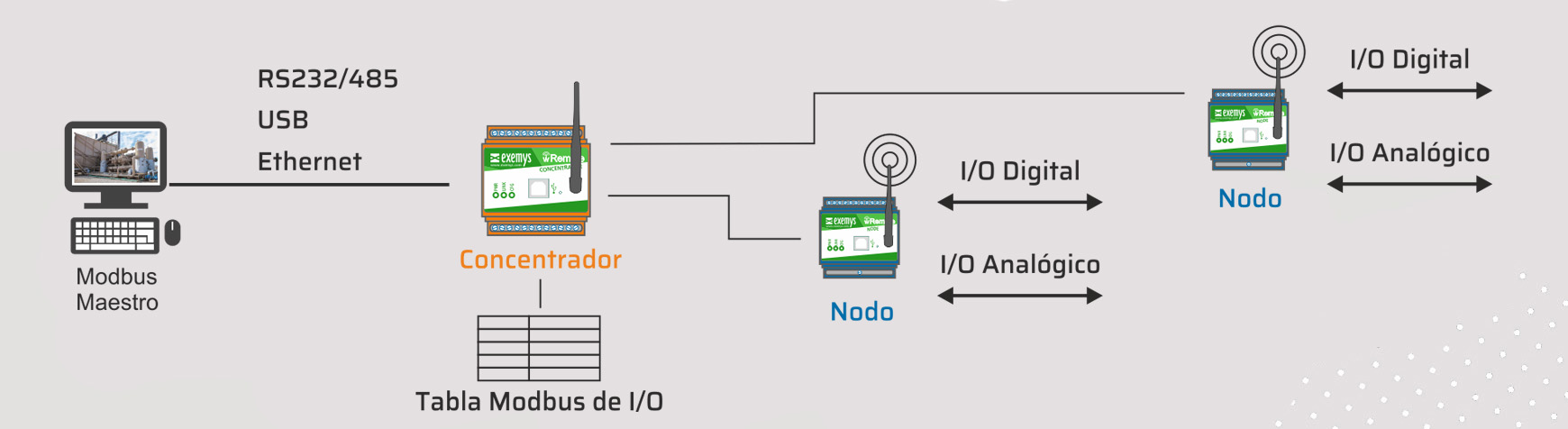

  • Acceso a I/O y puerto serie en Modbus
  • Comunicación Inalámbrica segura
  • Multiples nodos Remotos en una misma zona
  • Bajo costo de Instalación por punto.
  • Tecnología de redes Mesh (redundancia y mejor alcance).
  • Conexión de Transductores en directo.

    • MODELOS FUNCIÓN PUERTO SERIAL EXTRAS ENTRADAS ANALÓGICAS SALIDAS ANALÓGICAS ENTRADAS DIGITALES SALIDAS DIGITALES NODOS

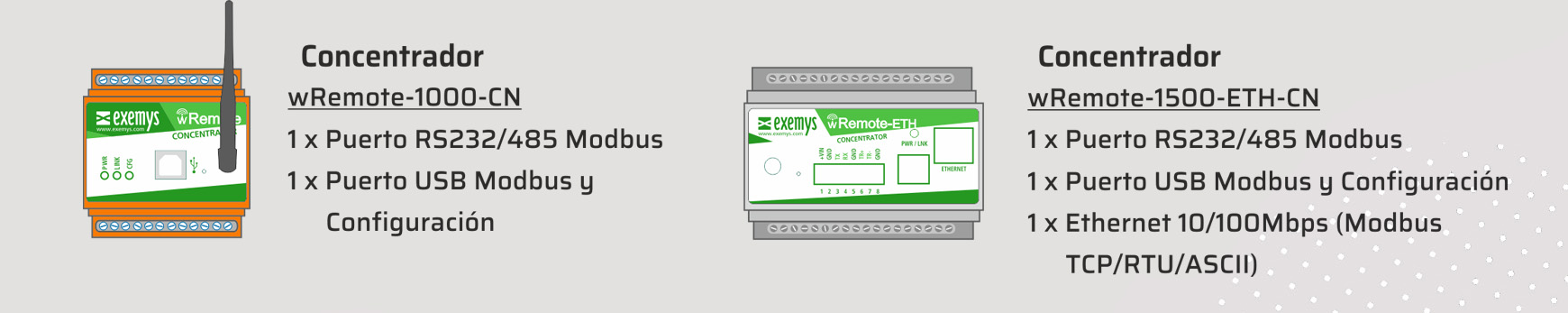

    wRemote-1000-CN Concentrador RS232/
    RS485     		USB --- --- --- --- 50
    wRemote-1500-ETH-CN Concentrador RS232/
    RS485     		USB/ETHERNET --- --- --- --- 50

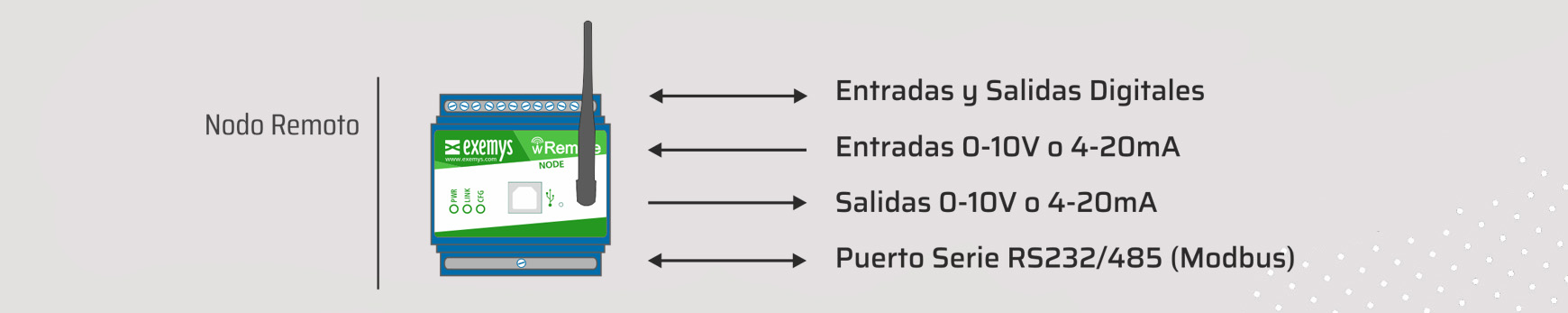

    wRemote-3005-ND Nodo RS232/
    RS485     		USB 4x Configurables 0-10V / 4-20mA --- 4 2 ---
    wRemote-5005-ND Nodo RS232/
    RS485     		USB 2x Configurables 0-10V / 4-20mA 2x Configurables 0-10V / 4-20mA 4 2 ---


    MODELO DESCRIPCION
    wRemote-3005-ND-BAT Nodo remoto con comunicación Inalámbrica con puerto serie RS232/RS485 Modbus. 4 entradas digitales, 2 salidas Open Collector, 1 AI configurable 0-14V/4-20mA,
    1 AI configurable 0-28V/4-20mA    , 2 AI configurables 0-10V/4-20mA

    La Red Mesh

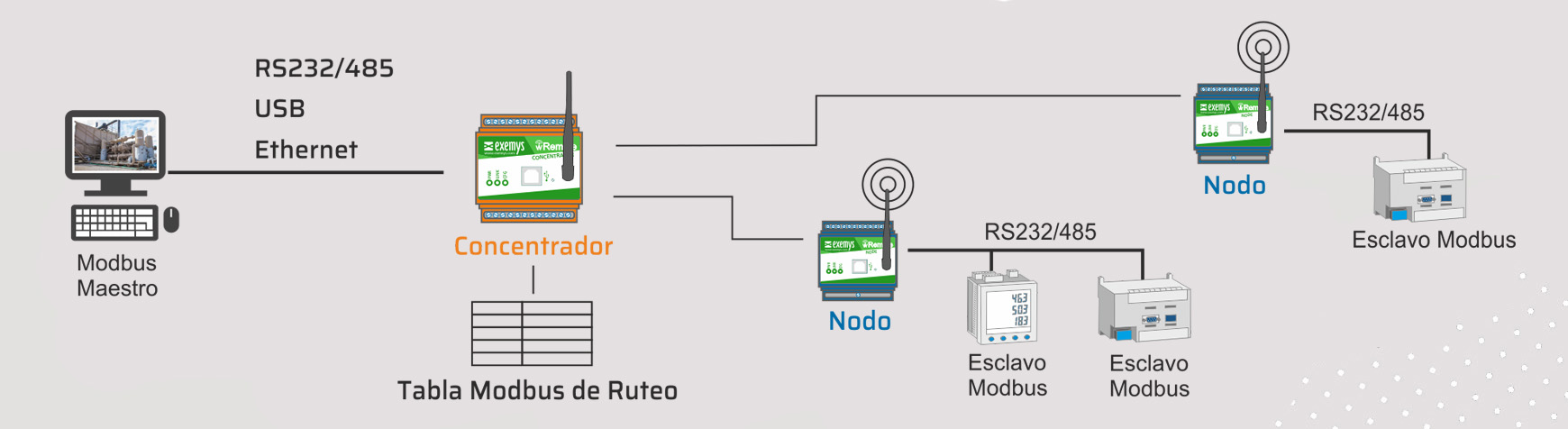

    Las redes Mesh permiten que los nodos se comuniquen entre sí en forma independiente. Esto significa que los nodos pueden no mandar directamente sus datos al concentrador, sino que pueden pasárselos a otros nodos de la red, para que lleguen a su destino.
    Ventajas de las redes Mesh:

  • Es posible llevar los mensajes de un nodo a otro por diferentes caminos.
  • Cada nodo tiene sus propias comunicaciones con todos los demás
  • Cada nodo extiende el alcance de las comunicaciones.
  • Es mas segura. Si un nodo falla, otro se hará cargo del tráfico.
