Telemetría Industrial MQTT con Comunicación Ethernet


La familia de productos cLAN-MQ proporciona una solución integral para la Telemetría Industrial, aprovechando el protocolo MQTT, altamente reconocido en el contexto de la Industria 4.0

• Funciona como un nodo MQTT convencional, para conectar con un Broker
• Establecen conexión directa con el Broker MQTT a través de la red.
• Permiten la configuración remota desde el Broker.
• Soporte de encriptación TLS 1.2.


  • Cliente MQTT vía Broker
  • Protocolo Esclavo Modbus Serie y TCP
  • Lógica de programación por medio de Scripts
  • Registro de Eventos Online y Offline
  • Control remoto de salidas vía suscripción.
  • Modo Puerto Serie Remoto vía MQTT.
  • Protocolo Programable por el usuario
  • Protocolos NMEA 0183
  • MetPak (Gill Instruments)

  • Comunicación Ethernet TCP/IP
  • Entradas 4-20mA y 0-10V
  • Entradas y Salidas Digitales
  • Entradas de Conteo de Pulsos
  • Puertos Seriales RS232/485


    MODELOS PUERTO SERIE ENTRADAS / SALIDAS DISCRETAS ENTRADAS ANALÓGICAS EXPANSIÓN I/O
    CLAN-1205-MQ 1x RS232 + 1x RS485 ISO/ RS422 ISO --- --- SI
    CLAN-2205-MQ 1x RS232 + 1x RS485 ISO/ RS422 ISO 10 Configurables (10 para pulsos) --- SI


    MODELOS PUERTO PUERTO SERIAL ENTRADAS DIGITALES SALIDAS DIGITALES ENTRADAS ANALOGICAS SCRIPT EXPANSIÓN I/O

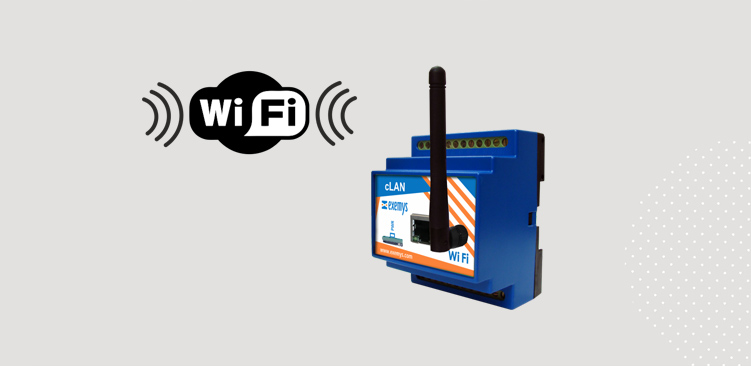

    CLAN-3625-MQ-WiFi Ethernet y
    WiFi     		1 x RS232 /485 6
    (para 6 pulsos)    		 4
    0-1V, 0-10V, 4-20mA     		SI SI


    MODELOS PUERTO SERIE ENTRADAS / SALIDAS DISCRETAS ENTRADAS ANALÓGICAS EXPANSIÓN I/O
    CLAN-1520-MQ 2x RS232 / RS485 --- --- SI
    CLAN-3524-MQ 2x RS232 / RS485 16 Entradas
    8 Salidas
    8 DI pulsos 1 KHz    		 8 0-1V, 0-10V, 4-20mA SI


    LÓGICA DE PROGRAMACIÓN INTERNA MEDIANTE SCRIPT


    Un Script es un archivo de órdenes que una vez cargado en el GRD, se interpreta y ejecuta.
    Operaciones que realiza un Script: Dentro del Script, se describen las operaciones que debe ejecutar el dispositivo, como por ejemplo:

  • Operaciones Matemáticas
  • Operaciones Lógicas
  • Operaciones de Temporizado
  • Lectura de las entradas propias del
  • Encendido y Apagado de salidas digitales
  • Interpretación de datos del Puerto serie
  • Publicación/Recepción de datos MQTT
    • WITS Serial

    Programación de acceso al equipo utilizando el protocolo WITS
    Implemente el acceso al equipo, utilizando el protocolo WITS a través de un SCRIPT sencillo. Este protocolo es ampliamente reconocido y utilizado en dispositivos de telemetría.
