Conversor de protocolos Avanzado: IEC104 Maestro a Modbus Esclavo

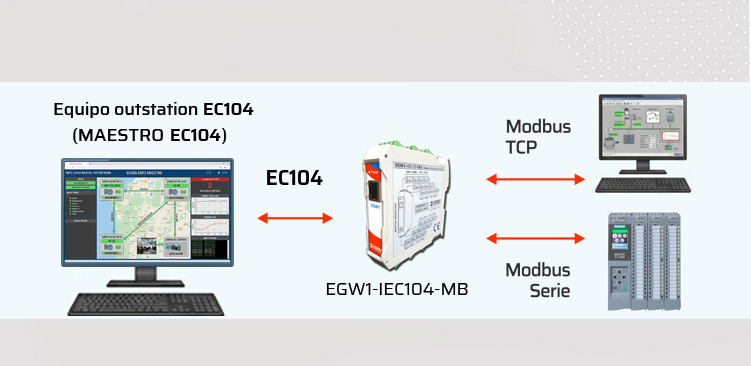

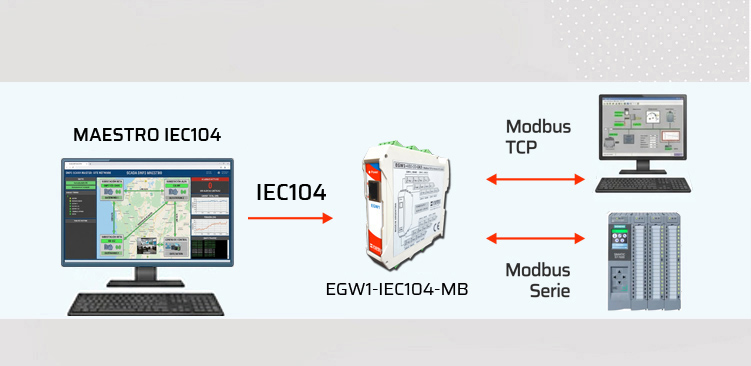

El EGW1-IEC104-MB es un conversor que integra la comunicación entre redes IEC104 IP y Modbus. Este dispositivo permite comunicar equipos Modbus esclavos con un MAESTRO IEC104 sobre TCP/UDP.
Como maestro Modbus, el EGW1-IEC104-MB se encarga de recopilar datos de los esclavos conectados a través de su puerto serie o TCP, almacenando los valores obtenidos en un mapa de datos con capacidad para 1000 palabras. Al mismo tiempo, funciona como Outstation IEC104, respondiendo a las consultas de un maestro IEC104 sobre IP sobre este mapa de datos.


  • Mapeo Multiprotocolo Simultáneo: Recopila datos desde IEC104 y permite el acceso concurrente mediante Modbus RTU/ASCII y Modbus TCP/IP.
  • Flexibilidad en Capa Física IEC104: Soporta la interrogación de la Outstation IEC104 tanto a través de sus puertos serie (RS-232 / RS-485) como mediante conexiones de red bajo enlaces TCP/IP o UDP/IP.
  • Optimización de Sondeo (Polling): Permite la configuración detallada de rangos de objetos a consultar y definición del intervalo de escaneo en milisegundos para optimizar el ancho de banda del canal.
  • Modo Estricto de Rangos: Filtra y descarta de forma autónoma cualquier dato excedente respondido por la Outstation que no haya sido solicitado explícitamente.
  • Gestión de Inicialización (Unsolicited): Implementa estrategias robustas de tratamiento de respuestas no solicitadas al arranque (Disable/EnableUnsolicited) para garantizar la estabilidad del enlace.
  • Sincronización de Tiempo Avanzada: Cuenta con reloj de tiempo real (RTC) interno respaldado por batería e integración con servidores NTP para la puesta en hora autónoma.


    • MODELOS OBSERVACIONES
    EGW1-1C0-00-IA3-IEC104-MB 1 puerto RS-232 / RS-485 / RS-422
    1 puerto Ethernet 10/100 Base T, Conector RJ45
