Conversor EtherNet/IP a Modbus Serie


EtherNet/IP (Ethernet Industrial Protocol) es un protocolo de red industrial diseñado para la comunicación en tiempo real entre dispositivos en entornos de automatización y control industrial. Se basa en el estándar Ethernet, ampliamente utilizado en redes de datos, pero optimizado para aplicaciones industriales.

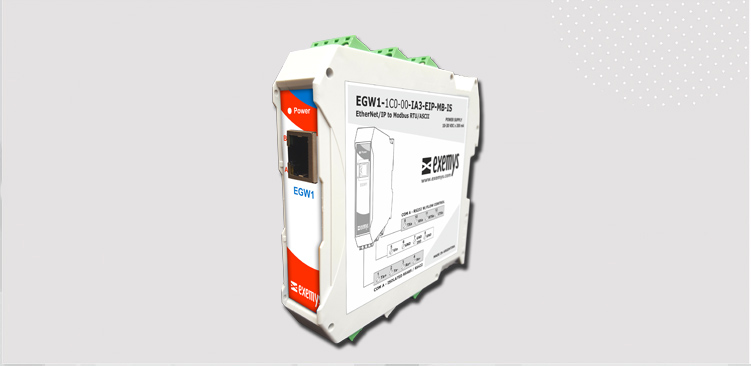

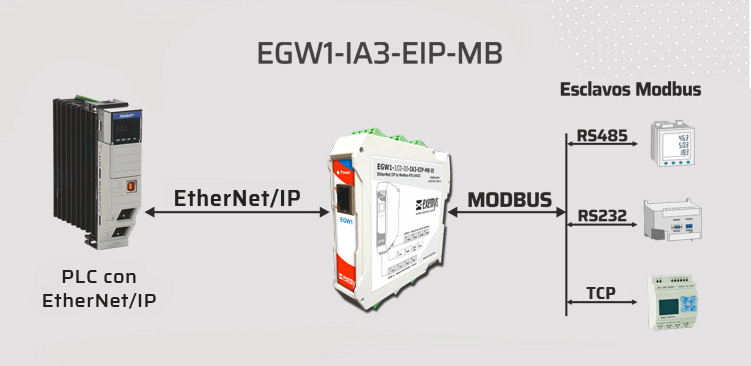

El EGW1-IA3-EIP-MB es un conversor que integra la comunicación entre EtherNet/IP y Modbus serie. Este dispositivo permite que un maestro EtherNet/IP lea y escriba registros de esclavos Modbus serie.

Como maestro Modbus serie, el EGW1-IA3-EIP-MB se encarga de recopilar datos de los esclavos conectados a través de su puerto RS232/RS485/RS422, almacenando los valores obtenidos en un mapa de datos con capacidad para 1000 palabras. Al mismo tiempo, funciona como esclavo EtherNet/IP, respondiendo a las consultas del maestro EtherNet/IP sobre este mapa de datos.


  • Protocolo EtherNet/IP en modo Esclavo
        - MicroLogix Class3 Read/Write: 500CPU y PLC5
        - CompactLogix Class 3 Read/Write: PLC3 Typed, PLC5 Typed y SLC Typed.
        - CompactLogix Class 1: 200 palabras de solo lectura.
  • Protocolo Modbus Serial RTU/ASCII en modo Maestro
  • Mapa de datos Modbus de 1000 palabras
  • Configuración por Servidor HTTP y Consola serial RS232
  • Actualización del dispositivo desde la página Web

  • 1 Puerto Ethernet 10/100 Base T, en conector RJ45
  • 1 Puerto Serial RS232/485/422 en Bornes Industriales Extraíbles
  • Alimentación de +10 a +30Vdc
  • Gabinete Industrial Riel DIN

    • MODELO OBSERVACIONES
    EGW1-1C0-00-IA3-EIP-MB-IS (1 Puerto Serie RS232/485/422, 1 Puerto Ethernet 10/100 Base T, Conector RJ45)
