Conversor de protocolos Avanzado: DNP3 Maestro a Modbus Esclavo

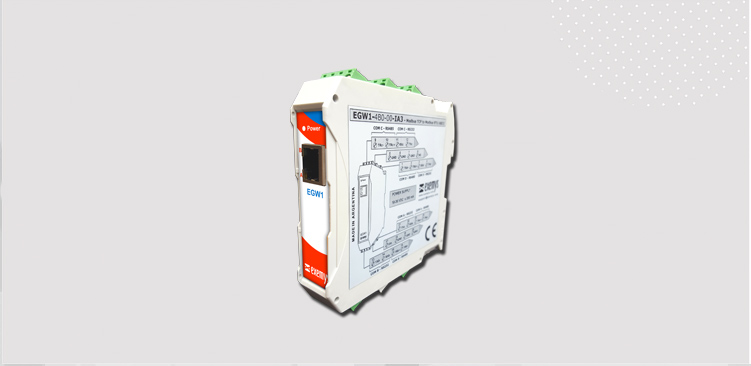

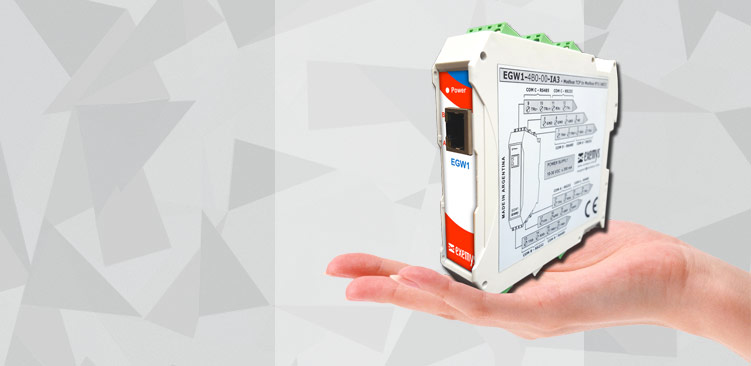

El EGW1-MB-DNP3 es un conversor de protocolos industrial de alta confiabilidad diseñado para integrar de forma transparente dispositivos Outstation (esclavos) DNP3 dentro de redes de supervisión basadas en Modbus. El equipo actúa como un Maestro DNP3 dinámico, interrogando de manera continua a una (1) Outstation DNP3 y mapeando automáticamente los registros capturados en una tabla de memoria interna.

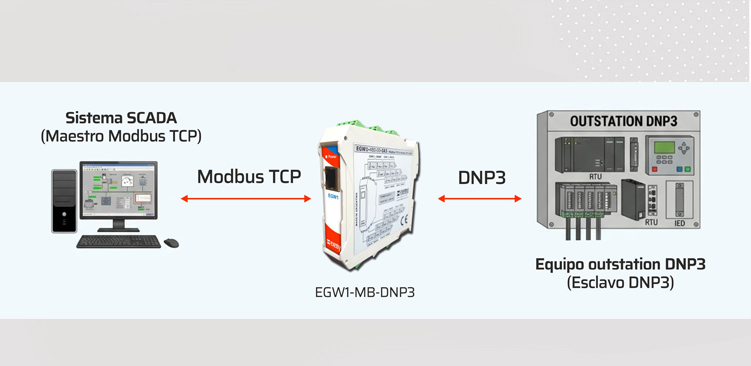

Los datos recopilados quedan inmediatamente disponibles para ser leídos o escritos por cualquier sistema de control centralizado (como SCADA, PLC o HMI) que opere bajo el protocolo Modbus Serial (RTU/ASCII) o Modbus TCP de forma simultánea. Esta solución es ideal para la modernización de infraestructuras eléctricas, de agua o gas, optimizando la adquisición de datos de campo sin alterar los dispositivos existentes.


  • Mapeo Multiprotocolo Simultáneo: Recopila datos desde DNP3 y permite el acceso concurrente mediante Modbus RTU/ASCII y Modbus TCP/IP.

  • Flexibilidad en Capa Física DNP3: Soporta la interrogación de la Outstation DNP3 tanto a través de sus puertos serie (RS-232 / RS-485) como mediante conexiones de red bajo enlaces TCP/IP o UDP/IP.

  • Optimización de Sondeo (Polling): Permite la configuración detallada de rangos de objetos a consultar y definición del intervalo de escaneo en milisegundos para optimizar el ancho de banda del canal.

  • Modo Estricto de Rangos: Filtra y descarta de forma autónoma cualquier dato excedente respondido por la Outstation que no haya sido solicitado explícitamente.

  • Gestión de Inicialización (Unsolicited): Implementa estrategias robustas de tratamiento de respuestas no solicitadas al arranque (Disable/EnableUnsolicited) para garantizar la estabilidad del enlace.

  • Sincronización de Tiempo Avanzada: Cuenta con reloj de tiempo real (RTC) interno respaldado por batería e integración con servidores NTP para la puesta en hora autónoma.


    • MODELOS OBSERVACIONES
    EGW1-2B0-00-IA3-MB-DNP3 Modelo estándar provisto de 1 interfaz Ethernet RJ45 y 2 puertos serie duales independientes RS-232/RS-485 sobre bornes extraíbles
