TELEMETRÍA INDUSTRIAL IIoT con COMUNICACIÓN CELULAR

DISPOSITIVO PARA TELEMETRÍA IIoT CON COMUNICACIÓN CELULAR

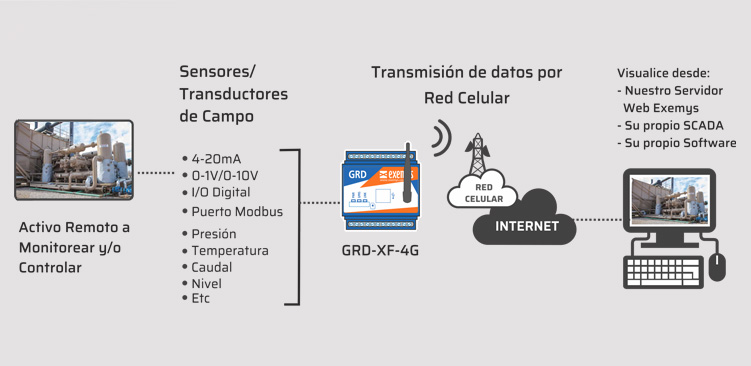

Con la serie de productos GRD-XF-4G con comunicación celular, puede supervisar y controlar de manera remota a sensores, transductores o dispositivos ubicados en lugares dispersos. La información adquirida por el dispositivo se puede visualizar de diversas formas:

• A través de su propio sistema SCADA.
• Usando su propio software de monitoreo.
• Mediante nuestro Servidor Web, con una interfaz gráfica intuitiva para la visualización de los datos.

FUNCIONALIDAD

• Protocolo Modbus Maestro en puerto RS232/485
• Posee un Modo de Puerto Serie Remoto (Modbus o Transparente)
• Expansión I/O o control de módulos externos, mediante puerto Modbus
• Protocolo Modbus Esclavo para acceso local a I/O
• Lógica de programación por medio de simples Scripts de texto
• Alarmas y Control por mensajes SMS
• Registro de Eventos On Line (con señal GPRS) y Off Line (sin señal GPRS)
• Reconexión automática por corte de enlace
• Actualización de Firmware por aire

VISUALIZACIÓN DE LA INFORMACIÓN ADQUIRIDA

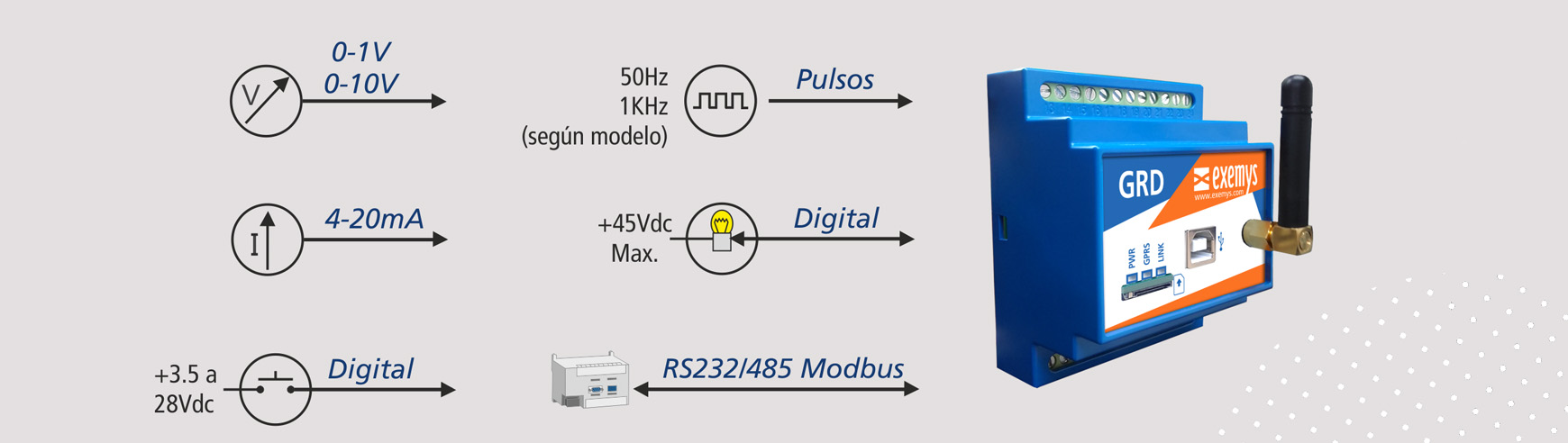

  • Comunicación Celular 4G
  • Bandas Latinoamericana y Mundial
  • Entradas 4-20mA y 0-10V
  • Entradas y Salidas Digitalesli>
  • Entradas de Conteo de Pulsos
  • Puertos Seriales RS232/485

    • FUNCIONAMIENTO DEL SISTEMA

    MEDIANTE PÁGINA WEB UTILIZANDO NUESTRO SERVIDOR WEB DE TELEMETRÍA

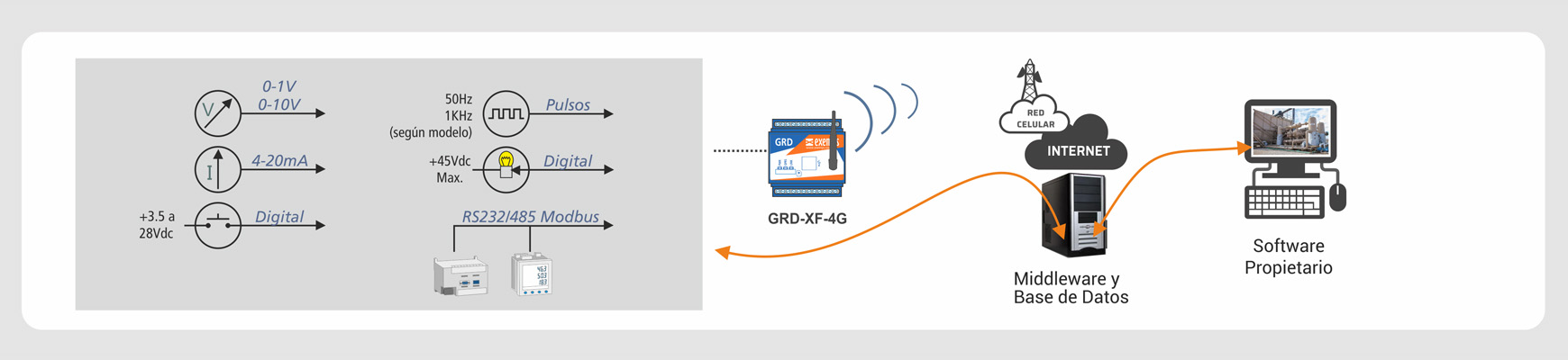

    MEDIANTE UN SOFTWARE PROPIETARIO

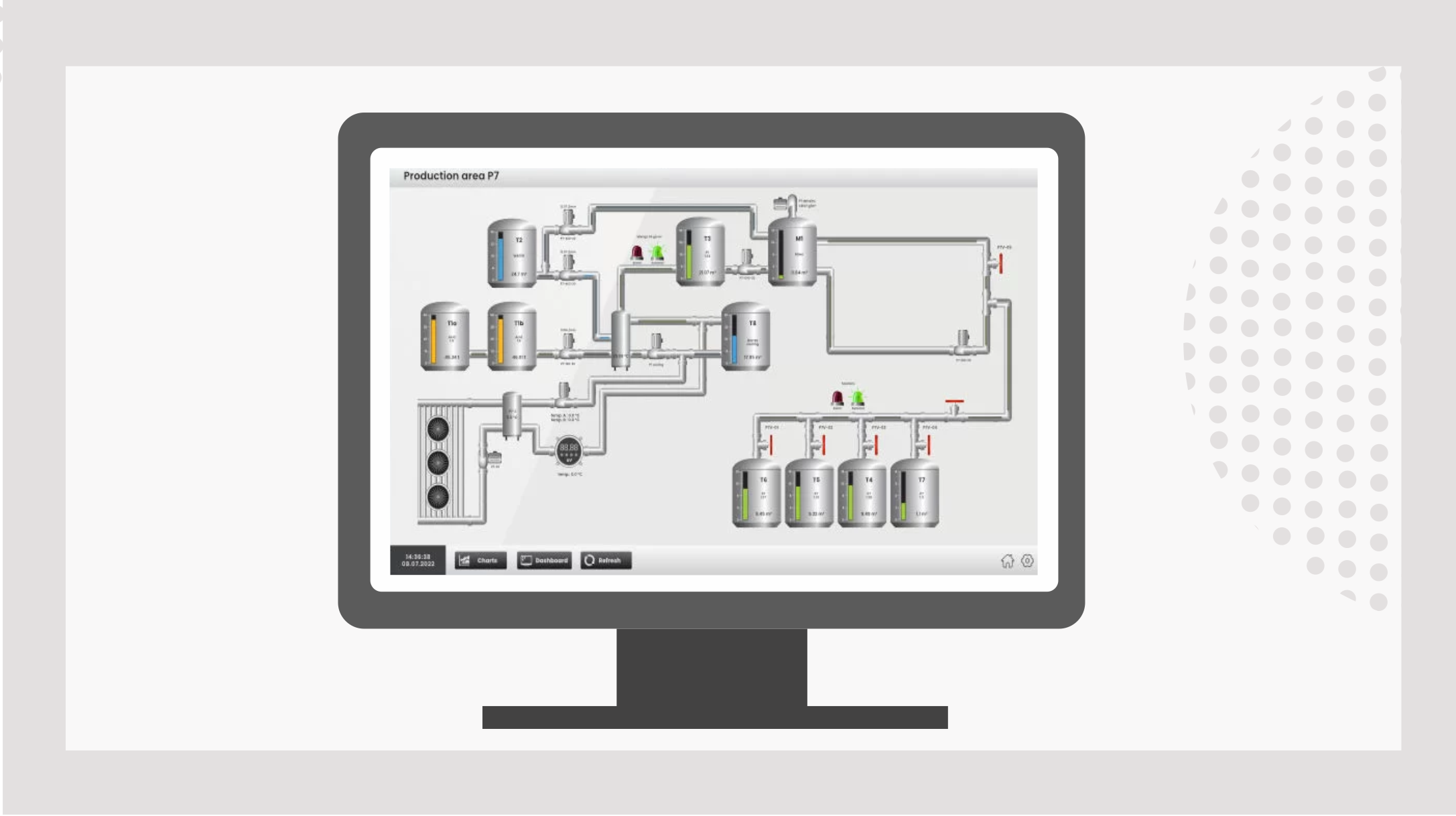

    MEDIANTE UN SISTEMA SCADA

    SCADA BASE DE DATOS: Obteniendo los datos de una Base de datos, sobre la cual los dispositivos remotos GRD descargan su información. Los sistemas Scada deben poseer la funcionalidad de DATA MINING.



    SCADA PUERTO SERIE: Mediante consultas en protocolo Modbus, DNP3 o IEC101, a los dipositivos conectados al puerto serie de los GRD. En esta modalidad se utiliza la característica de Demultiplexión.



    SCADA I/O: El Sistema SCADA realiza consultas en protocolo Modbus, directamente a los registros de los dispositivos remotos GRD, consultando sobre el estado de las entradas y salidas.



    PUERTO SERIE REMOTO

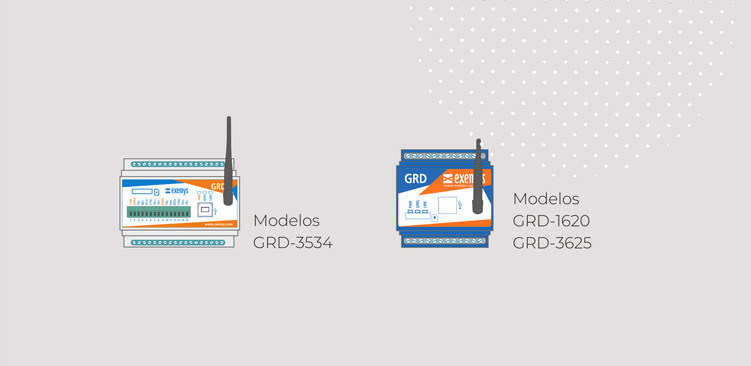

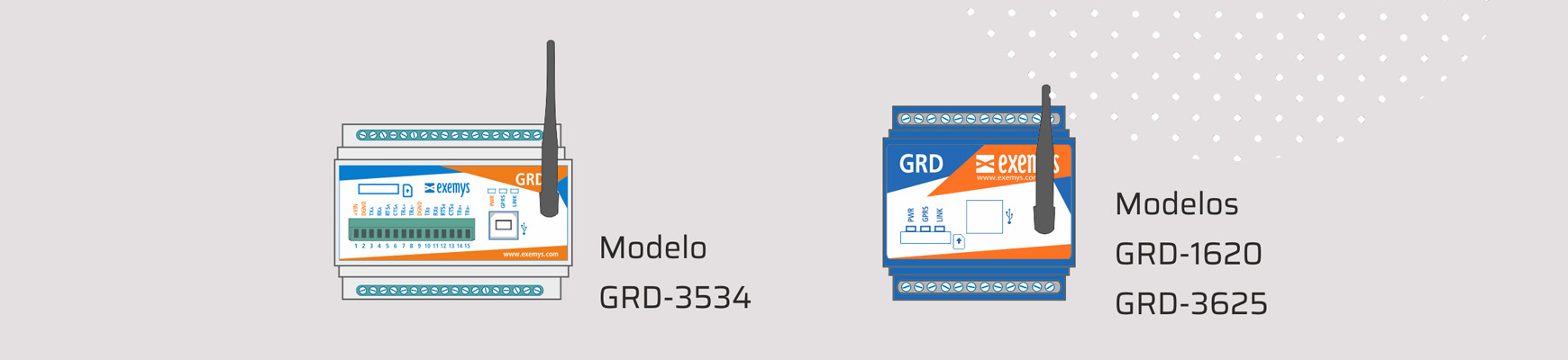

    MODELOS PUERTO SERIAL ENTRADAS
    ANALOGICAS         		ENTRADAS DIGITALES SALIDAS DIGITALES FRECUENCIA
    GRD1620-XF-4GA 1 RS232 /
    1 RS485     		--- --- --- América Latina y Australia
    GRD1620-XF-4GM 1 RS232 /
    1 RS485     		--- --- --- Global
    GRD3625-XF-4GA 1 RS232 /
    1 RS485     		4 0-1V/0-10V/4-20mA
    Configurables por Software    		 6 (6 para pulsos de hasta 50Hz)
    Configurables por Software     		América Latina y Australia
    GRD3625-XF-4GM 1 RS232 /
    1 RS485     		4 0-1V/0-10V/4-20mA
    Configurables por Software    		 6 (6 para pulsos de hasta 50Hz)
    Configurables por Software     		Global
    GRD3534-XF-4GA 2 RS232 / RS485 8 Configurables
    0-1V/0-10V/4-20mA     		16
    (8 para pulsos de hasta1KHz)     		8 América Latina y Australia
    GRD3534-XF-4GM 2 RS232 / RS485 8 Configurables
    0-1V/0-10V/4-20mA     		16
    (8 para pulsos de hasta1KHz)     		8 Global
    GRD3534-XF-4GA/4GM-POT 2 RS232 / RS485 7 Configurables
    0-1V/0-10V/4-20mA
    1 Entrada Potenciómetro
    1K Ohm    		 16
    (8 para pulsos de hasta1KHz)     		7 Global /
    América Latina y Australia
    GRD3534-XF-4GM/4GM-2POT 2 RS232 / RS485 6 Configurables
    0-1V/0-10V/4-20mA
    2 Entradas Potenciómetro
    1K Ohm    		 16
    (8 para pulsos de hasta1KHz)     		6 Global /
    América Latina y Australia

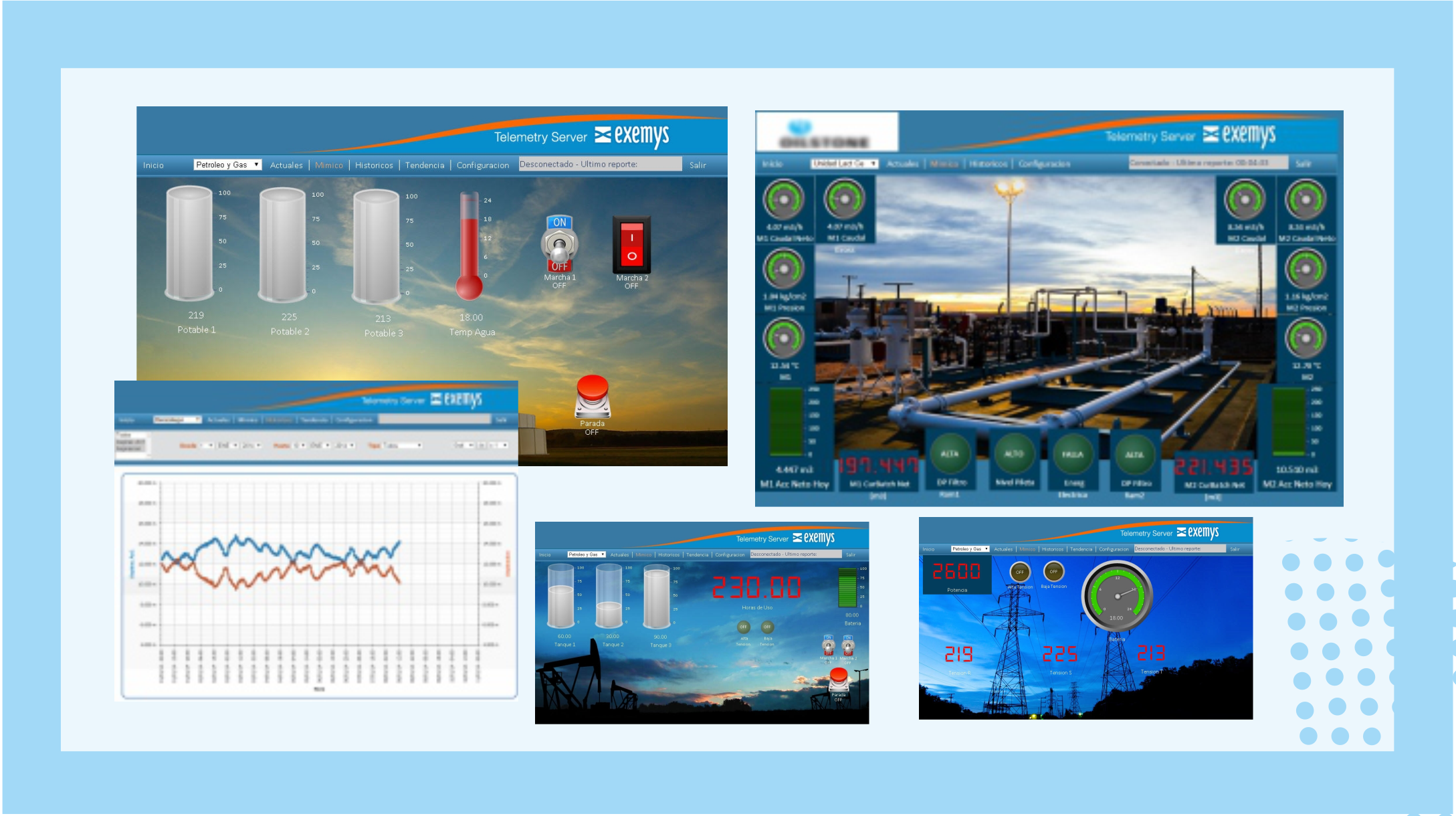

    SERVIDOR PARA TELEMETRÍA CELULAR


    El servidor web de Exemys para aplicaciones de telemetría brinda un servicio altamente eficiente que permite visualizar, de forma rápida y accesible, información proveniente de una variedad de dispositivos remotos, incluidos el GRD y el cLAN, junto con otros dispositivos vinculados. Este sistema mejora la Visualización, Graficación y Registro de datos desde sitios y dispositivos dispersos, utilizando herramientas gráficas intuitivas que simplifican y optimizan el manejo de la información.

    ¿Dónde se visualiza la información?
    La interfaz, que es completamente Personalizable por el usuario, facilita la interpretación y gestión de los datos a través de una diversidad de herramientas gráficas, como relojes, barras de progreso e indicadores. Esto permite una presentación clara y efectiva de la información en una página web adaptada a las necesidades específicas del usuario.



    LÓGICA DE PROGRAMACIÓN INTERNA MEDIANTE SCRIPT


    Un Script es un archivo de órdenes que una vez cargado en el GRD, se interpreta y ejecuta.
    Operaciones que realiza un Script: Dentro del Script, se describen las operaciones que debe ejecutar el dispositivo, como por ejemplo:

  • Operaciones Matemáticas y de Lógica Binaria
  • Operaciones de Fecha y Hora
  • Operaciones con Timers
  • Lectura y registro de variables analógicas
  • Encendido y Apagado de pines digitales de I/O
  • Envio y recepción de mensajes SMS
  • Interpretación y envío de datos del puerto serie
    • WITS SERIAL

    Programación de acceso al equipo utilizando el protocolo WITS
    Implemente el acceso al equipo, utilizando el protocolo WITS a través de un SCRIPT sencillo. Este protocolo es ampliamente reconocido y utilizado en dispositivos de telemetría.
